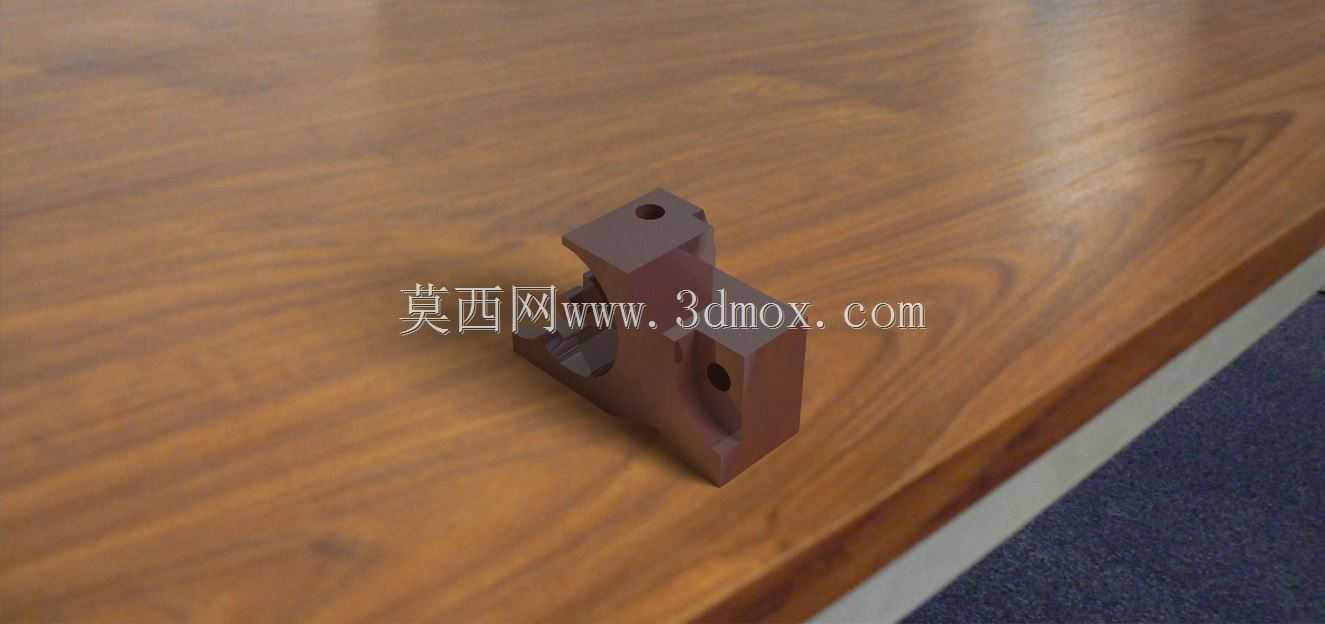

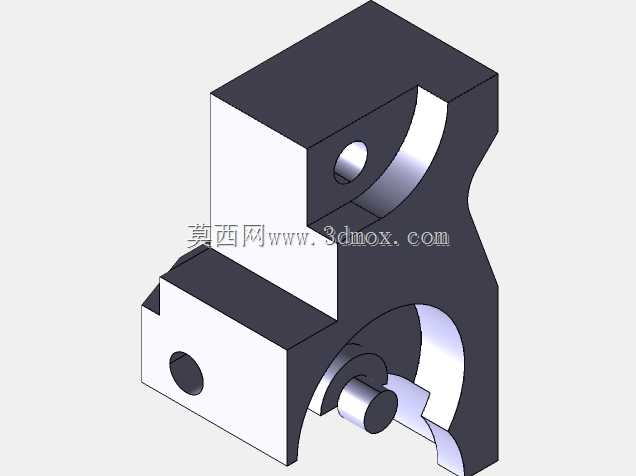

机床用异形定位支撑机械零件结构

项目分类:3D模型 发布时间:2021-08-28 ID:246664
  • 机床用异形定位支撑机械零件结构
  • 机床用异形定位支撑机械零件结构

这款异形支撑定位件,主要应用在普通卧式铣床、小型数控钻床的工装夹具工位中,承担工件装夹时的侧向支撑与Z向定位作用,在小批量多品种的机加工场景里,这类非标准支撑件往往需要根据待加工工件的外形轮廓做适配设计,避免通用夹具无法匹配异形工件装夹点位的问题。从结构设计逻辑来看,零件主体采用一体式块状基体做承载,基体上开设的两个同轴通孔为安装固定孔,孔位公差按照H7级精度设计,可直接配合M8内六角螺栓完成在夹具基板上的固定,安装时孔位的同轴度偏差控制在0.02mm以内,避免装夹后出现支撑面倾斜的问题。零件上部的V型凸台结构,是直接与待加工工件接触的定位面,凸台的斜面角度经过匹配计算,刚好贴合常见轴类、带斜面异形件的侧部轮廓,接触面积控制在120平方毫米左右,既保证足够的支撑摩擦力,又不会因为接触面积过大影响工件的装夹找正效率。零件侧部开设的沉孔结构,是为了预留锁紧顶丝的安装空间,当工件放置到位后,可在该沉孔内装入平头顶丝,对工件侧部做辅助顶紧,抵消加工过程中铣刀切削带来的侧向冲击力,避免工件出现位移超差。从安装边界来看,零件整体的长宽高尺寸控制在60mm*35mm*50mm区间,基体底部做了0.8mm的退刀槽设计,保证安装时底面与夹具基板完全贴合,不会因为加工毛刺导致安装倾斜。设计过程中特意将零件的棱边做了C1倒角处理,一方面避免装配时划伤操作人员,另一方面减少零件热处理过程中的应力集中问题,提升零件的整体结构强度。这类零件在实际使用中,通常会和通用平口钳配合使用,弥补平口钳夹持异形工件时支撑点位不足的缺陷,尤其是在加工带侧向凸台的小型铸件时,该支撑件可以直接抵在工件的悬空部位,减少加工过程中的振刀纹,提升工件表面加工质量。零件的材质选用45号钢,整体调质处理到HB220-250,定位接触面做高频淬火处理,硬度达到HRC40-45,保证长期使用下接触面不会因为频繁磕碰出现凹陷,延长零件的使用寿命。在建模过程中,所有的安装孔位、定位面都做了装配干涉检查,确保和常用的M8螺栓、标准顶丝、常规夹具基板的T型槽位置完全适配,不需要二次加工即可直接投入装配使用。
