活塞发动机连杆传动构件

　　连杆是往复式动力机械中承担运动转换的核心受力构件，常见于汽油机、柴油机、小型通用动力机组以及部分压缩机结构中。它的基本作用是把活塞承受的燃气压力传递给曲轴，将活塞沿气缸方向的直线往复运动转化为曲轴的连续旋转运动。实际工作过程中，连杆既要承受燃烧爆发瞬间产生的较大压缩载荷，也要在活塞换向、惯性力反复作用下承受拉伸与弯曲影响，因此其结构形态、孔位关系和截面过渡都直接关系到整机运行的可靠性。

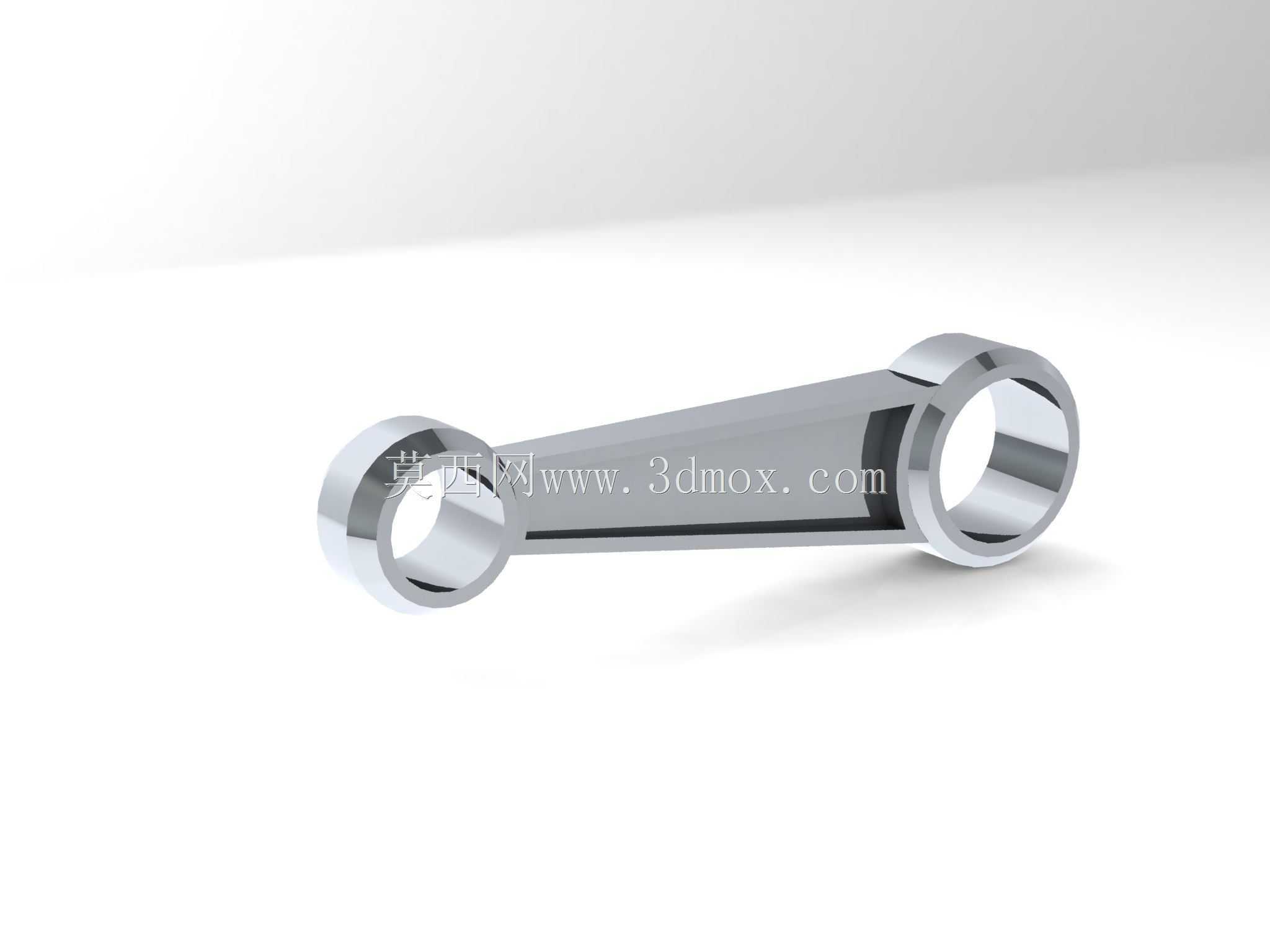

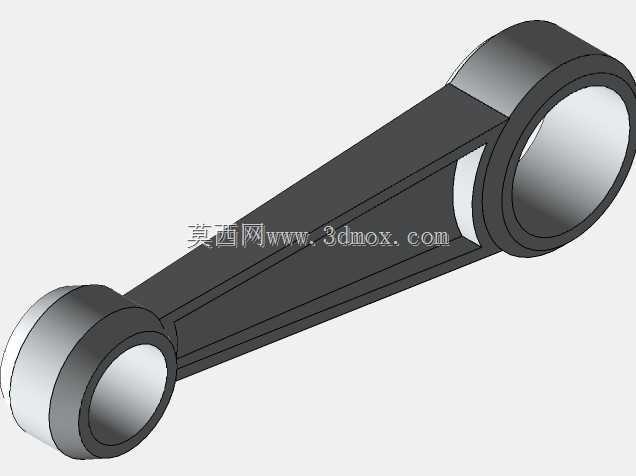

　　从三维结构上看，该构件由大小两个环形端部和中间连接梁组成。大端用于与曲轴曲柄销配合，小端用于与活塞销配合，两端孔轴线保持平行，是装配和运动校核中的关键基准。大端孔径通常大于小端孔径，这是由曲轴销承载面积、连杆轴承布置以及旋转惯性质量控制共同决定的。小端内部在实际产品中常设置衬套，以降低活塞销与连杆孔之间的磨损；大端则根据机型不同，可能采用整体孔或剖分盖结构，以便与曲轴装配。该模型呈现的是整体式连杆外形，适合用于机构原理展示、外形干涉检查和基础结构设计参考。

　　杆身部分采用由大端向小端逐渐收窄的长梁形态，截面并非简单等厚矩形，而是结合受力路径进行过渡。靠近大端区域，载荷传递集中，结构宽度和厚度需要兼顾曲轴箱内部空间；靠近小端区域，活塞销座附近运动空间有限，杆身需收束以避免与气缸下部、活塞裙部发生碰擦。工程设计中，杆身常用工字形截面来兼顾刚度与轻量化，因为在往复运动质量中，连杆质量会直接影响惯性力，尤其高转速工况下，过大的质量会增加曲轴轴承负荷和振动。模型外表面可见的加强棱和侧面过渡，正是为了在有限轮廓内提高抗弯能力，同时避免截面突变造成应力集中。

　　安装边界方面，小端外圆需要进入活塞内腔，其宽度不能超过活塞销座之间的有效距离；大端外圆在曲轴旋转时会随曲柄销做圆周运动，必须与曲轴箱内壁、机油泵、平衡轴等周边部件保留安全间隙。杆身在摆动过程中还会经过气缸体下方区域，因此其侧面轮廓需要按曲轴转角逐段检查。若用于多缸发动机，还需关注连杆与相邻曲柄、连杆之间的并排间隙，特别是在曲轴轴向尺寸紧凑的机型中，大端宽度、倒角和杆身偏置都会影响装配可行性。

　　设计思路上，连杆并非单纯追求外形细长，而是在孔中心距、端部环厚、杆身截面和过渡圆角之间取得平衡。孔中心距决定活塞行程与曲轴半径的几何关系，也影响压缩比和发动机高度；端部环厚影响轴承承压面积与螺栓或衬套布置；杆身截面则决定压杆稳定性和疲劳寿命。圆角过渡处往往是应力集中明显的位置，三维建模时应避免尖锐边，尤其在大小端与杆身汇合区域，需要采用连续曲面或圆滑倒角，使载荷从孔壁向杆身平顺扩散。

　　在实际制造中，连杆材料可选用锻钢、合金钢、球墨铸铁或铝合金，不同材料对应不同载荷等级和转速范围。重型柴油机偏重强度与刚度，小型高速汽油机则更重视轻量化。模型虽然主要表达外形结构，但在工程应用中仍可用于装配关系验证：小端与活塞销同轴，大端与曲柄销同轴，两孔平行度、孔距公差以及端面垂直度都会影响活塞运行姿态。若孔位偏斜，活塞会在气缸内产生附加侧向力，导致缸套偏磨、轴承异常发热甚至卡滞。

　　从使用场景看，这类构件不仅出现在车辆发动机，也广泛用于发电机组、农用机械、工程机械动力单元以及教学实训中的曲柄连杆机构演示。进行三维设计时，需要把连杆放在活塞、气缸、曲轴和箱体组成的完整运动系统中考察，而不是孤立建模。通过运动仿真可以观察活塞在上止点、下止点及中间转角时连杆的摆动角度，检查大端旋转包络、小端进出活塞内腔的间隙，以及杆身与气缸下缘的最小距离。

　　该连杆模型的结构特征清晰，两端环形头部、收窄杆身和加强过渡均符合典型传动构件的布局逻辑。对于结构设计人员，它可作为理解往复式动力传递路径的基础样件；对于设备选型人员，可借助其外形判断曲柄连杆机构的空间占用；对于三维建模从业者，则可围绕孔系基准、曲面过渡、装配约束和运动包络进一步完善细节，使其在教学演示、方案设计和机构校核中发挥更明确的工程价值。
