双孔腰型连接固定垫块结构设计

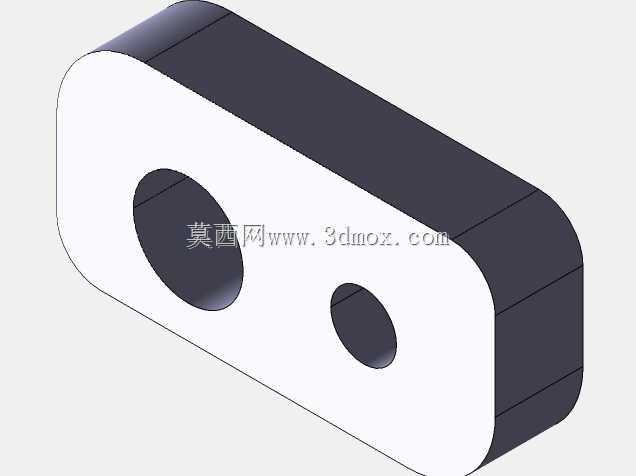

这类双孔腰型结构的固定垫块，在轻工自动化输送线、小型工装夹具的定位环节应用十分广泛，日常设备调试中经常会用到这类零件来完成部件间的间距补偿与位置固定。不同于常规圆形或者方形垫块，腰型的外轮廓设计能够在安装时提供一定的位置调整余量，不需要在装配阶段就将安装孔位的公差控制到极高精度，能够大幅降低机架加工阶段的孔位精度要求，减少机加工序的成本投入。从结构设计逻辑来看，零件主体采用等厚的块状结构，两个安装孔采用不同孔径设计，大孔侧主要用于穿过锁紧螺栓的螺杆部分，小孔侧可适配定位销或者小规格锁紧件，两个孔的中心距经过严格校核，既保证安装时的锁紧力分布均匀，避免单侧受力导致垫块翘起，也能防止孔距过近造成零件局部壁厚不足，在长期受载情况下出现开裂变形的问题。零件的棱边均做了小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者对接零件的表面，另一方面也能在安装对接时起到导向作用，让垫块能够顺畅卡入安装位，不需要反复修磨边缘。从安装边界来看，这类垫块的厚度通常根据实际需要补偿的间距来选定，腰型的两端圆弧半径与直边段长度匹配常用的型材安装槽尺寸，安装时不需要额外加工避让位，直接贴靠在型材或者安装板表面即可完成锁紧。在实际使用场景中，这类垫块常被用在传感器安装支架的高度补偿、导轨端部的限位挡块固定、小型气动元件的安装转接等位置，相比定制的异形连接件，这种结构的垫块加工难度低，普通铣床即可完成加工，材料选用45号钢或者铝合金都能满足常规载荷下的使用需求，如果是在有防腐要求的场景下，也可以选用不锈钢材质加工，不需要调整整体结构尺寸。设计这类零件时，需要重点关注两个安装孔与腰型外轮廓的位置度公差，避免孔位偏斜导致螺栓安装时出现别劲的情况，同时要保证两个端面的平行度，防止锁紧后垫块与安装面之间存在间隙，长期受振动后出现螺栓松动的问题。
