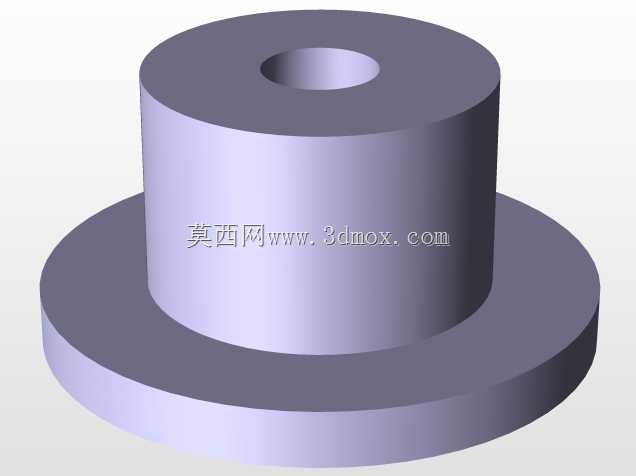

带法兰底座会聚段圆形喷嘴结构

这款带法兰底座的会聚段圆形喷嘴，在流体输送与喷射类设备中应用十分广泛，常见于表面处理喷涂线、农业喷灌管路、工业除尘喷淋系统、化工介质加注工位等场景，核心作用是将管路内输送的流体通过流道收缩完成动能转换，让喷出的介质获得更稳定的束流形态，减少散射带来的介质损耗。从结构设计逻辑来看，整体采用同轴回转体构型，下部的法兰盘是核心安装定位结构，安装时可通过法兰端面与设备对应安装面贴合，配合周向均布的紧固件完成固定，这种法兰连接的形式能承受更高的管路压力，相比螺纹连接的喷嘴，在大流量、高背压的工况下密封可靠性更强，也更便于后期拆装维护，不需要旋转整段管路就能完成喷嘴的更换作业。上部的圆柱段是喷嘴的主体结构，中心开设的通孔并非等径直孔，靠近出口的区段做了会聚收缩设计，也就是流道直径沿流体喷出方向逐步收窄，这种设计能让流体在流经收缩段时流速逐步提升，同时约束流体的径向扩散，让喷出的流体束集中在设定的覆盖范围内，避免出现流道出口处流体紊流散束的问题。在尺寸边界的考量上，下部法兰盘的外径大于上部圆柱主体的外径，预留了足够的紧固件安装空间，安装时不需要额外加装转接接头，只要对应安装面的螺栓孔位与法兰孔位匹配，就能完成快速装配；上部圆柱段的外径尺寸做了统一化设计，可适配常规的喷嘴防护套、角度调节支架等周边配件，不需要单独定制配套结构。中心流道的会聚段锥角经过合理匹配，既不会因为锥角过小导致流道过长、流体沿程阻力损失过大，也不会因为锥角过大导致流体收缩过于急促、在流道内部产生涡流区，能在保证射流集中度的同时，尽可能降低流体通过时的压力损耗，适配水、低粘度切削液、常温除尘水雾等多种常见流体介质的喷射需求。日常选型时，只要确认安装法兰的孔距规格、额定工作压力与现场工况匹配，就能直接替换同类型的失效喷嘴，不需要对原有设备的安装结构做改动。
