多安装位折弯式金属连接固定支架

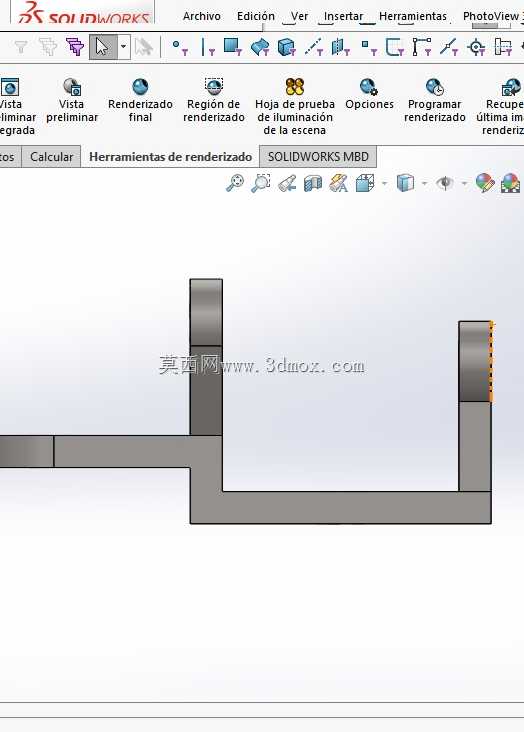

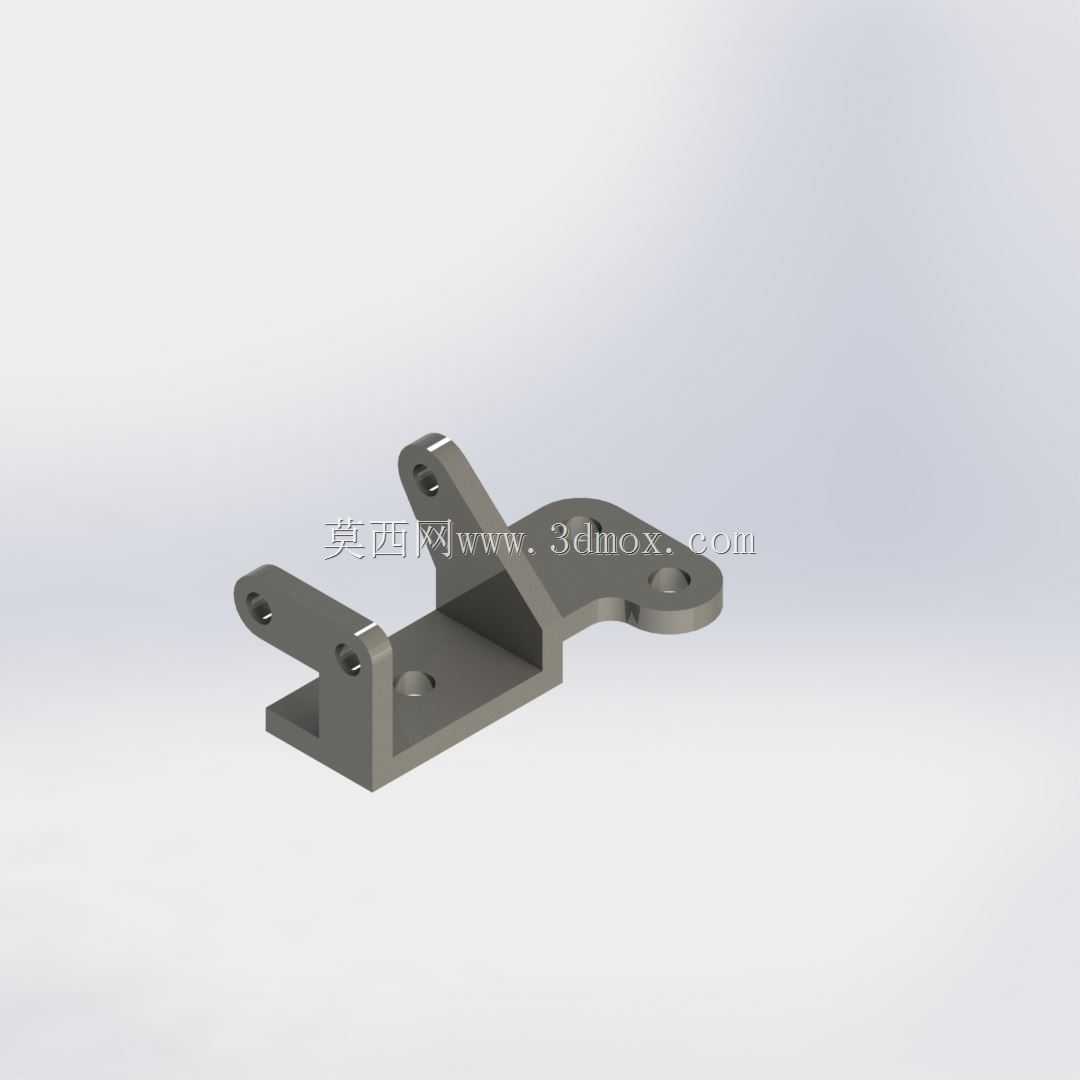

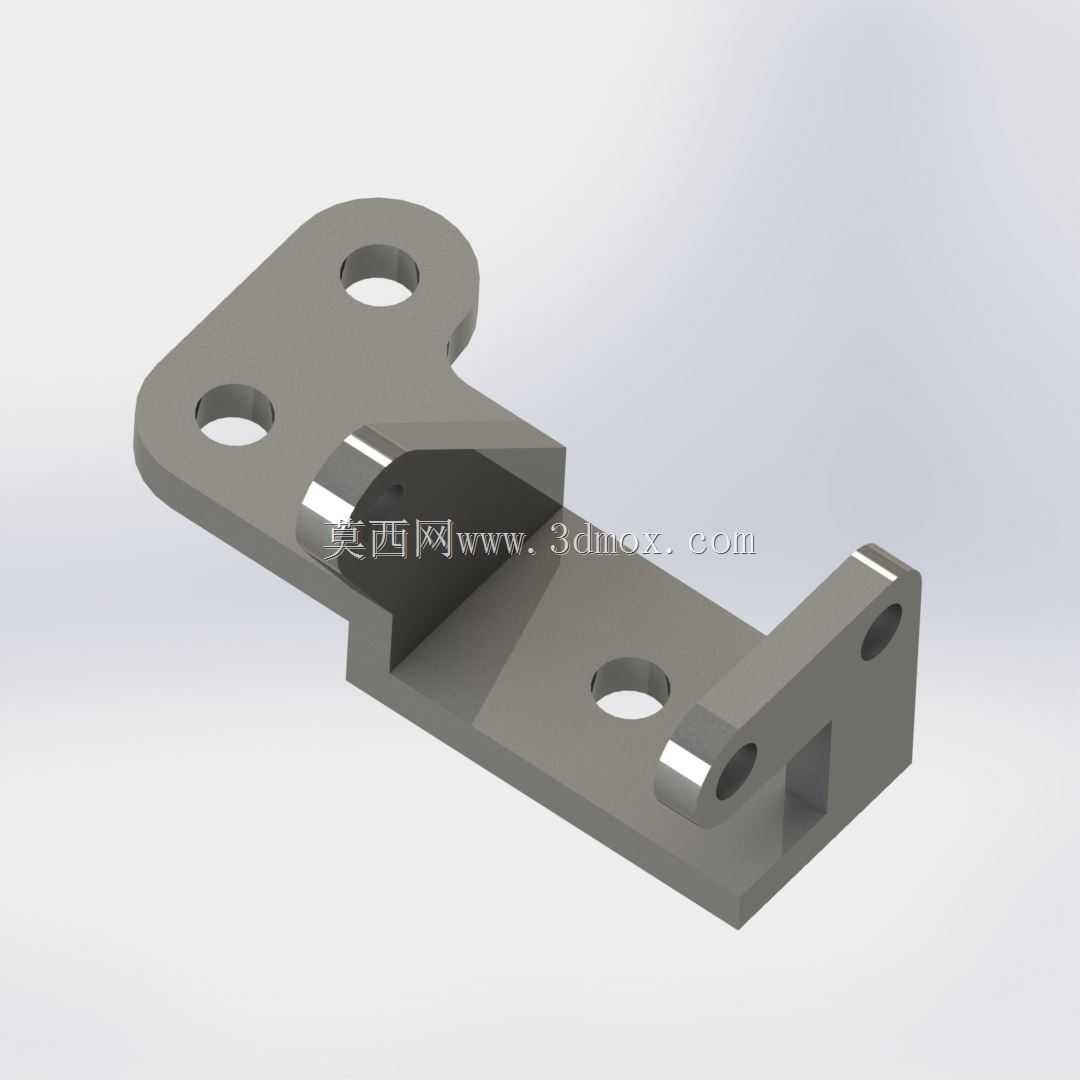

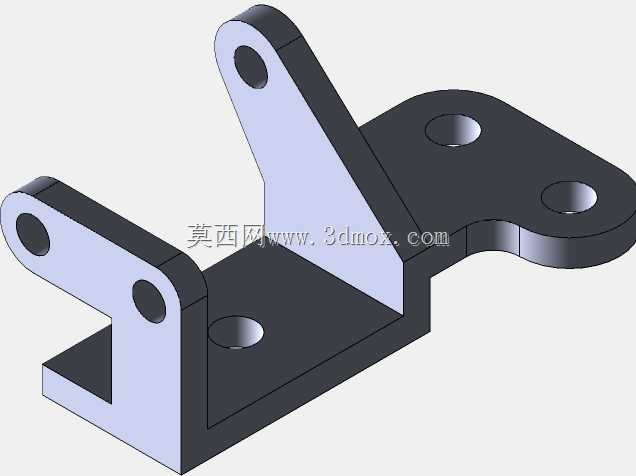

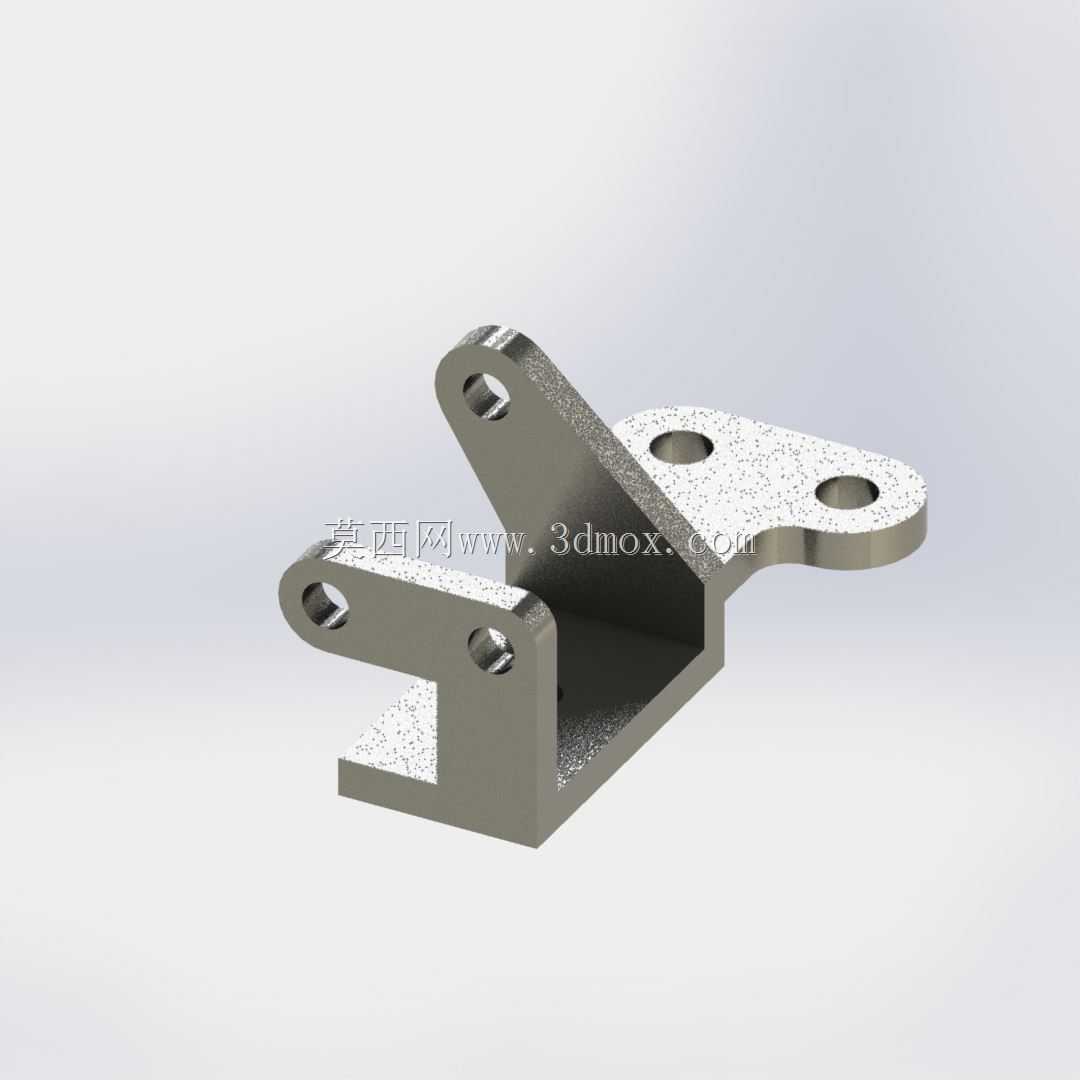

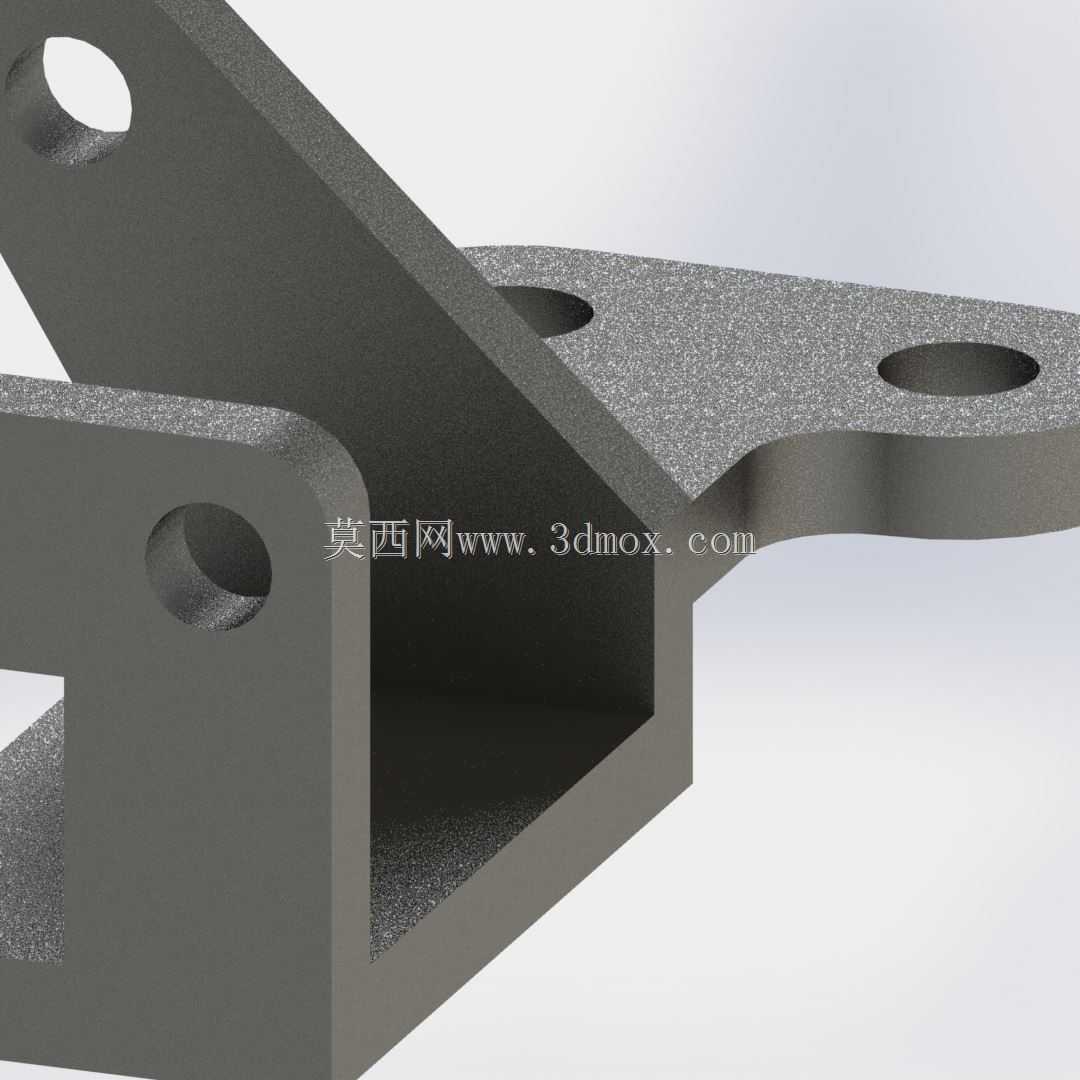

这类带多安装孔的折弯金属支架，在轻工自动化生产线、小型输送设备侧边辅件安装、非标工装的功能模块固定场景中十分常见，日常做设备改型、零散工位功能拓展时经常会用到这类零件，不需要额外做复杂的转接结构就能完成不同朝向部件的连接固定。从结构本身来看，零件采用一体化折弯成型工艺，主体为直角弯折的槽型基座，一侧延伸出带两个同轴通孔的双耳铰接位，另一侧延伸出带两个沉头安装孔的平板固定翼，基座竖直立板上还预留了一个单孔铰接位，能同时满足铰接活动部件、刚性固定相邻构件的双重需求，不需要额外拼接多个零件就能实现三个不同方向的连接点位，减少了装配环节的零件数量，也能降低装配累计误差。设计这类支架的时候，首先要核算安装边界的空间限制，平板固定翼的两个孔位中心距需要匹配被固定件的安装孔距，双耳铰接位的同轴度公差要控制在0.02mm以内，避免铰接销轴穿入后出现卡滞、活动不畅的问题，立板上的单铰接孔要和双耳位保持对应的空间角度，保证连接的活动部件摆动行程不会和支架本体产生干涉。折弯处的内圆角要匹配所选板材的厚度，通常取板材厚度的0.5到1倍，避免折弯时出现应力集中导致的开裂问题，所有安装孔的孔口都做了0.2mm的倒角处理，去除冲孔或钻孔产生的毛刺，既方便安装时销轴、螺栓的导入，也能避免毛刺刮伤装配人员的手部、或者割破连接部件的表面防护层。实际选型使用时，要注意支架的整体安装高度不能超出设备侧边的预留空间，平板固定翼的贴合面平面度要控制在0.05mm以内，保证和被固定件的安装面完全贴合，避免锁紧螺栓后支架出现翘曲变形，长期受交变载荷的场景下，还要对应核算铰接孔的壁厚强度，根据负载大小选择对应厚度的板材加工，通常常规轻载场景下选用2到3mm厚的冷轧钢板即可满足使用需求，表面做喷塑或者镀锌处理就能适应普通车间的防锈要求，如果是在有腐蚀介质的场景使用，还可以更换为304不锈钢板材加工，不需要改动整体结构尺寸就能适配不同的使用环境。这类支架的优势在于集成了多个连接点位，相比单一的平板固定座，能同时完成刚性连接和活动铰接的装配需求，在小型非标设备的紧凑安装空间里，能有效节省安装占用的空间，减少额外转接件的设计和加工成本，日常做设备维护更换时，只要核对孔位尺寸和整体安装边界就能直接替换，不需要重新测绘设计，能大幅缩短设备维修的停机时间。
