钣金折弯U型带安装孔方形固定支架

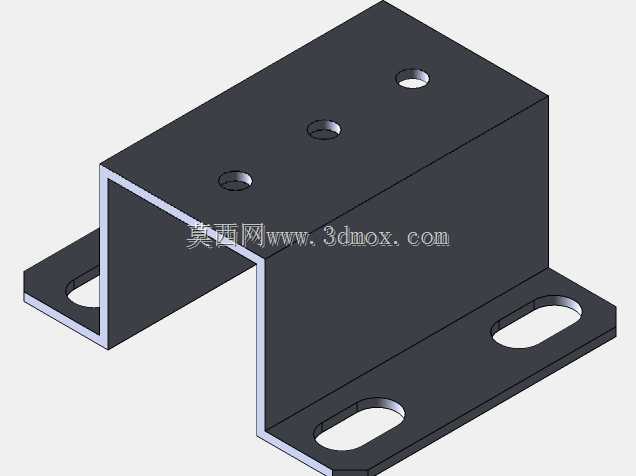

这类U型折弯结构的方形固定支架，在轻工自动化生产线、小型设备机架辅件安装场景里使用率极高，常被用来承托小型传感模块、气动阀组、走线槽转接座这类自重不大的外置功能部件，也可作为设备外壳局部的加强连接座，替代焊接式支座减少现场焊接的形变与防锈处理工序。从结构设计逻辑来看，主体采用单块钣金折弯成型，没有额外的拼接焊缝，整体刚性靠折弯的90°翻边保证，省去了多零件拼接的装配公差累积，适合批量冲压折弯加工，加工一致性好，成本控制优势明显。顶面设置的三个等距圆形通孔，是用来固定被承托的功能部件，孔位间距按照常用小型阀组、传感模块的通用安装孔距排布，适配多数市面标准外购件的安装尺寸，不需要额外扩孔或者转接板就能直接装配。两侧向下延伸的安装耳上开设的是长圆形腰型孔，这类孔的设计核心是补偿安装面的加工误差，现场安装时可以沿着腰孔长度方向微调支架的固定位置，抵消安装底板上螺栓孔的位置度偏差，降低对安装基面的加工精度要求，哪怕是现场改制的型材架上，也能顺利完成装配，不会出现孔位对不上无法安装的问题。安装边界方面，支架主体的内空宽度要匹配被承托部件的宽度，保证部件可以嵌入U型腔体内或者平稳搭在顶面，两侧安装耳的外伸长度要保证固定螺栓有足够的扳手操作空间，不会因为空间局促导致无法拧紧螺栓；折弯处的内R角按照所选钣金板材的厚度设置，避免折弯时出现开裂或者回弹超差的问题，板材厚度的选择要匹配承托部件的重量，常规承托5kg以内的部件时，选用1.5-2mm厚度的冷轧钢板即可满足刚性要求，不会出现承托后形变下垂的问题。实际选型使用时，要注意安装面的平面度，如果安装基面存在明显的高低差，要在支架与基面之间加调整垫片，避免强行拧紧螺栓导致支架折弯处产生内应力，长期使用后出现形变断裂的问题；如果是用在有腐蚀的工况环境，表面可以做喷塑或者镀锌处理，提升防锈耐蚀能力，延长支架的使用寿命。这类支架的结构没有复杂的曲面或者特殊加工要求，普通钣金厂都能完成加工，不需要开专用模具，小批量制作时也能通过数控折弯快速产出，适配设备改型、临时工装搭建的快速交付需求。
