三轴龙门式数控雕刻机结构设计

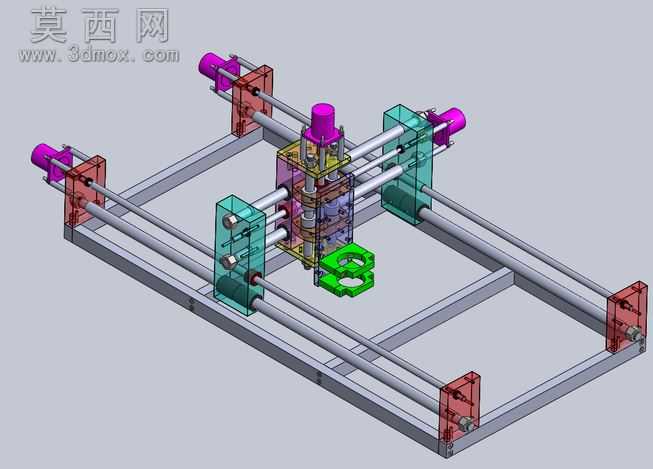

本模型为三轴龙门式数控雕刻机完整机械结构，采用三维参数化建模方式完成全零件装配设计，建模过程严格遵循机械加工设备的设计规范，对每个运动部件的配合公差、安装基准都做了对应约束还原，可直接用于结构验证与方案参考。整体采用经典龙门动平台布局，床身采用方管焊接框架结构作为承载基础，具备优秀的刚性与抗形变能力，能够抵消高速切削过程中产生的振动，保障加工精度。X轴方向采用双直线光轴搭配双丝杆传动结构，两侧对称布置驱动单元，保证龙门横梁运动过程中的受力均衡，避免单侧驱动带来的偏载误差，导轨滑块采用标准件装配，滑动顺畅无卡滞。Y轴传动组件集成在龙门横梁上，通过丝杆带动滑座实现横向进给，Z轴主轴安装座采用垂直导向结构，搭载主轴电机实现垂直方向的进刀与退刀动作，三个运动轴均预留了伺服电机或步进电机的安装位，可根据加工需求适配不同扭矩的驱动元件。模型中对主轴夹具、工件装夹平台、行程限位块、传动轴承座等细节结构都做了完整还原，各运动部件之间预留了合理的运动间隙，不存在装配干涉问题，材质渲染区分了金属结构件、传动件、电机组件与加工工件，不同部件的材质表现清晰，能够直观区分各功能模块。设计过程中充分考虑了设备的拆装维护性，所有紧固件均采用标准件规格，导轨、丝杆等易损件都设计了便捷的拆装空间，工件装夹区域预留了通用夹具的安装位置，可适配不同尺寸的加工物料，能够满足木工、广告板材、小型五金零件的雕刻铣削加工需求，整体结构紧凑，传动路径清晰，可作为数控雕刻机开发设计、教学演示的参考结构方案。
