双旋翼飞行器动力传动总成结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:246819
  • 双旋翼飞行器动力传动总成结构设计
  • 双旋翼飞行器动力传动总成结构设计
  • 双旋翼飞行器动力传动总成结构设计
  • 双旋翼飞行器动力传动总成结构设计

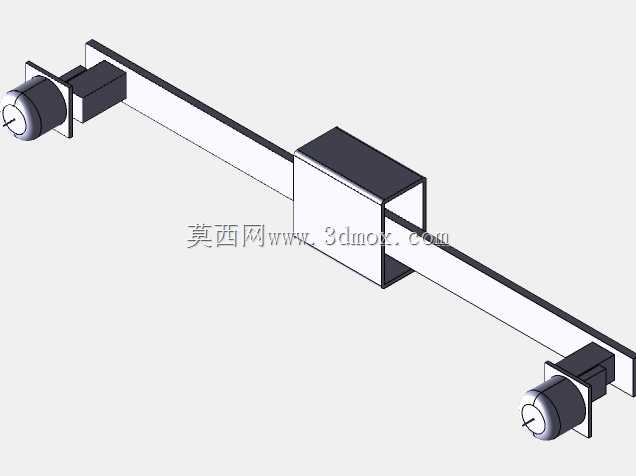

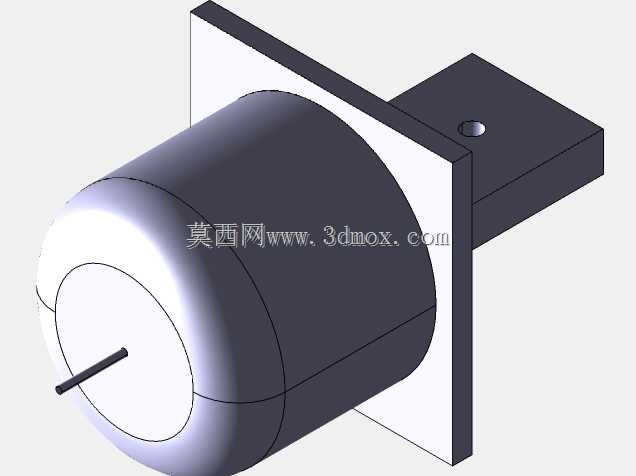

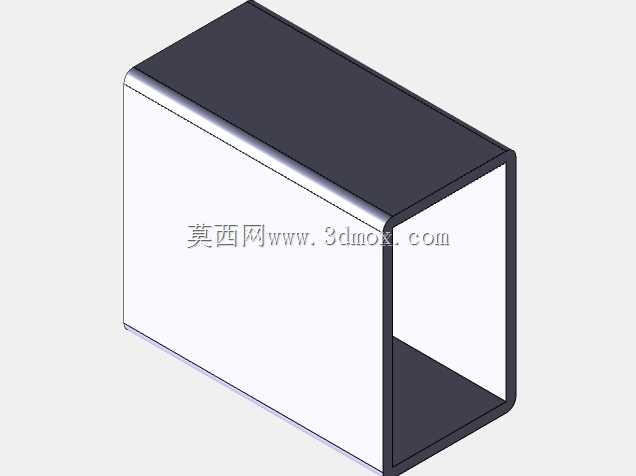

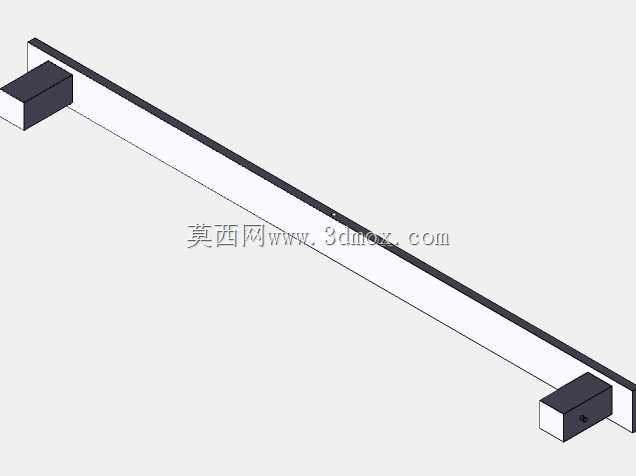

这套双旋翼结构的设计,最初是针对小型低空无人飞行器的动力布局需求展开,在实际工程应用中,这类结构常被用于长航时测绘无人机、农林植保作业飞行器的动力端设计,区别于常规单旋翼带尾桨的布局,双旋翼对置的结构能够抵消旋翼转动产生的反扭矩,省去尾桨传动的额外功率损耗,提升动力利用效率。从结构功能来看,两端的旋翼驱动单元集成了动力输出与桨叶安装接口,中间的长条形承载梁承担整机的纵向受力,同时为中部的设备舱提供安装基准,中部的方形舱体可搭载飞控模块、电池组或者任务载荷,舱体与承载梁的连接采用抱合式安装结构,不需要额外打孔破坏梁体的受力完整性,装配时可根据重心配平需求沿梁体滑动调整位置,适配不同重量的载荷搭载场景。设计过程中优先考虑了安装边界的适配性,承载梁的截面尺寸统一,两端旋翼座的安装孔位采用标准化间距设计,可直接适配市面上多数小型无刷电机的安装法兰,旋翼端的桨夹预留了标准桨叶安装销孔,支持不同直径规格的正反桨更换。在受力校核阶段,重点针对承载梁的弯曲刚度做了优化,梁体采用薄壁矩形截面设计,在保证整体重量可控的前提下,避免旋翼高速转动时梁体产生共振,两端旋翼单元的同轴度公差控制在合理范围内,减少转动过程中的偏磨损耗。实际装配时需要注意,两端旋翼的转动方向需反向设置,才能实现反扭矩抵消,中部舱体的重心需落在两支点的连线中点附近,避免飞行过程中出现纵向配平偏差。这套结构的外形尺寸适配1.2-1.8米翼展的小型飞行器,安装时不需要定制额外的转接件,所有连接点位都预留了标准紧固件的安装空间,维护时可单独拆解两端的旋翼单元进行检修,不需要拆解整个承载梁结构,降低了外场维护的操作难度。在结构细节上,旋翼座与梁体的连接位置设置了定位止口,装配时不需要反复调整同轴度,直接靠止口定位即可保证装配精度,减少装配过程中的人工误差。
