高强度承重连接支架结构设计方案

项目分类:3D模型 发布时间:2021-08-28 ID:244891
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案
  • 高强度承重连接支架结构设计方案

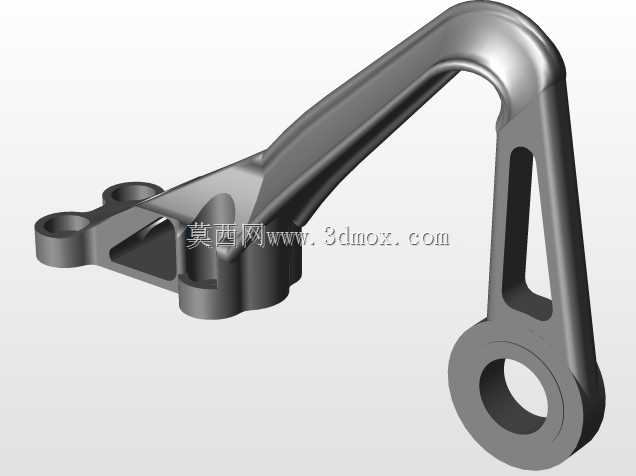

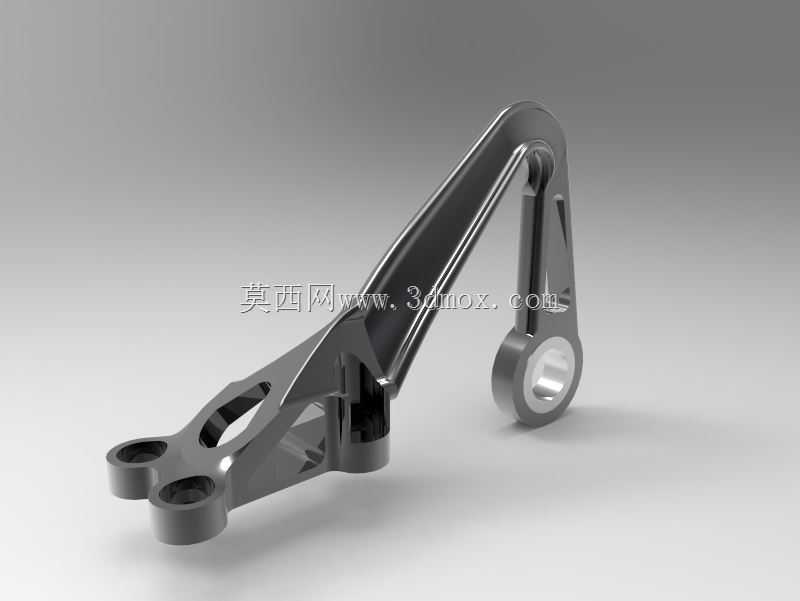

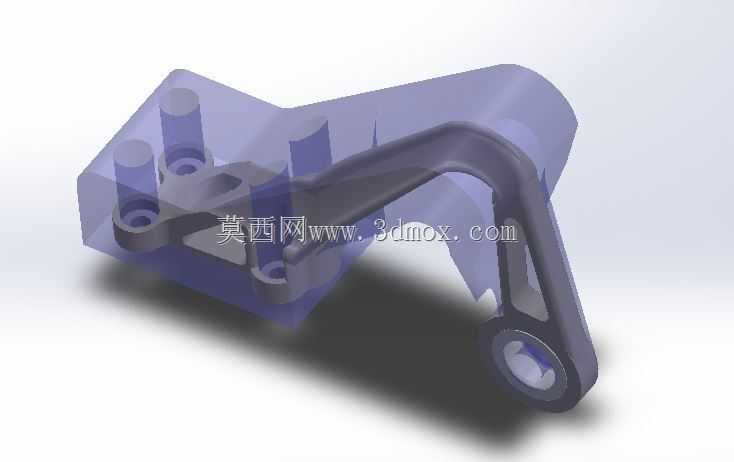

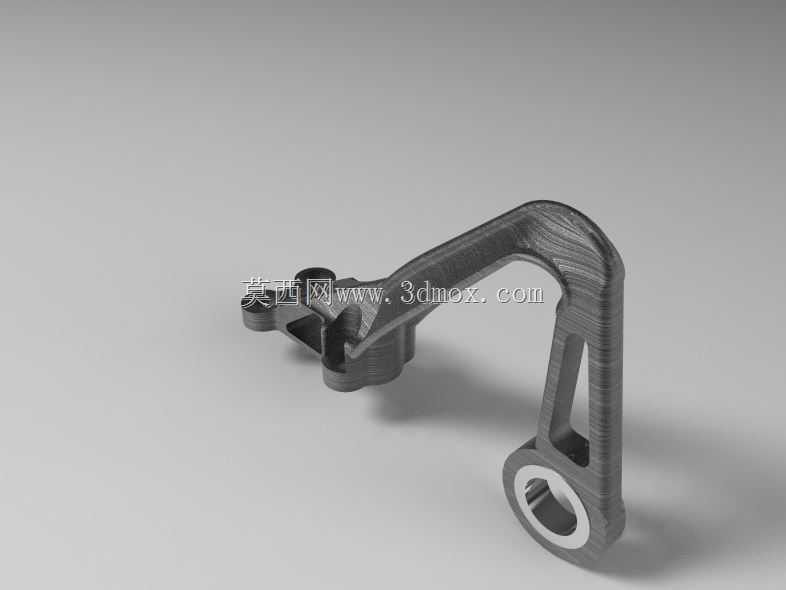

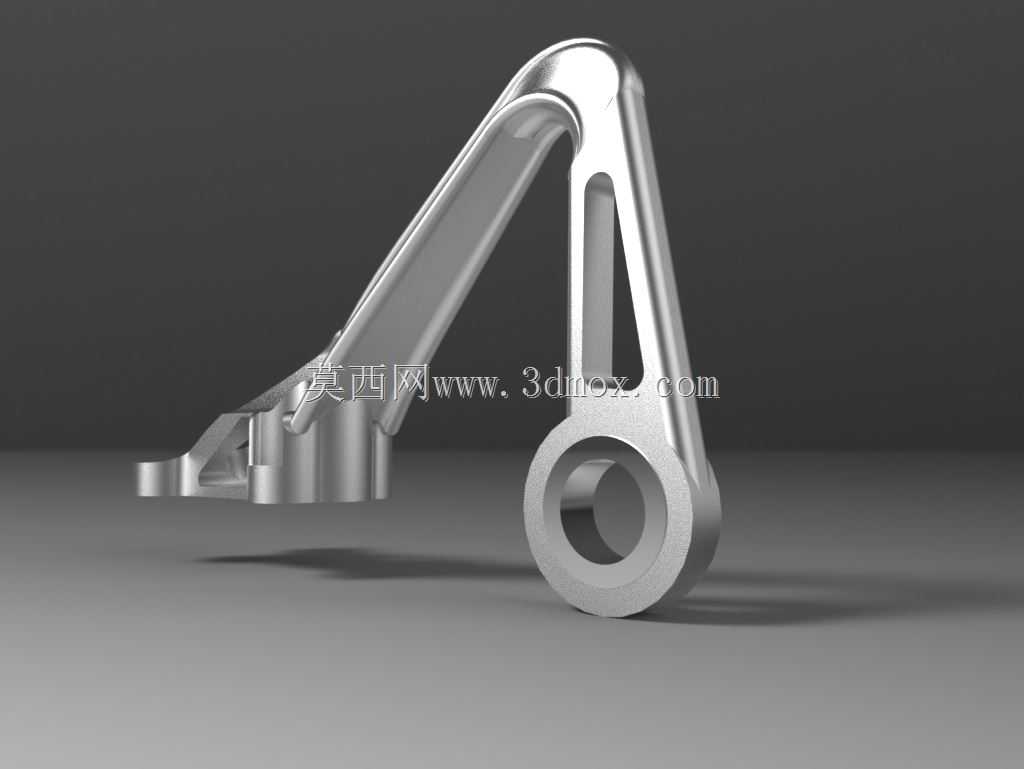

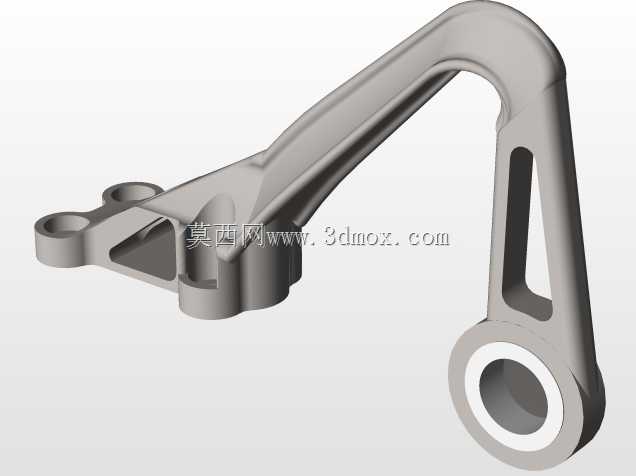

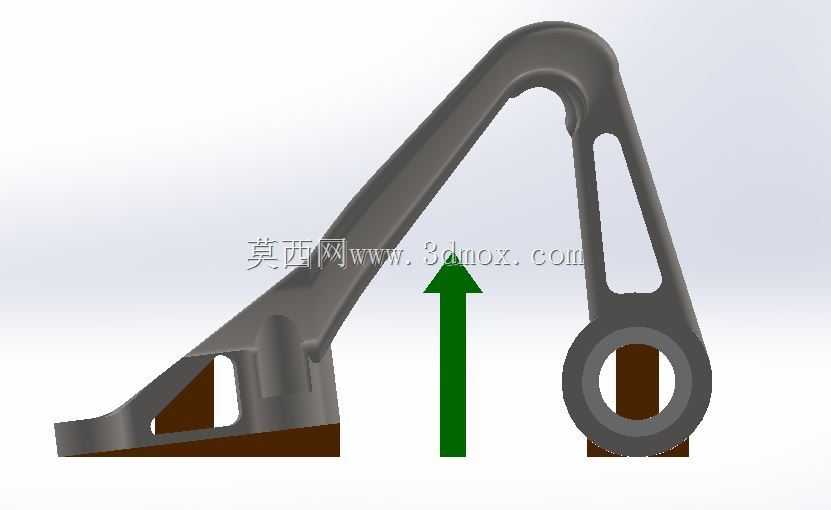

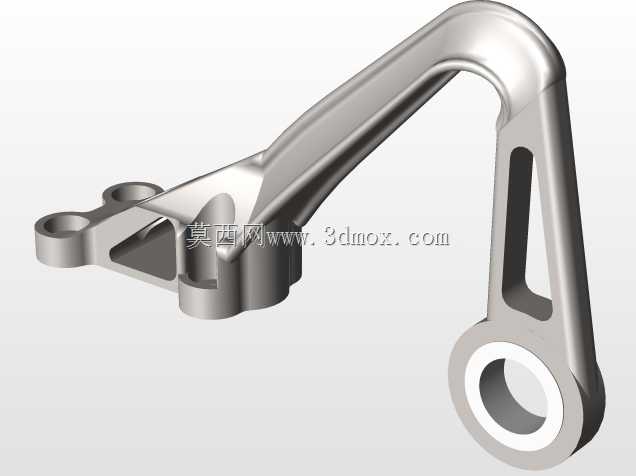

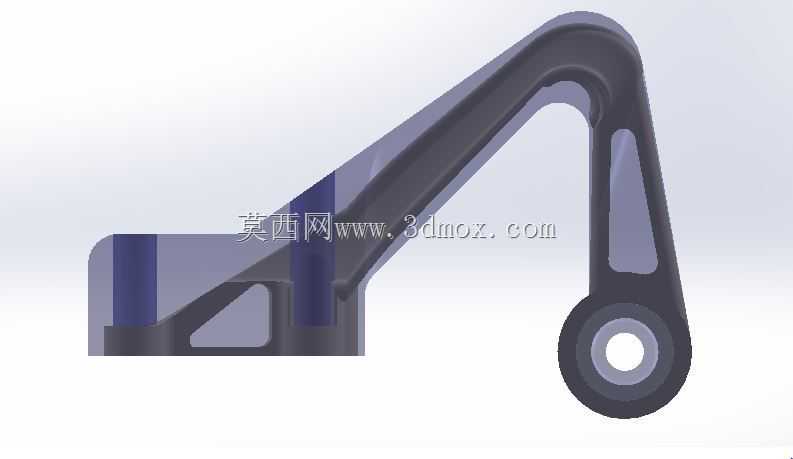

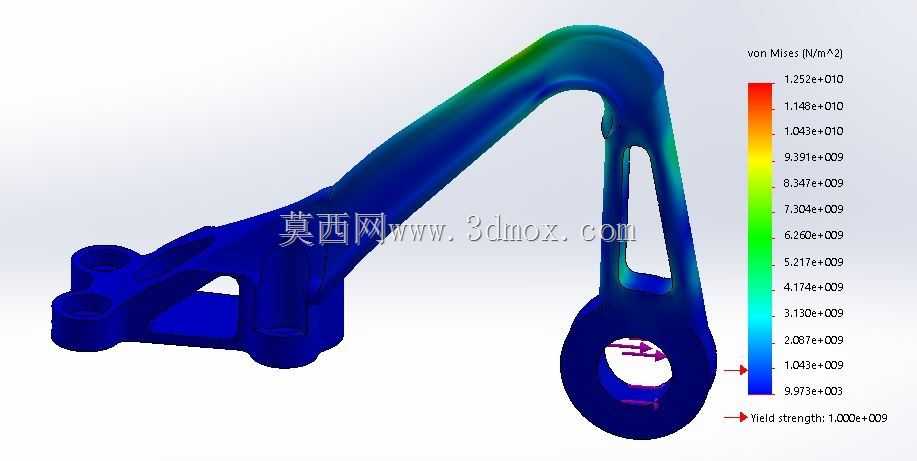

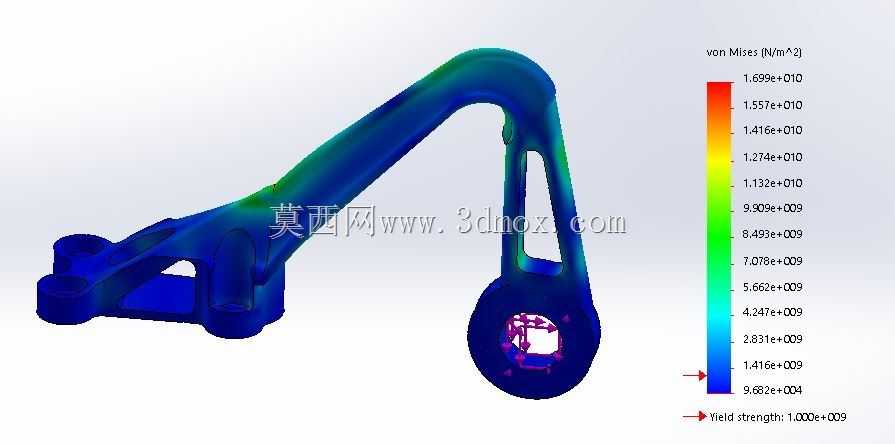

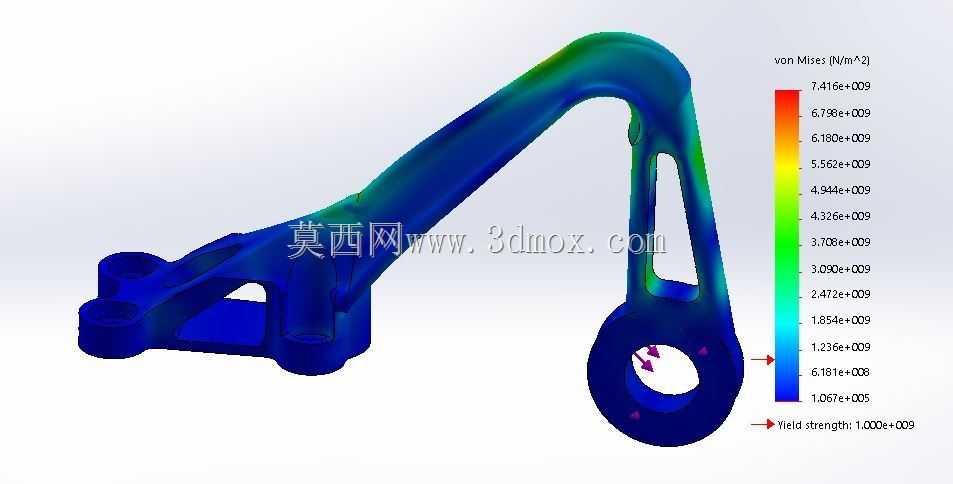

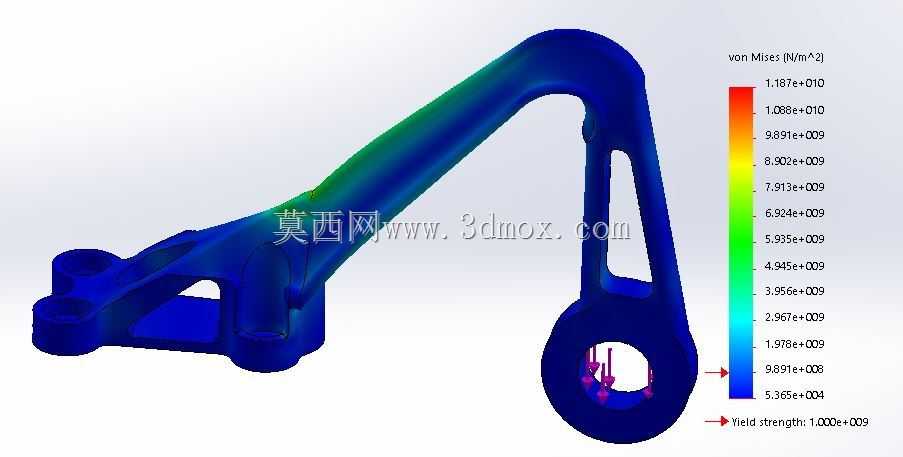

这类支架多用于重载工况下的部件连接场景,常见于工程机械的执行端连接、工业设备的载荷传递链路中,核心作用是在两个存在相对安装位差的部件间建立稳定的刚性连接,将工作端的载荷平稳传递至主体结构,避免应力集中导致的部件形变或断裂。从结构形态来看,该支架采用双支臂镂空构型,一端为带同轴安装孔的筒状连接端,可与配套的销轴、轴套配合实现铰接固定,满足连接部位小范围角度偏转的需求;另一端为单孔环形铰接端,用于对接工作端的连接轴,两个连接端的中心距经过严格核算,匹配对应设备的安装空间边界,不会出现安装干涉问题。设计过程中优先考量结构强度冗余,支臂的过渡位置全部采用大圆角平滑过渡,避免直角结构带来的应力集中问题,支臂中部的镂空槽并非单纯为了减重,而是经过受力仿真后去除的非承载区域,在保证整体抗弯、抗扭截面系数满足载荷要求的前提下,尽可能减少不必要的材料冗余,整体重量控制在163克,对应常用的铝合金或结构钢加工工艺,不管是采用铣削加工还是精密铸造都能实现批量生产。实际选型应用时,需要注意两端安装孔的配合公差,筒状连接端的内孔建议采用H7公差等级,与配套轴件的间隙控制在0.02-0.05mm之间,既保证铰接转动的灵活性,又不会因间隙过大产生冲击载荷;环形端的安装孔可根据对接部件的固定形式选择间隙配合或过渡配合,如果是长期承受交变载荷的工况,可在孔内加装耐磨衬套,延长支架的整体使用寿命。安装时需要保证支架两个连接端的轴线平行度误差不超过0.1mm,否则会在工作过程中产生额外的侧向载荷,加速支臂的疲劳损耗。从受力特性来看,该支架的载荷传递路径经过优化,工作端的载荷通过环形端传递至两支臂,再均匀分散到筒状连接端的整个接触面上,不会出现单一支臂受力过载的情况,安全系数高于常规同尺寸的单臂支架,适合在有冲击载荷、频繁往复运动的工况下使用,比如工程机械的操纵机构连接、自动化设备的摆臂支撑、专用车辆的附件固定等场景,都能满足长期稳定工作的要求。
