通用电气铰接式安装固定支座结构

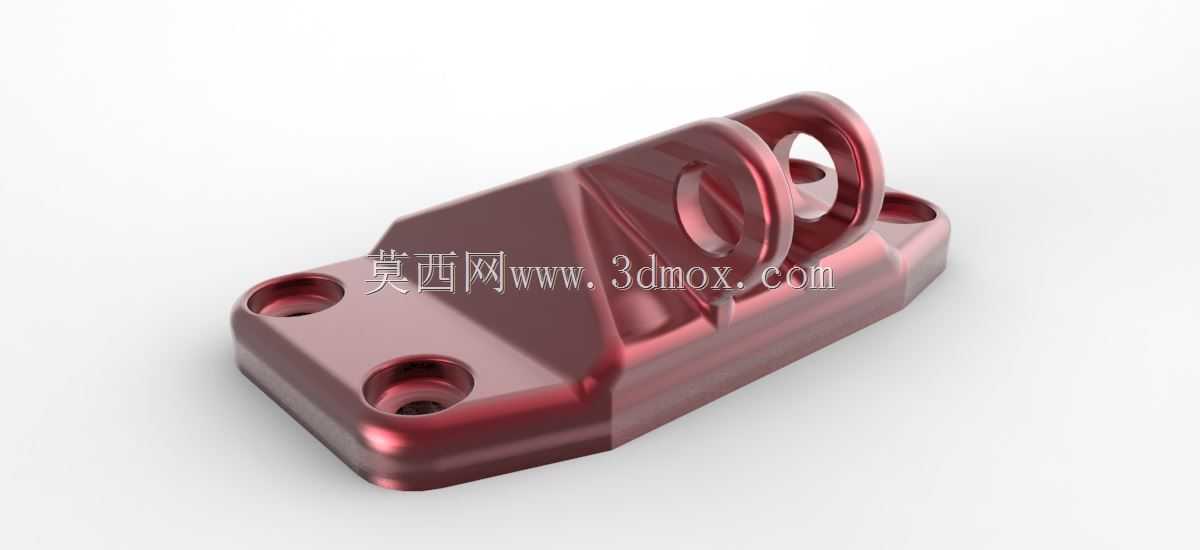

该铰接式安装支座多用于通用电气设备内部的线缆、小型功能模块的铰接固定场景，在低压控制柜、户外电气接线箱、工业电气终端设备中，可作为带转动需求的小型构件的安装基座，实现部件的小角度摆动调整同时保证安装刚性。从结构设计来看，底座采用矩形板式布局，四个角位设置沉头安装孔，可适配M4-M6规格的内六角紧固螺丝，安装时沉头结构可将螺丝头部完全埋入支座平面，避免突出结构干涉周边部件排布，底座底面做全平面铣平处理，安装时可与设备安装面完全贴合，不会出现局部翘曲导致的紧固应力集中问题。支座上部设置两个同轴带孔铰接耳，耳孔内可配套销轴实现对接部件的铰接转动，两个耳板之间预留足够的安装间隙，可容纳厚度适配的对接摆臂，耳板与底座之间采用大圆角过渡加强，避免应力集中导致的受力断裂，整体结构经过拓扑优化，在保证铰接部位受力强度、底座安装刚性的前提下，去除了非受力区域的多余材料，有效降低了零件自身重量，同时减少了加工过程中的材料消耗。从安装边界来看，底座整体长宽尺寸适配常规电气安装梁的安装孔距，不需要额外对安装面进行打孔改造即可直接替换同规格的老式固定支座，铰接耳的高度控制在较低范围，不会过多占用电气设备内部的竖向排布空间，适合内部空间紧凑的电气设备使用。实际使用中，该支座可承受沿铰接孔径向的中等载荷，满足小型电气部件摆动调整的受力需求，铰接耳的孔位精度可保证销轴穿装后无明显旷量，长期使用不会出现铰接部位松垮异响的问题，底座的沉头孔深度经过精准设计，紧固后螺丝头部不会突出底座平面，保证安装面的平整度，也避免螺丝头部刮伤周边布设的线缆绝缘层。
