小型手动锁止式插销组件结构设计

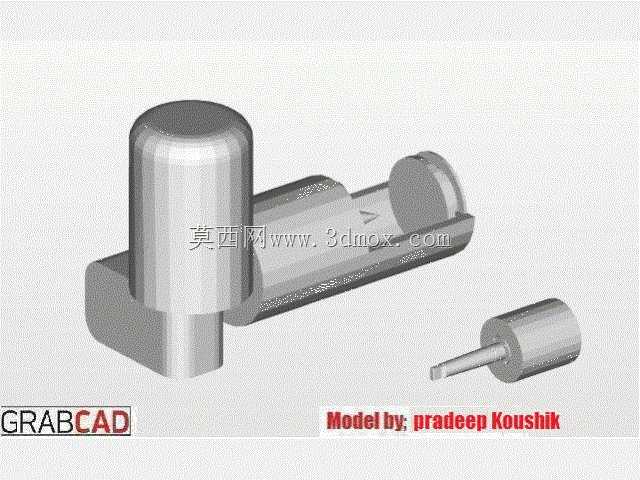

这类手动插销组件常应用在小型设备舱门、工装夹具快拆挡板、轻型仓储隔断门的锁止场景中，日常作业里不需要额外工具就能完成开合操作，相比螺栓紧固的结构，拆装效率能提升数倍，适合需要频繁开启、闭合的工位使用。从结构组成来看，整套组件分为固定基座与活动插销两个核心部分，固定基座采用带安装孔的L型折弯结构，安装时可以直接通过螺丝固定在门框或者设备框架的侧边，不需要额外加工复杂的安装槽，对安装面的平整度要求不高，普通冷轧钢板或者铝型材框架都能适配。活动插销部分做了两段式直径设计，前端细轴段是插入配合段，和基座上的导向孔、对面门框的定位孔做间隙配合，插拔时的阻力控制在单手就能轻松操作的范围，不会出现卡滞或者过松晃荡的问题；后端粗轴段是握持受力段，表面做了滚花防滑处理，手上沾有少量切削液或者灰尘的时候也能稳定施力，不会打滑。设计时特意在插销的行程末端做了限位结构，插销完全拔出的时候不会从基座里脱落，避免日常使用中零件散落丢失，这点在车间多工位流转的场景下非常实用，能减少不必要的零件损耗。安装边界方面，固定基座的总高度控制在常规小型舱门的安装预留空间范围内，横向伸出的导向段长度刚好匹配3mm以内厚度的门板或者挡板，插销的有效插入深度能保证锁止后不会因为设备运行的轻微振动就自行脱出，同时插入端做了小角度倒角，对准定位孔的时候不需要完全精准对位，稍微有一点偏差也能顺着倒角滑入孔位，降低操作时的对位难度。导向孔和插销的配合间隙控制在0.1mm以内，既保证插拔顺畅，又不会因为间隙过大导致锁止后门板出现晃动，在一些有轻微振动的设备旁使用时，也不会因为振动产生异响。整个组件的结构没有复杂的曲面或者特殊加工特征，普通的车削、铣削工艺就能完成加工，量产时的成本控制空间很大，也方便后期维护更换，单个零件损坏时不需要更换整套组件，单独替换损坏的部分就能继续使用。
