汽车发动机传动系统回程滑轮结构设计

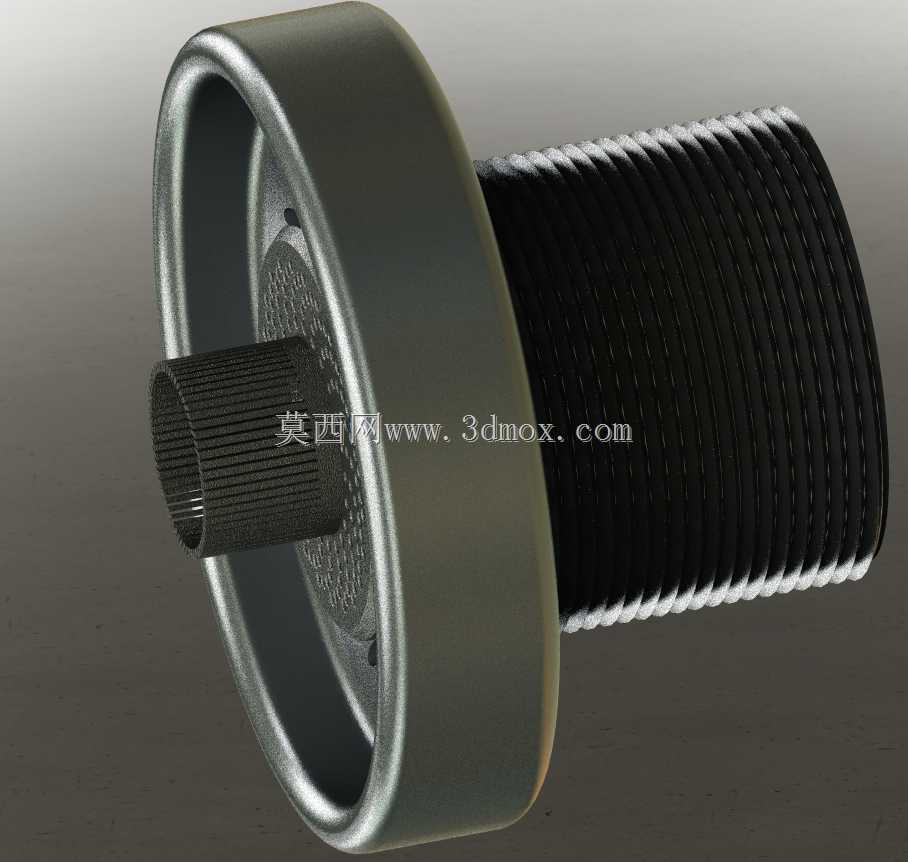

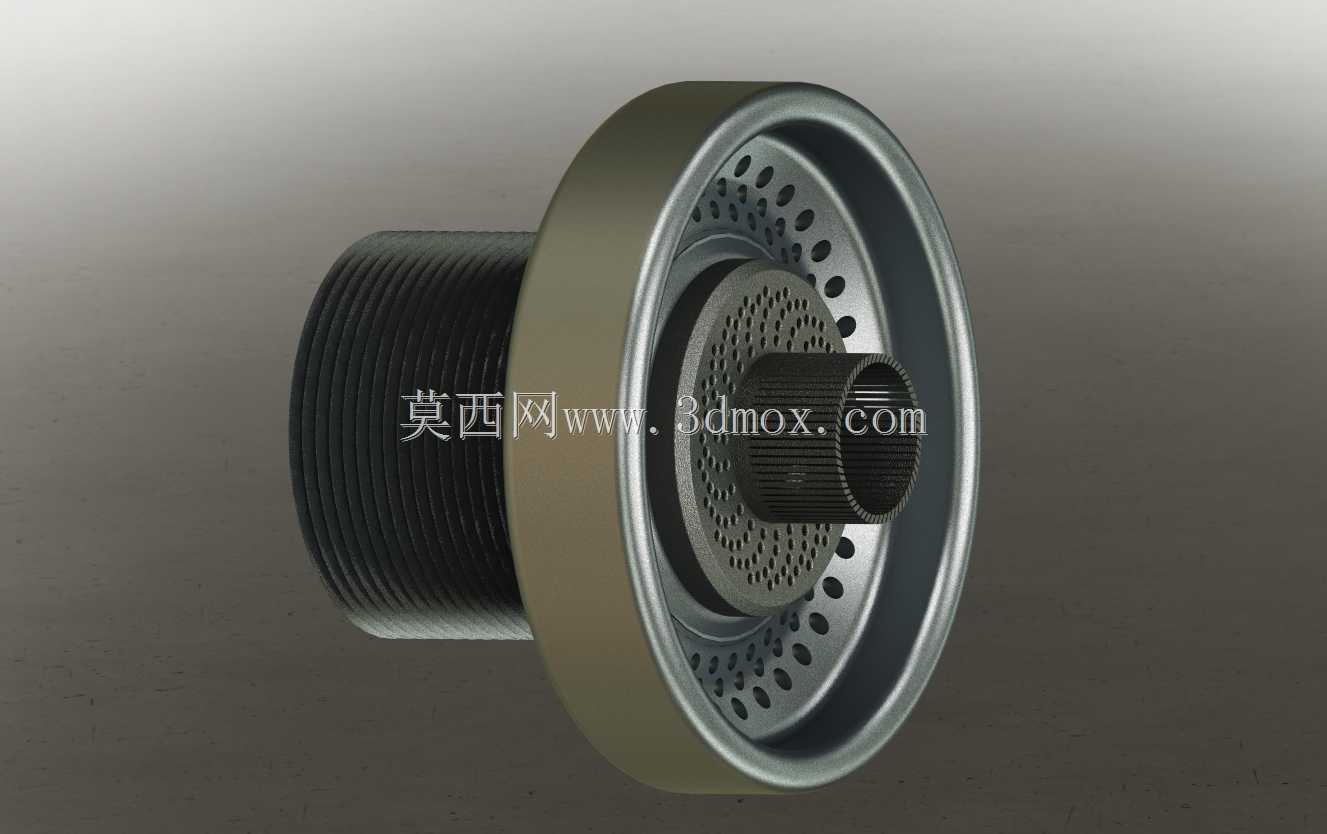

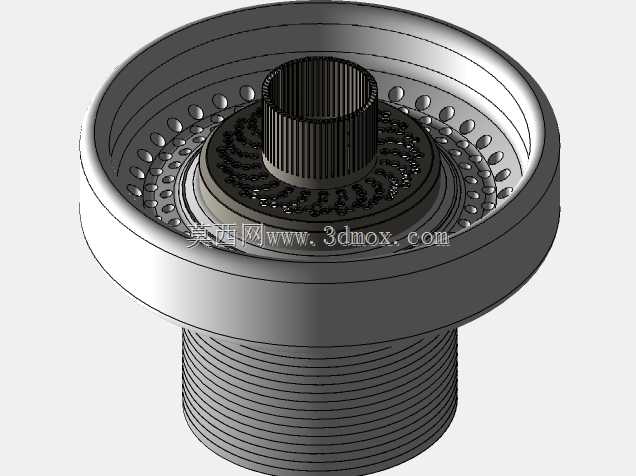

这款回程滑轮主要应用于汽车发动机前端附件传动系统，在正时传动、附件驱动皮带的张紧回路中承担换向、导向的核心作用，能够在皮带传动路径存在弯折、跨距较大的布局场景下，有效约束皮带的运行轨迹，避免皮带在高速运转过程中出现跳齿、偏磨、脱带等故障，保障发动机配气机构、发电机、水泵、空调压缩机等附件的动力传递稳定性。从功能特性来看，该滑轮采用带轮与轴套一体化的结构设计，外圈轮缘做了圆角钝化处理，能够减少与皮带侧边接触时的剪切应力，延长橡胶皮带的使用寿命；中心轴套部位设计有滚花防滑结构，装配时可与安装座的定位孔形成过盈配合的静摩擦连接，避免长期受交变载荷作用出现滑轮跟转、移位的问题；轮体外侧的防滑纹理区域，可在手动盘车、检修调整皮带张紧度时提供足够的摩擦力，方便维修人员操作。设计过程中，首先根据发动机舱的传动布局确定了滑轮的包角参数，保证皮带与轮面的接触包角不低于120度，确保动力传递过程中不会出现打滑损耗；轮体的壁厚经过反复校核，在满足高速旋转动平衡要求的前提下做了轻量化处理，既降低了转动惯量对皮带的冲击，也控制了整体重量，减少发动机的无效负载。安装边界方面，该滑轮的轮体外径适配常规的多楔带传动规格，中心安装轴的直径与发动机缸体上预留的安装座孔径完全匹配，轴向安装尺寸经过严格控制，装配后滑轮的轮面中心平面与皮带轮系的共面度误差不超过0.2毫米，能够避免皮带运行过程中出现轴向窜动；轮体后部的螺纹段可直接与张紧调节机构配合，无需额外加装转接衬套，简化了装配工序，也减少了装配累积误差对传动精度的影响。在实际工况下，该滑轮需要承受-40℃到120℃的环境温度变化，以及发动机运转带来的持续振动，因此结构设计时充分考虑了材料的抗疲劳性能，轮体的过渡位置全部采用圆角过渡，避免应力集中导致的轮体开裂，同时表面做了氧化防锈处理，能够抵御发动机舱内的油污、水汽侵蚀，保证全生命周期内的使用可靠性。
