轻量化优化设计发动机连接固定支架

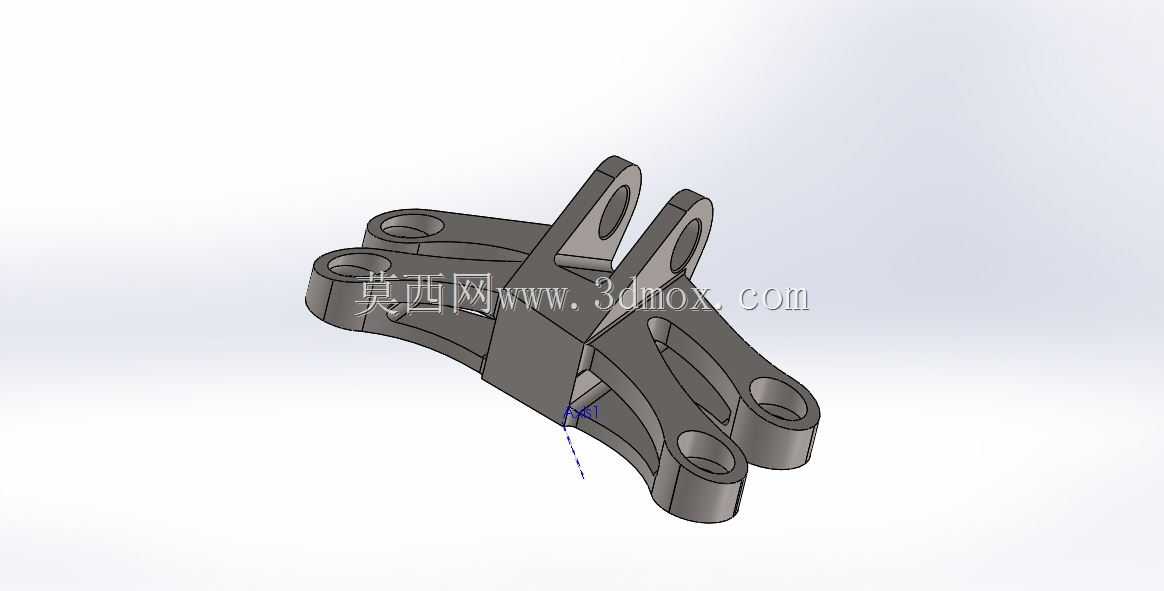

这款发动机连接支架主要应用于动力总成与车架副车架的连接装配场景，是动力系统悬置结构中的核心承载构件，实际作业中需要承担发动机运行过程中产生的静载荷与动态振动冲击，同时要隔绝动力单元运转产生的振动向车身传递，避免出现共振异响、连接结构疲劳失效等问题。从结构设计逻辑来看，该支架采用了多安装耳座的分布式布局，四个带通孔的圆柱安装端分别对应动力总成侧与车架侧的固定点位，安装孔的同轴度、端面平面度都经过公差匹配设计，能够保证装配时螺栓连接的预紧力均匀分布，不会出现局部应力集中导致的连接断裂问题。支架主体采用变截面的筋条融合结构，没有多余的冗余实体区域，在保证整体结构刚度、抗扭强度满足载荷要求的前提下，通过拓扑优化去除了非承载区域的材料，实现了结构重量的大幅降低，既可以减少动力总成的整体自重，也能降低整车装配环节的零件搬运、安装操作强度。在安装边界的匹配上，各个安装耳的孔位间距、伸出长度都严格对应配套动力单元与车架的安装点坐标，安装端面预留了足够的垫片贴合区域，能够适配不同厚度的减震缓冲垫装配需求，不需要额外加工调整即可完成对位安装。支架的过渡区域全部采用圆弧过渡设计，避免了直角结构带来的应力集中问题，在发动机启停、急加速急减速等瞬时大载荷工况下，应力能够顺着筋条结构均匀分散到各个安装点位，不会在局部区域出现应力峰值超过材料屈服强度的情况。实际应用中，这类支架除了承担基础的固定连接功能外，其结构刚度设计也需要匹配悬置系统的固有频率要求，避免与发动机常用运转转速区间的振动频率产生耦合，这款支架的筋条布局经过刚度调校，自身固有频率避开了动力单元的常见振动频率区间，能够有效降低振动传递效率，提升整车运行的NVH表现。不同于传统的铸造式实心支架，这款优化后的支架在材料分布上更趋合理，各个承载路径上的材料厚度根据受力大小做了差异化设计，受力较大的主连接筋位置保留了足够的截面厚度，受力较小的辅助连接区域则做了镂空减薄处理，在控制整体重量的同时完全满足全工况下的强度、刚度要求，能够适配小排量乘用车动力总成的安装固定需求。
