航空发动机轻量化支架优化结构设计

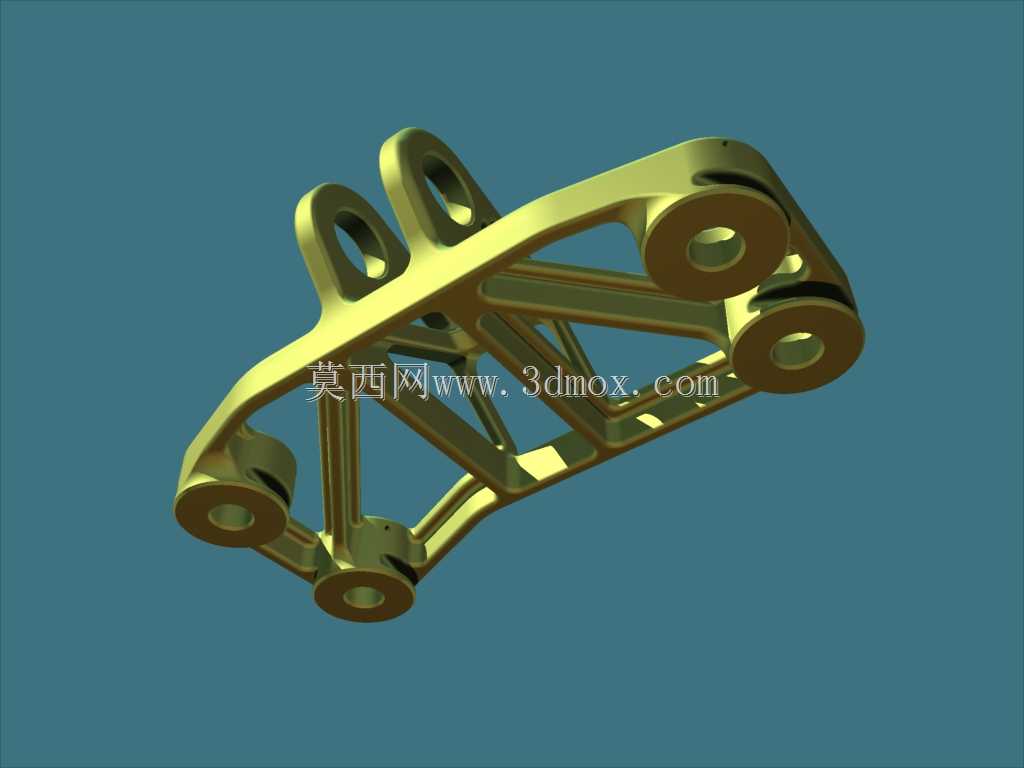

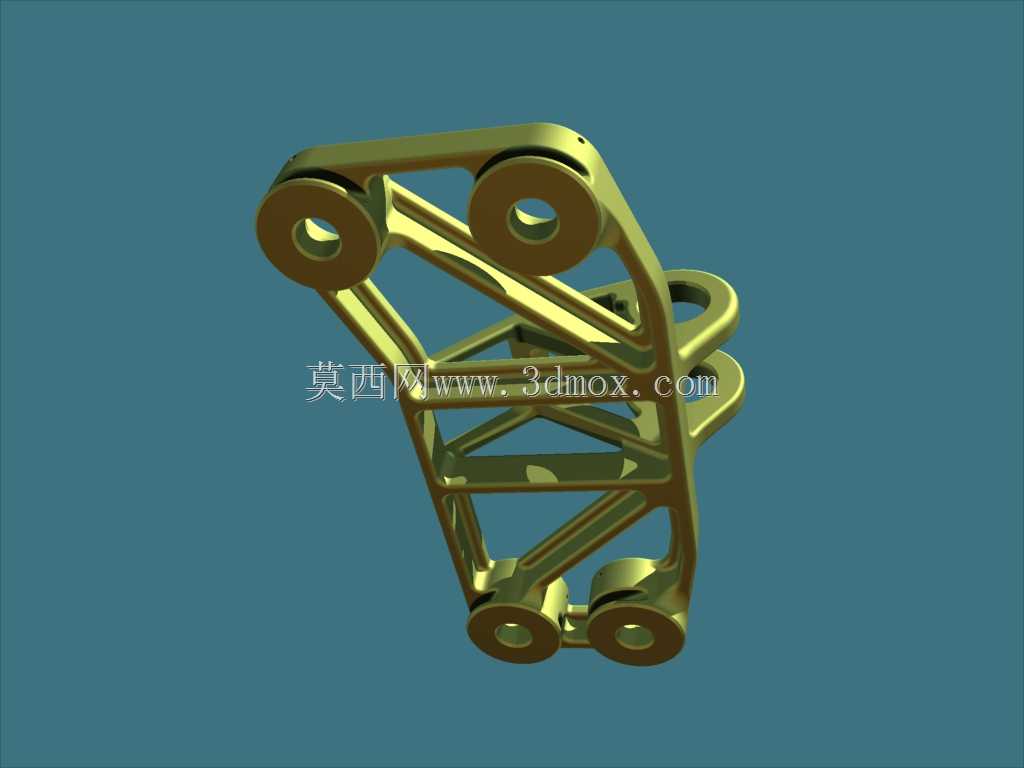

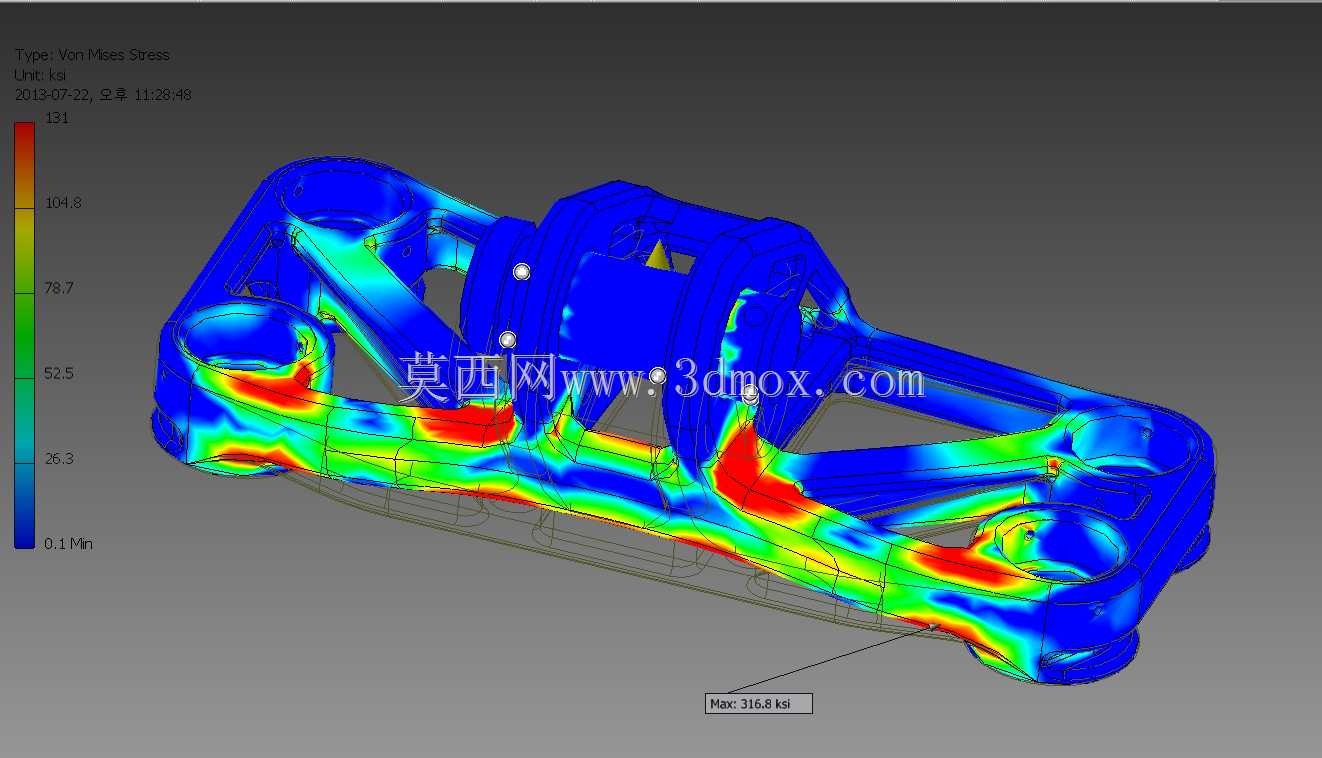

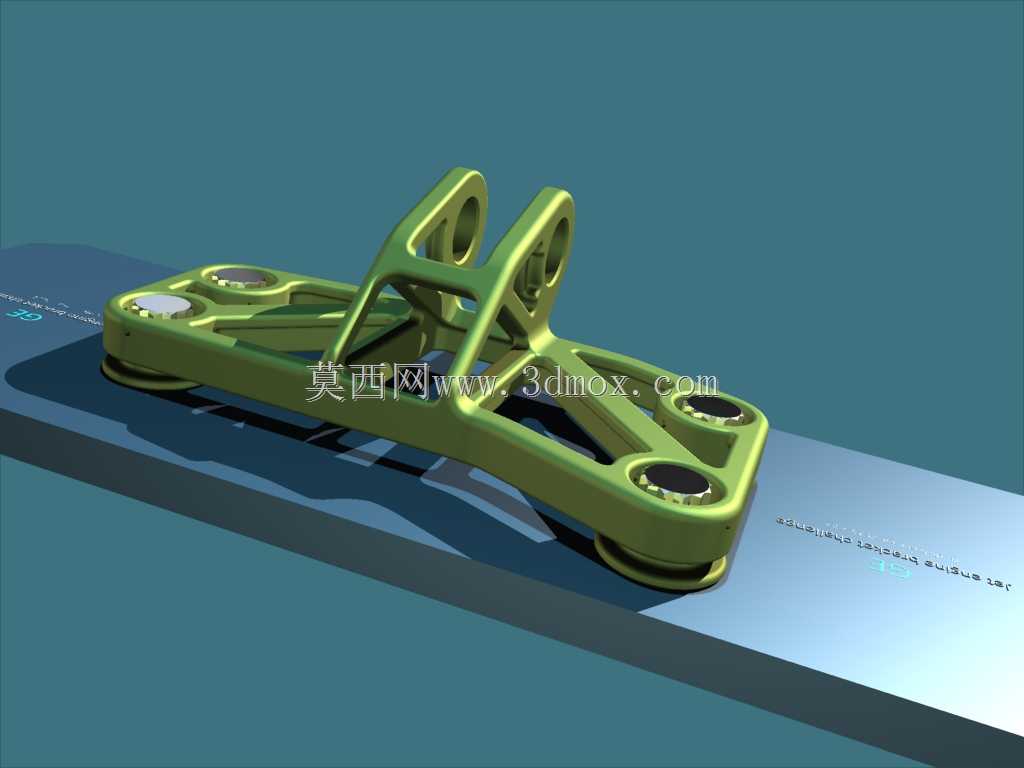

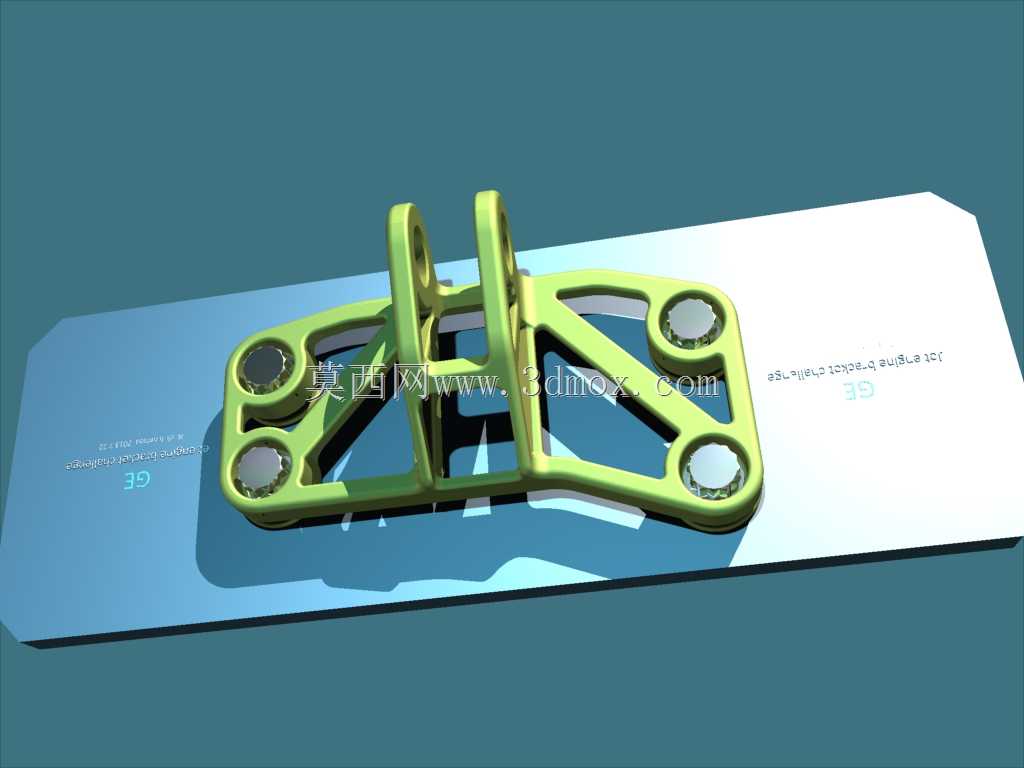

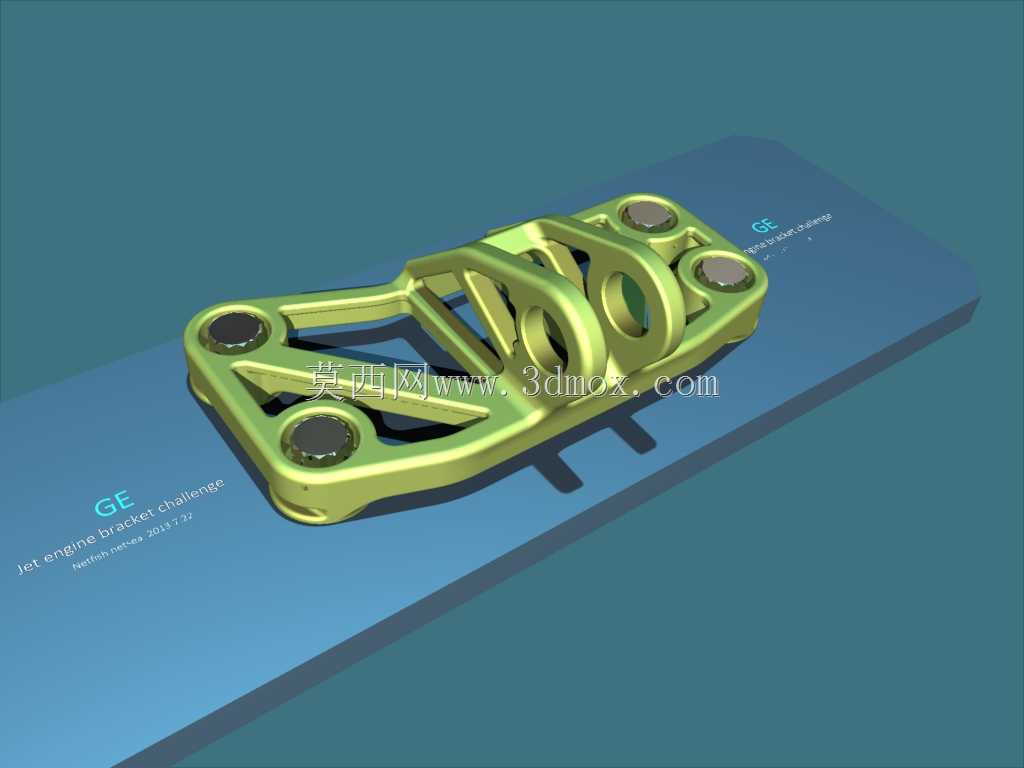

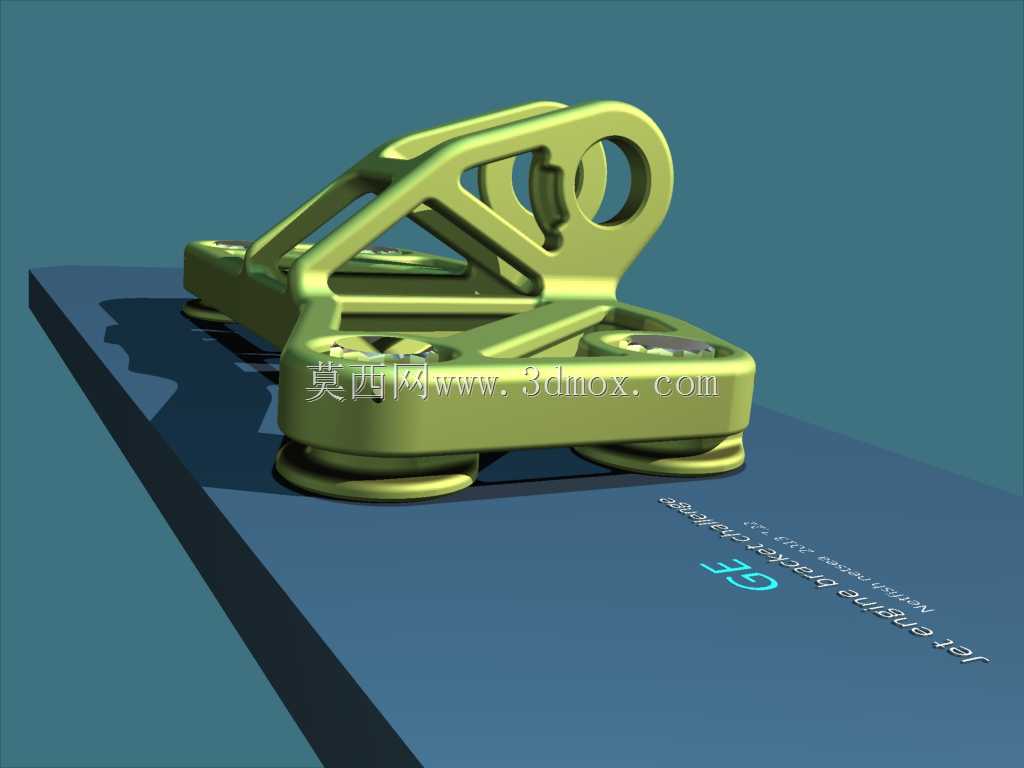

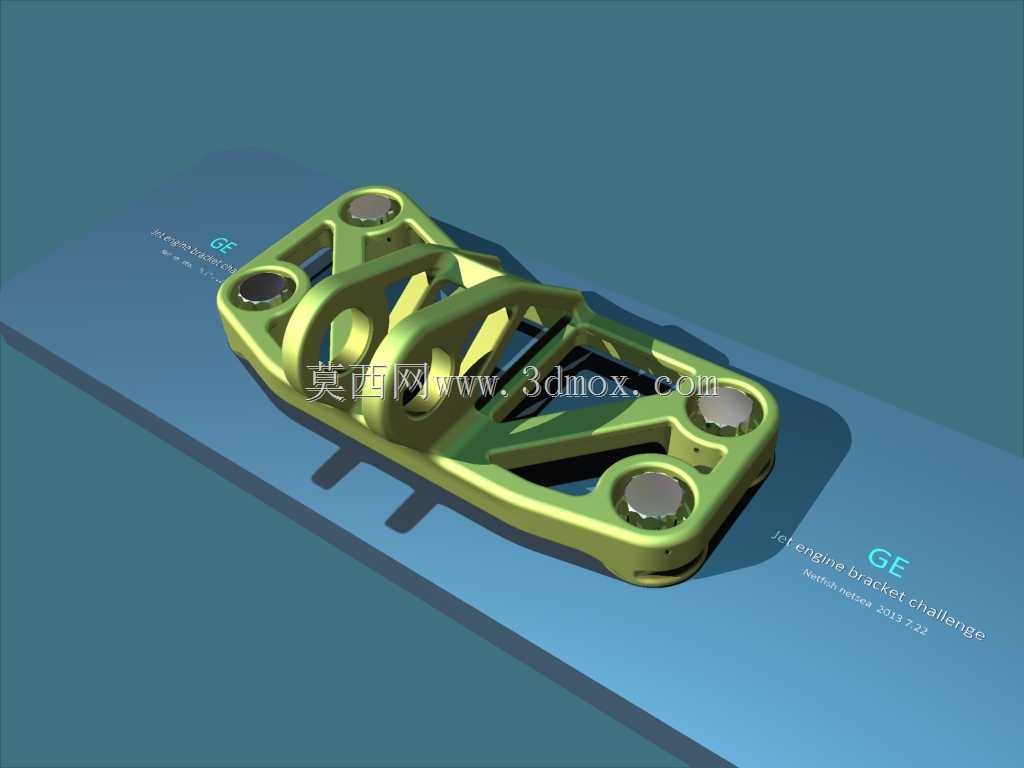

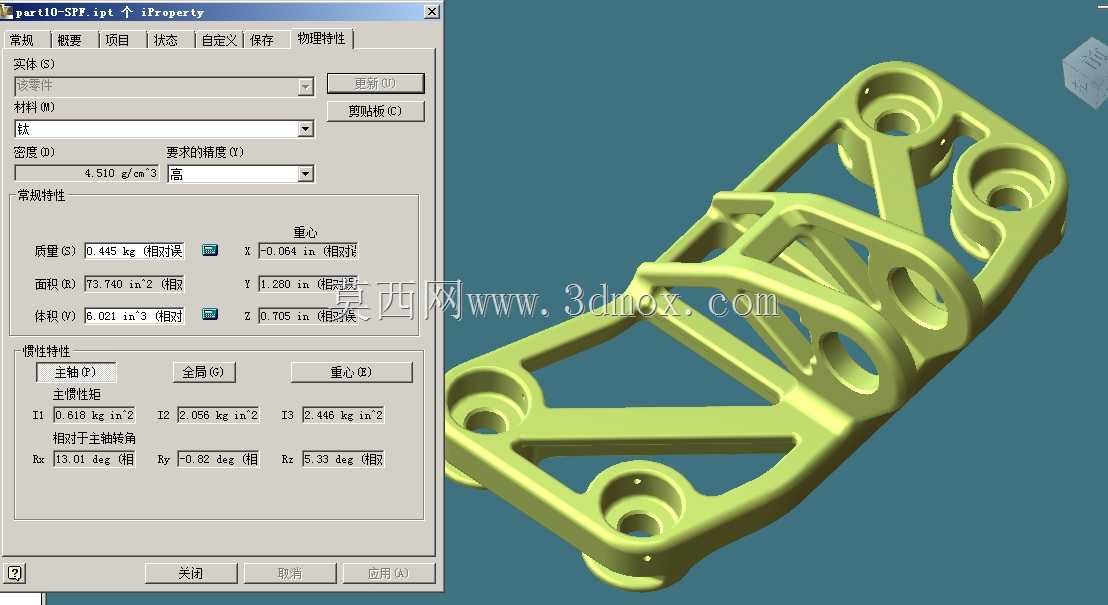

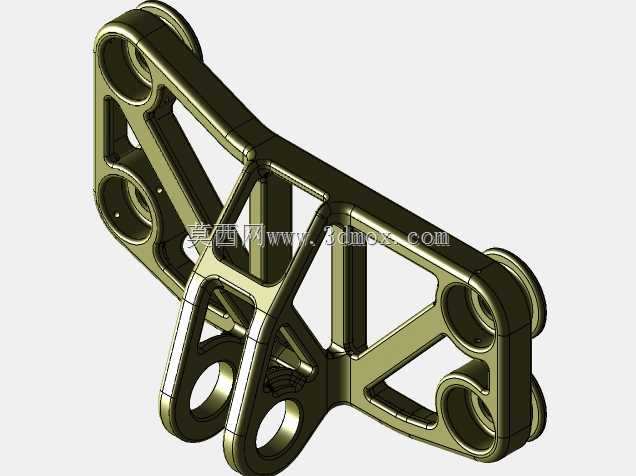

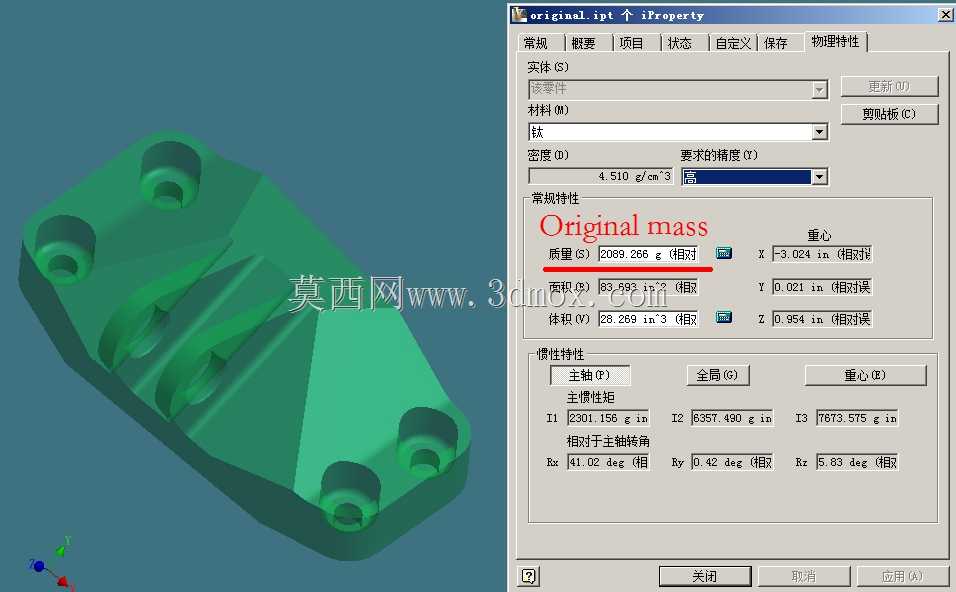

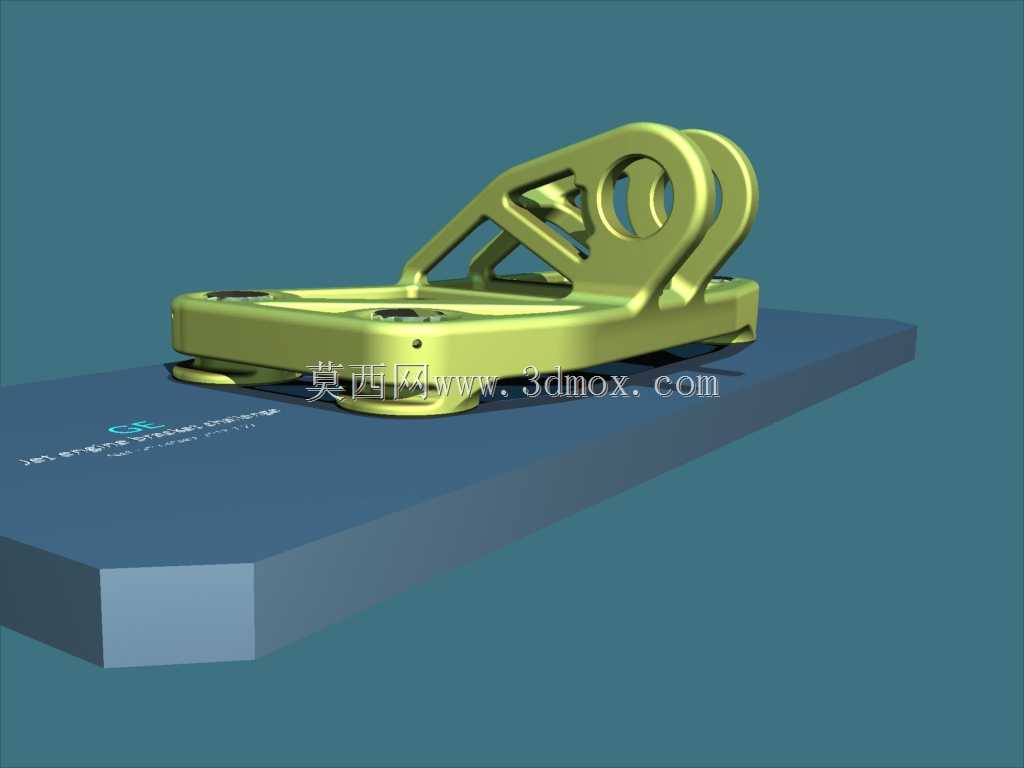

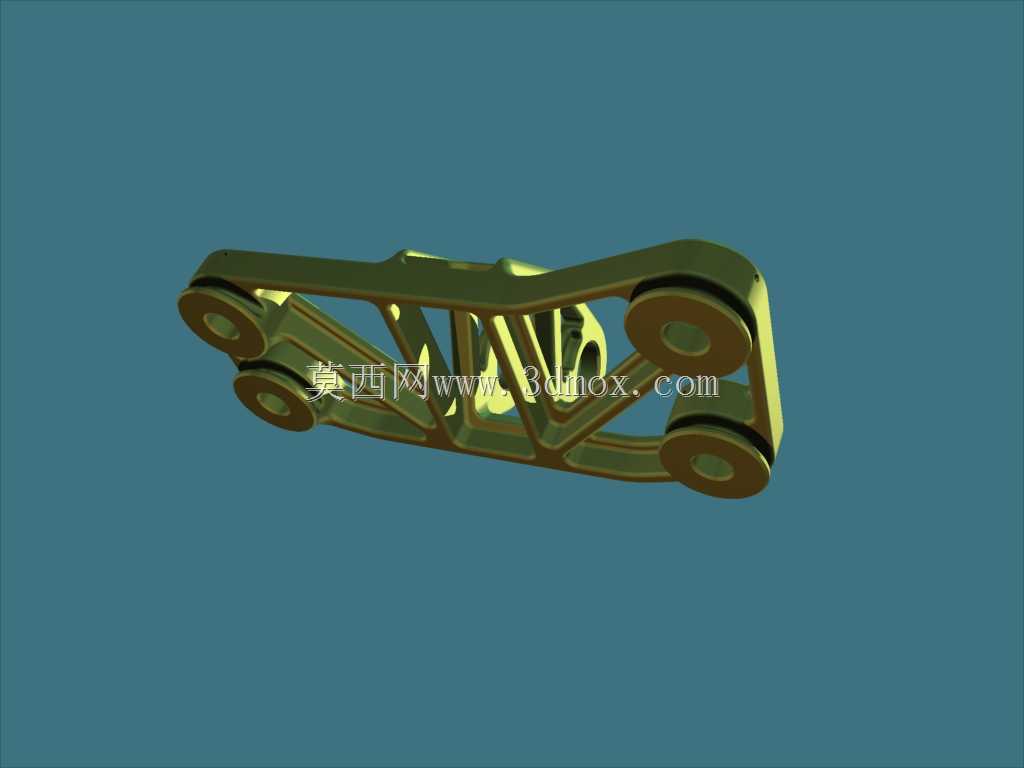

该支架作为航空喷气发动机的附属安装承力构件，主要用于发动机外围管路、附件机匣相关组件与发动机主承力机匣的连接固定，在实际装机场景中，需要同时承受发动机工作过程中传递的高频振动、不同飞行工况下的过载载荷，以及温度交变带来的结构应力，对结构的刚度、疲劳强度都有极高要求。从结构设计逻辑来看，该方案在原始支架的基础上做了针对性的拓扑优化，在保证四个安装孔位同轴度、安装面平面度满足装配公差要求的前提下，去除了原始结构中所有非承力区域的冗余材料，通过一体化的桁架式筋条布局重构载荷传递路径，让支架承受的载荷能够顺着连续的筋条结构均匀分散到各个安装点位，避免局部应力集中带来的疲劳失效风险。在安装边界设计上，四个带衬套的安装孔位完全匹配原有接口的位置度要求，不需要对发动机原有安装基面做任何修改即可实现原位替换，支架整体的外轮廓尺寸严格控制在原有安装空间的包络范围内，不会和周边的管路、线缆以及其他附件产生运动干涉，适配发动机维护过程中的拆装操作空间要求。结构细节上，所有的筋条过渡位置都做了大圆角顺滑处理，避免直角结构带来的应力集中问题，安装孔位置的局部加厚设计保证了螺栓连接区域的挤压强度，能够承受螺栓预紧力以及工作过程中的交变拉压载荷，不会出现安装孔变形、开裂的问题。和原始实心结构相比，优化后的支架在一阶固有频率、静载变形量等核心性能指标完全满足设计要求的前提下，实现了大幅减重，有效降低发动机的整体附属结构重量，对于提升航空装备的载荷效率、降低燃油消耗有实际的工程价值。这类拓扑优化的承力支架设计思路，也可以复用到其他对重量敏感的高端装备承力构件设计中，在保证结构可靠性的前提下最大化挖掘材料的性能潜力，平衡结构强度、刚度与重量之间的设计矛盾。
