机场滑行道8寸嵌入式LED中心线灯具结构

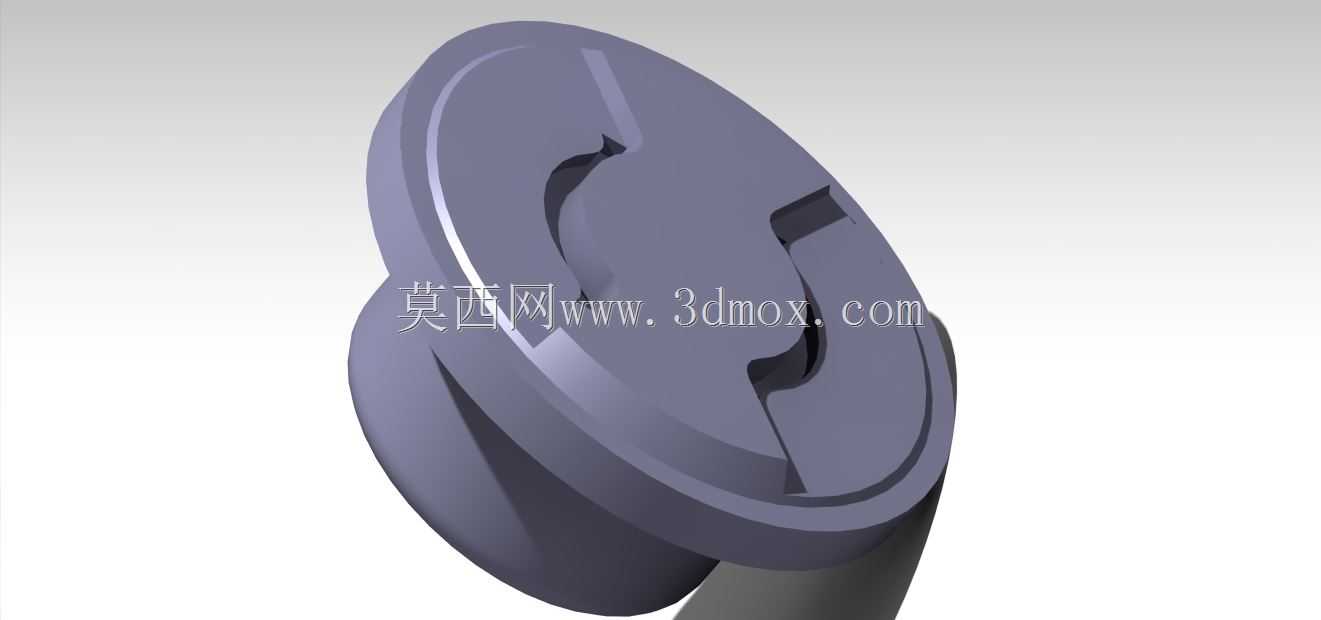

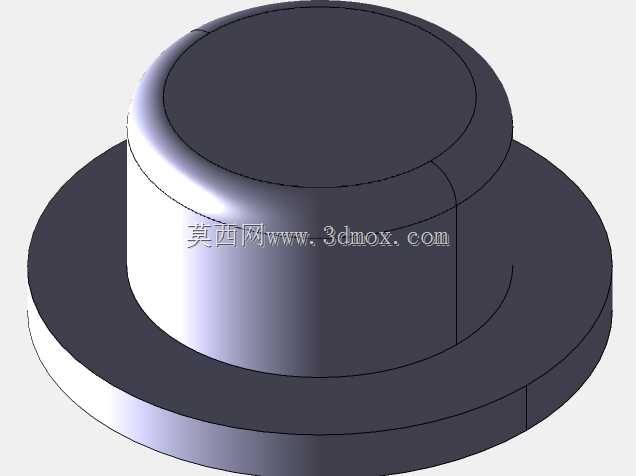

这款嵌入式助航灯具主要应用于民用、运输类机场的滑行道中心线区域，属于机场目视助航设施的核心组成部件，安装位置与滑行道道面齐平，负责在低能见度、夜间运行场景下为飞行员提供清晰的滑行路径指引，明确滑行道的中线走向，避免航空器偏离指定滑行路线，降低地面滑行冲突、道面剐蹭的风险。从结构设计来看，整体采用矮型圆盘式嵌入结构，外露面与道面完成面保持齐平，不会突出道面形成障碍物，能够承受航空器滑行时的轮胎碾压荷载，外壳的圆弧过渡设计可以减少轮胎接触时的冲击力，同时避免积雪、积冰在灯具表面堆积，降低日常场务维护的清理难度。灯具上部的出光结构采用定向配光设计，光线沿滑行道中心线双向投射，光强分布符合机场助航灯光的光学要求，能够在飞行员的观察视角范围内形成连续清晰的光带，同时避免光线直射飞行员眼部造成眩光干扰。设计过程中需要严格控制安装边界尺寸，嵌入道面的筒体部分外径、深度要匹配场道施工时的预留安装坑尺寸，法兰边的承压面要与道面基础紧密贴合，确保长期承受动荷载时不会出现沉降、移位问题。灯具外壳采用高强度耐压材质，表面做抗腐蚀、抗紫外线处理，能够适应机场户外的极端环境，耐受夏季道面高温、冬季融雪剂腐蚀、航空器气流冲击等复杂工况。内部的光源腔体做密封设计，满足户外防水防尘要求，避免雨水、道面扬尘进入腔体影响光源寿命。从建模细节来看，模型还原了灯具外壳的加强筋结构、安装定位槽、出光口的遮光结构，能够直观呈现灯具的装配关系，可用于机场助航灯光系统的布局仿真、安装施工交底、道面结构协同设计等场景，帮助设计人员核对灯具与道面配筋、排水沟槽的位置冲突，提前优化场道施工的预留方案，也可用于助航灯光运维人员的结构认知培训，清晰展示灯具的外部结构与安装配合关系。
