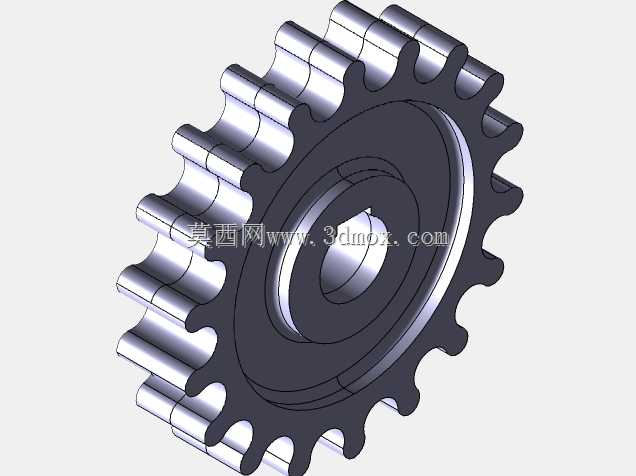

CA6140车床排挡机构传动齿轮结构

　　在普通卧式车床的进给与主轴变速传动链中，排挡机构的核心传动齿轮是实现转速切换、扭矩传递的关键承载零件，这类零件的设计合理性直接决定车床换挡操作的顺畅度、传动精度以及长期运行的可靠性。不同于通用减速箱内的定轴传动齿轮，CA6140车床排挡用齿轮需要兼顾滑移换挡的滑动导向需求与啮合传动的承载需求，齿部参数的匹配、轮毂结构的设计都需要结合车床主轴箱的实际装配空间做针对性调整。从实际应用场景来看，这类齿轮安装在车床主轴箱的滑移轴上，操作人员切换主轴转速时，通过操纵机构带动拨叉拨动该齿轮沿轴向滑动，与不同齿数的配对齿轮啮合，从而实现不同传动比的切换，覆盖车床不同加工工况下的转速需求，无论是低速大扭矩的重切削加工，还是高速小进给的精加工场景，

　　该齿轮都需要稳定传递动力，避免换挡卡滞、打齿等故障。在功能特性设计上，该齿轮采用直齿圆柱齿形设计，齿顶与齿端做了专门的倒角修型，能够减少滑移换挡时的齿端撞击，降低换挡阻力，避免啮合过程中出现齿部卡滞；轮毂部分设计有与花键轴匹配的内花键孔，既可以保证齿轮沿轴向滑动时的导向精度，又能可靠传递旋转扭矩，避免传动过程中出现周向窜动；齿宽参数经过匹配计算，既保证啮合时的接触面积足够承载切削扭矩，又控制齿轮自身重量，减少滑移换挡时的操作阻力，同时避免齿宽过大导致的轴向安装空间不足。设计思路上，首先需要匹配CA6140车床主轴箱的传动链参数，确定齿轮的模数、齿数、压力角等核心齿部参数，保证与相邻传动齿轮的中心距符合主轴箱的轴系布局要求，

　　避免出现传动干涉；其次要结合换挡拨叉的安装位置，在齿轮轮毂外侧设计对应的拨叉槽，槽宽与拨叉端部尺寸匹配，槽的位置保证齿轮滑移到各个挡位时都能与配对齿轮实现全齿宽啮合，同时拨叉槽的边角做圆角过渡，减少应力集中，避免长期拨动过程中出现槽边开裂；内花键的参数需要与安装轴的花键规格完全匹配，配合间隙控制在合理范围，间隙过大会导致传动时齿轮晃动，影响传动平稳性，间隙过小则会导致滑移换挡阻力过大，操作卡顿。外形尺寸与安装边界方面，齿轮的齿顶圆直径需要严格控制，保证齿轮在轴上滑移到各个极限位置时，齿顶不会与箱体内壁、相邻轴系的零件发生碰撞；轮毂的轴向长度需要结合花键的有效配合长度设计，保证齿轮在任意挡位时，内花键与轴的花键段都有足够的啮合长度，

　　避免出现局部受力过大导致的花键磨损；齿轮的整体厚度需要匹配主轴箱内相邻零件的轴向间隙，安装后齿轮端面与相邻固定零件之间保留合理的游动间隙，避免运转过程中出现端面摩擦。从实际加工与装配的角度，这类齿轮的齿部需要经过高频淬火处理，保证齿面硬度满足长期啮合传动的耐磨需求，同时芯部保持足够的韧性，能够承受换挡时的冲击载荷；内花键与拨叉槽的加工精度需要控制在合理公差范围内，保证装配后滑移顺畅，传动无卡滞。在建模过程中，需要重点还原齿形的渐开线轮廓、内花键的齿形参数、拨叉槽的位置与尺寸，同时还原齿端倒角、轮毂圆角等工艺结构，保证模型能够直接用于装配干涉检查、运动仿真验证，也能为后续的零件加工、工艺编制提供准确的三维参考。这类齿轮作为车床排挡机构的易损件，准确的三维模型也能为设备维修时的备件测绘、替换件加工提供参考依据，减少测绘过程中的尺寸误差，提升备件替换的适配性。
