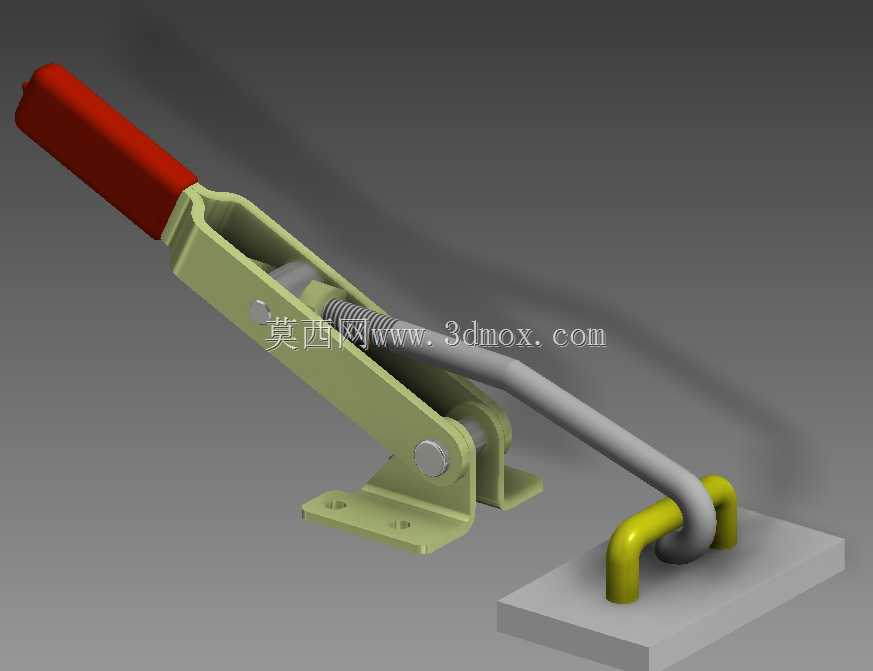

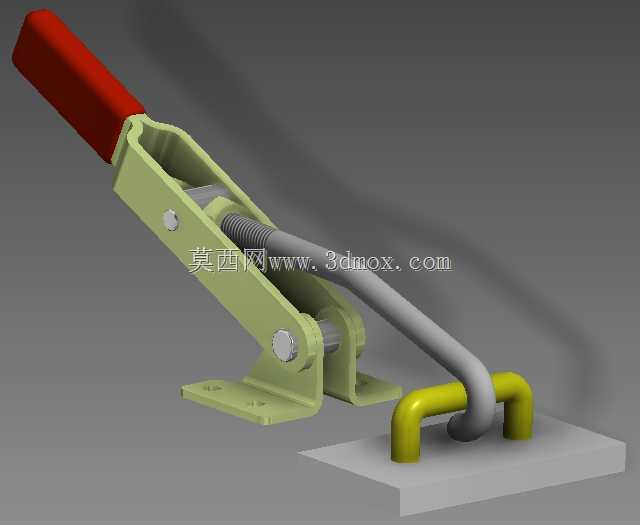

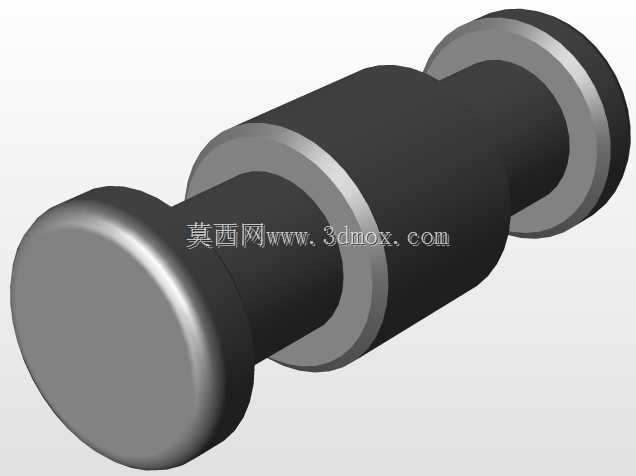

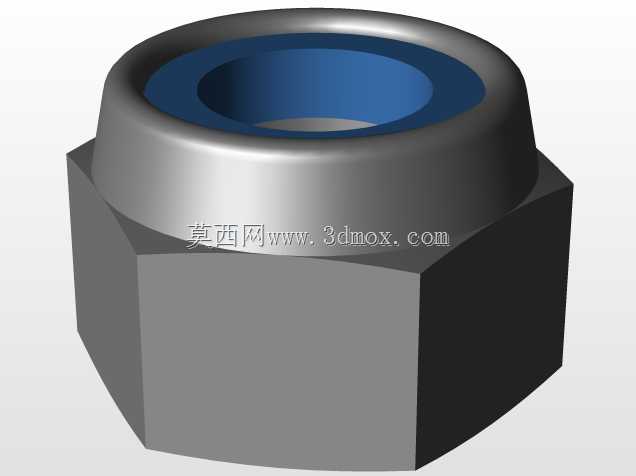

快速压紧式水平搭扣锁具结构

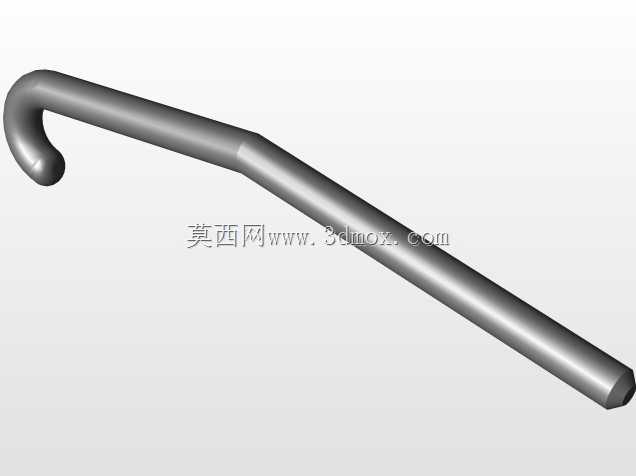

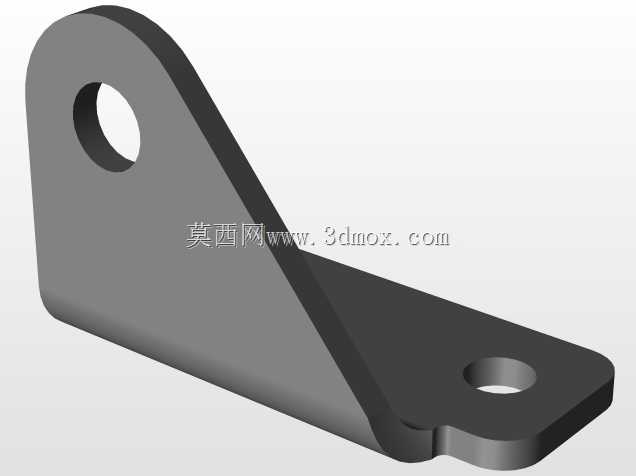

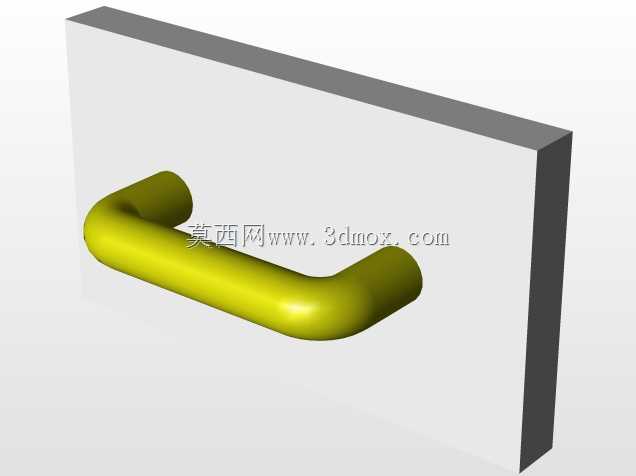

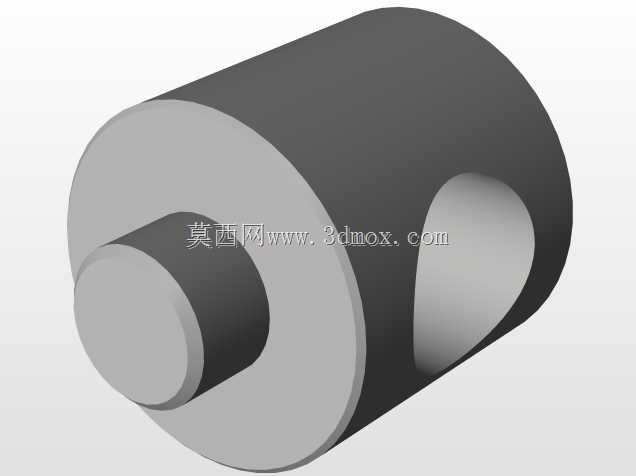

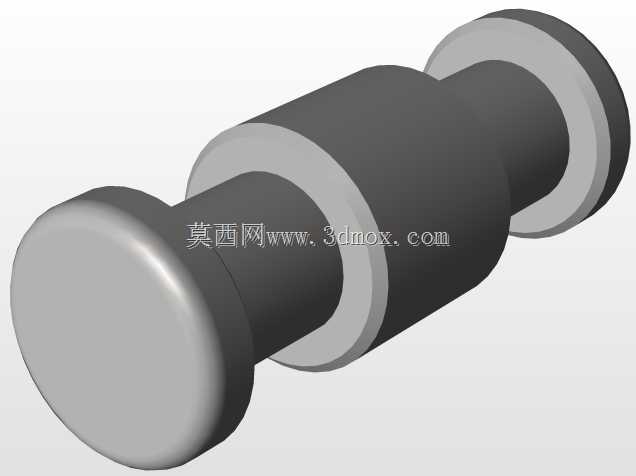

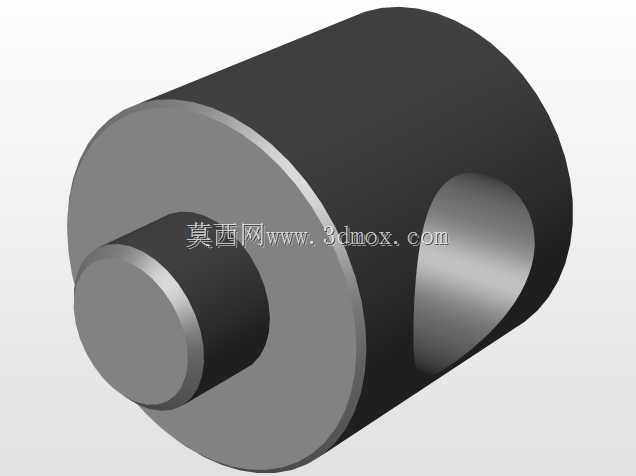

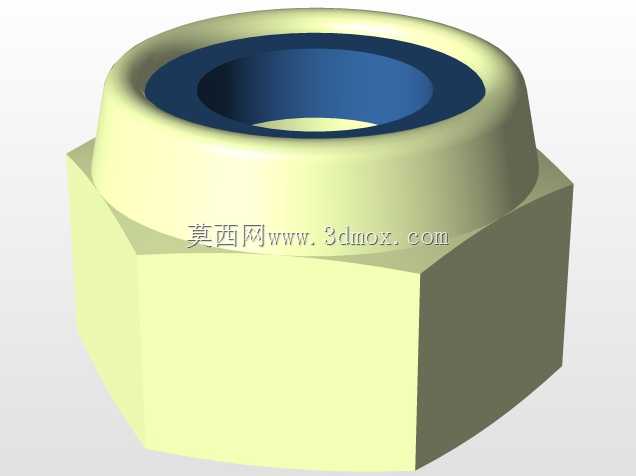

这类水平式快速搭扣，在工装夹具、箱体舱门、小型设备检修盖的压紧固定场景里应用极广，相比螺栓紧固的方式，它不需要额外工具，徒手就能完成锁紧与解锁动作，单步操作耗时不到一秒，在需要频繁开合的工位上能大幅降低操作辅助时间。从结构设计来看，这套搭扣采用了肘节过死点的锁紧原理，手柄下压到最终位置时，连杆机构会越过力学死点，即便承受一定的振动载荷也不会自行松脱，锁紧状态下能提供稳定的持续压紧力，避免被固定件出现窜动、缝隙过大的问题。底座部分设计了两个沉头安装孔，安装时可以将底座通过螺栓固定在机架或者固定基座上，安装孔的间距预留了足够的调整余量，能适配不同厚度的安装板，不需要额外做定制化的孔位加工。挂钩部分采用了弯折成型的圆钢结构，和底座上的挂点配合时，圆弧接触面能减少应力集中，长期反复开合也不容易出现磨损变形，挂钩的弯折角度经过反复校核，锁紧时能自然导入挂点，不会出现卡滞、对位不准的问题。手柄部分套有绝缘防滑套，即便手上沾有少量油污或者切削液，操作时也不会打滑，握持的受力角度符合人体工程学，下压锁紧时不需要施加过大的手动力，普通操作人员单手就能完成操作。整套机构的弹簧部件在解锁过程中能提供复位助力，手柄抬起时会自动带动连杆复位，不会出现部件垂落磕碰安装面的问题。在实际选型应用时，需要注意底座的安装边界尺寸，预留出手柄开合的摆动空间，避免手柄下压时和周边的结构件发生干涉，同时要根据被压紧件的密封压缩量需求，调整挂钩的有效扣合长度，保证锁紧后能达到预期的压紧力，既不会因为压力过大导致被压件变形，也不会因为压力不足出现密封失效、连接松动的问题。这类搭扣除了工业工装场景，也常用在物流周转箱、特种车辆舱门、户外设备柜体上，对环境的适应性较强，表面做了喷塑处理，具备基础的防锈能力，在普通车间环境下长期使用也不会出现锈蚀卡滞的问题。
