半英寸规格电磁控制工业阀门结构设计

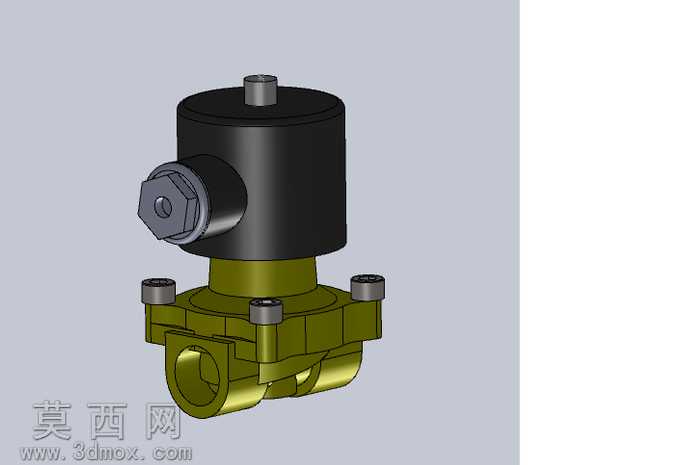

本作品为半英寸规格电磁驱动工业阀门的三维参数化建模成果，建模过程严格遵循工业阀门的实际生产尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模前期先梳理阀门的功能模块拆分逻辑，将整体结构划分为电磁驱动头部、中间密封衔接段、下部流体通断阀体三个核心功能区块，各区块独立完成零件建模后再通过标准配合关系完成总装，确保各部件的装配公差符合实际工业装配要求。材质渲染阶段针对不同部件的实际工业用材做了精准的材质匹配：上部电磁驱动外壳采用哑光黑色硬质工程塑料材质，还原工业电磁阀线圈防护壳的磨砂质感，侧部接线端的金属锁紧螺母做了镀锌金属的哑光金属质感处理，还原紧固件的真实表面纹理；下部阀体部分采用军绿色金属漆材质，模拟铸铜阀体经氧化处理后的表面质感，阀体上的四个紧固螺栓做了亮面金属材质区分，清晰呈现紧固件与阀体主体的材质差异，接口处的通流内壁做了轻微的金属反光处理，还原金属流道的加工表面特征。结构设计上，上部电磁驱动模块内置动铁芯、静铁芯与线圈容纳腔，侧部预留标准接线锁紧结构，满足现场布线的防护与固定需求；中间衔接段设置密封隔套结构，实现电磁腔与流体腔的介质隔离，避免流体介质渗入电磁线圈造成故障；下部阀体为两通式流道结构，公称通径对应半英寸管路规格，四个角位的紧固螺栓采用对称排布设计，保证阀体上下盖合后的密封压力均匀分布，流道内部的启闭密封面做了贴合度优化设计，确保电磁驱动头动作时，阀芯能够精准落位实现流道的通断控制。建模过程中对所有活动配合面做了干涉检查，验证电磁驱动头的动作行程与阀芯升降行程的匹配度，确保虚拟装配状态下无结构干涉，能够直观演示电磁阀得电启闭、失电复位的完整动作逻辑，模型保留了完整的建模特征树与装配配合关系，可直接用于结构验证、产品演示或后续的工程图导出工作。
