摩托车管路快接式节流阀组件三维结构

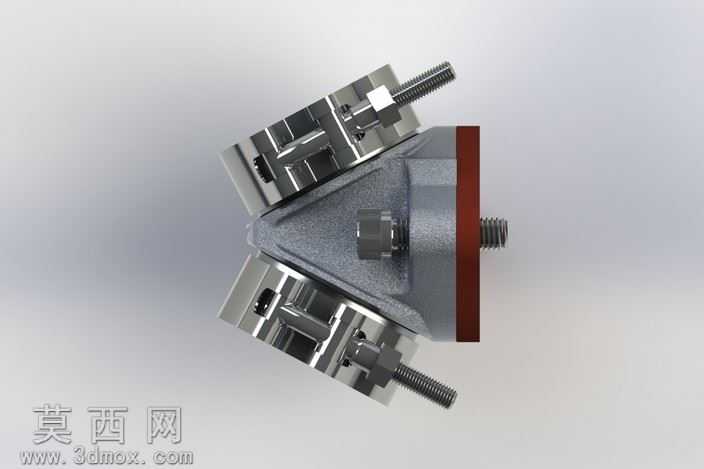

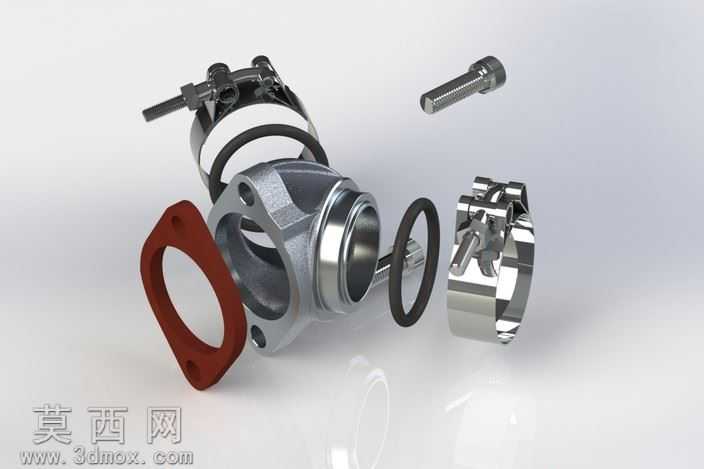

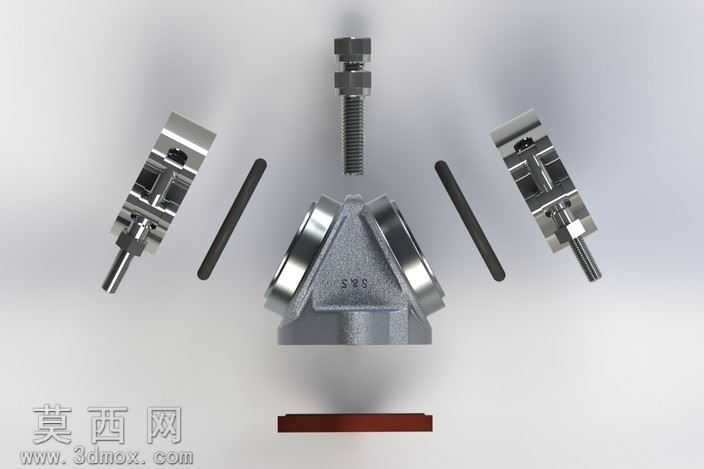

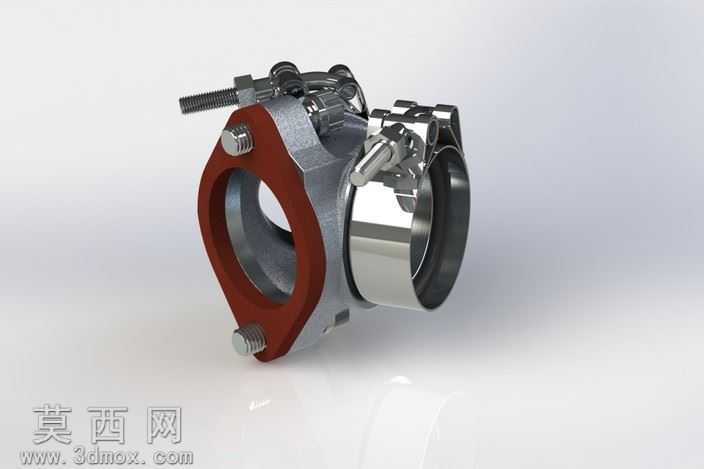

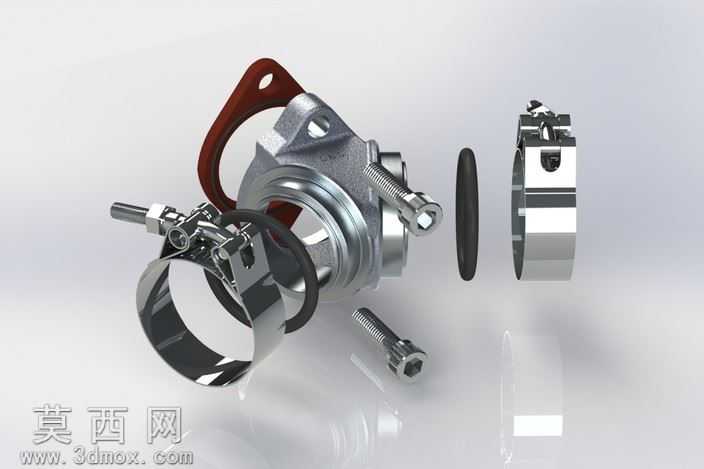

本作品为摩托车进气系统配套的快接式节流阀组件三维建模成果，建模阶段以实际车用节流阀的装配逻辑为核心依据，在三维软件中先完成各独立零件的参数化草绘，通过拉伸、旋转、扫描切除等基础特征命令搭建零件主体轮廓，再针对密封槽、卡接齿、安装孔位等细节结构做精细化特征处理，确保每一处尺寸匹配车用管路的通用装配公差要求。渲染阶段采用工作室级光照环境搭建，主光源采用45度侧上方柔光打亮金属主体的机加工面，辅助光源补光消除卡箍、螺栓等小零件的暗部死黑，添加微弱环境反射模拟金属零件的真实质感，背景采用浅灰渐变纯色突出组件本身的结构层次，同时通过爆炸视图的排布方式，将所有装配零件沿装配轴线方向有序拆分，清晰展示各零件的装配顺序与配合关系。材质设置上针对不同零件的实际材质做区分处理：阀体主体采用铸铝材质，调整粗糙度参数还原铸铝件表面细微的磨砂质感，边缘处添加轻微的倒角高光模拟机加工后的亮边效果；密封垫片采用耐油橡胶材质，调高粗糙度、降低反射强度还原橡胶件的哑光质感，同时添加细微的表面凹凸纹理模拟橡胶压制的成型痕迹；卡箍与紧固螺栓采用镀锌钢材材质，添加微弱的金属镀层反射效果，还原标准紧固件的表面质感；密封圈采用黑色丁腈橡胶材质，调整材质颜色与粗糙度，与红色密封垫片形成视觉区分。结构设计上，该组件采用快装式卡接结构，无需专用工具即可完成管路的对接与拆卸，阀体内部的节流通道做了顺滑的流道曲面处理，减少进气阻力，密封结构采用双O型圈加端面垫片的组合密封形式，可满足摩托车进气系统的负压密封要求，夹钳结构采用快拆式扳把设计，扳动扳把即可实现卡箍的锁紧与松开，适配不同外径的进气软管。设计思路围绕摩托车改装与维修场景的实际需求展开，所有零件均采用可编辑的参数化特征建模，可根据不同排量车型的管路尺寸快速调整参数完成适配，爆炸视图的呈现方式可帮助使用者快速理解装配逻辑，既可以作为维修教学的演示模型，也可作为改装部件设计的参考基础，模型各零件间无干涉、配合间隙符合实际装配要求，可直接导出工程图用于生产加工参考。
