设备配套防振安装支座结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247049
  • 设备配套防振安装支座结构设计
  • 设备配套防振安装支座结构设计
  • 设备配套防振安装支座结构设计
  • 设备配套防振安装支座结构设计

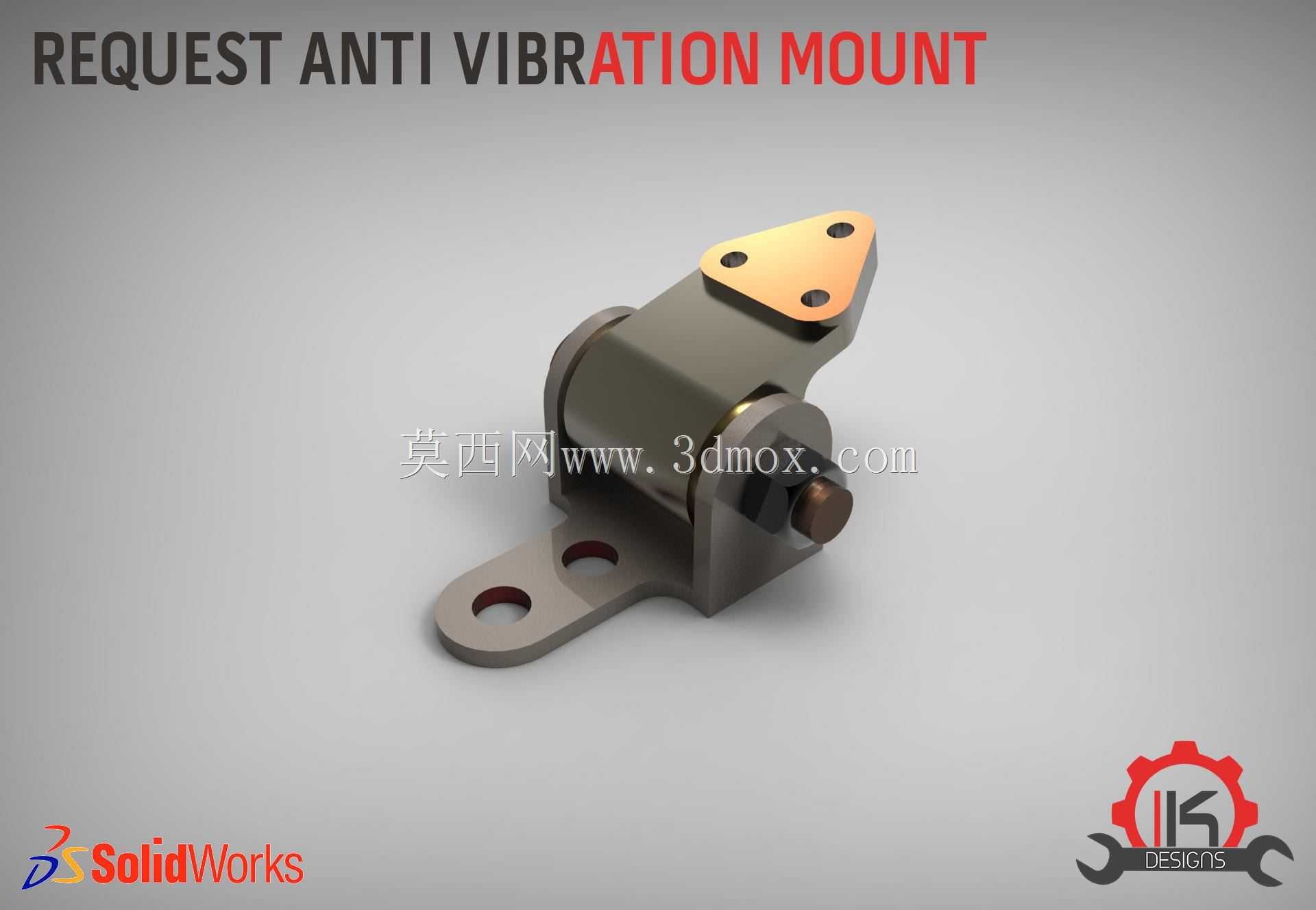

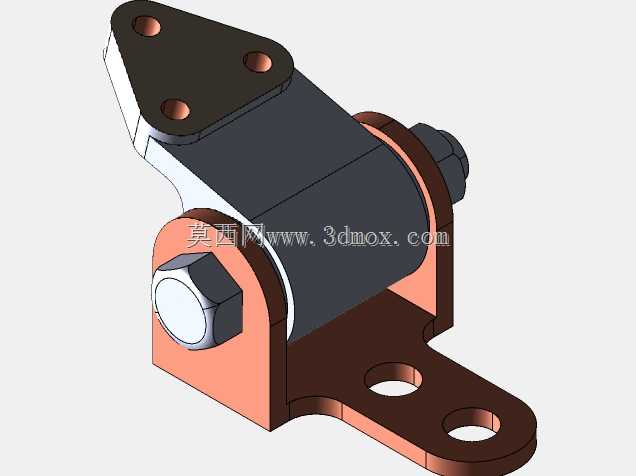

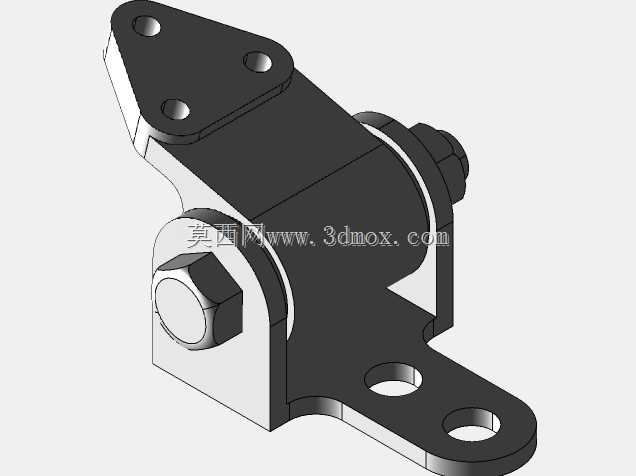

这类防振安装支座多应用在动力设备与安装基座的连接环节,常见于小型内燃机、车载辅助动力单元、工业输送线驱动模组、精密检测设备的安装点位,核心作用是阻断设备运行产生的振动向安装基座传递,同时抵消外部传导至设备的振动冲击,避免振动引发的紧固件松脱、内部精密元件偏移、管路焊缝疲劳开裂等问题。从结构设计来看,该支座采用上下分体式安装板配合中间弹性阻尼体的结构形式,下安装板设置两个长圆形安装孔,可适配安装基面的孔位偏差,安装时无需对基座孔位进行二次扩孔修正,降低现场安装的调整工作量;上安装板采用三角形布置的三个安装孔,三点定位的形式可保证被支撑设备与支座连接的贴合度,避免多点安装出现的过定位应力,安装孔的倒角处理可避免螺栓装配时的螺纹刮伤,也能引导螺栓顺利穿入。中间的阻尼缓冲部分采用金属壳体包裹弹性阻尼元件的结构,金属外壳可约束阻尼元件的径向过度形变,避免设备启停瞬间的大位移冲击造成阻尼元件撕裂,同时金属外壳可隔绝外部油污、粉尘对阻尼元件的侵蚀,延长支座在复杂工业环境下的使用寿命。设计过程中需要重点匹配安装边界尺寸,下安装板的孔距要适配常见的型材安装基面、设备安装槽钢的孔位标准,上安装板的孔位布局要覆盖多数小型动力设备的底部安装孔距范围,整体安装高度要控制在合理区间,避免过高导致设备重心偏移,也不会因为高度不足导致阻尼元件压缩量不够影响隔振效果。支座的侧向设置的锁紧调节结构,可根据被支撑设备的重量调整阻尼元件的预压缩量,针对不同重量的设备匹配对应的刚度,保证隔振效率处于最优区间,调节结构采用细牙螺纹配合锁紧螺母,调整完成后可锁死固定,避免设备长期运行后调节位置出现偏移。在实际选型应用中,这类支座可根据承载需求调整阻尼元件的硬度,针对重载工况选用更高硬度的阻尼材料,轻载精密设备选用低硬度高阻尼的材料,安装时需要保证同一台设备下的多个支座压缩量一致,避免设备出现倾斜偏载。
