通用自动化气动执行气缸结构设计

在自动化生产线的工位布局设计中，气动执行元件的选型与结构适配直接决定了工位动作的可靠性与维护成本，这款双作用拉杆式气缸的结构设计，正是面向通用自动化场景的常规直线动作需求开发，可覆盖轻工装配、物料移栽、工装夹紧、工件推料等多数需要直线往复出力的工位。从实际使用场景来看，这类气缸常被布置在装配线的工件定位工位，配合磁性开关实现伸出、缩回两个位置的信号反馈，完成工件到位后的夹紧锁定；也可用于小型物料的短距离推送，搭配直线导轨承担轻载工况下的往复传动，相比电动推杆具备响应速度快、结构简单、维护便捷的优势，在压缩空气气源覆盖的车间环境中适配性极强。

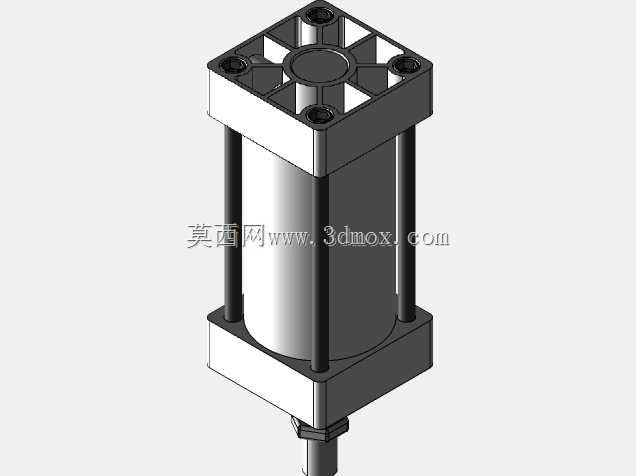

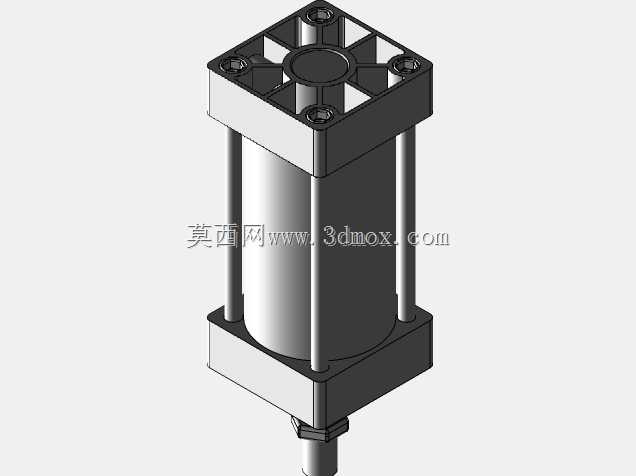

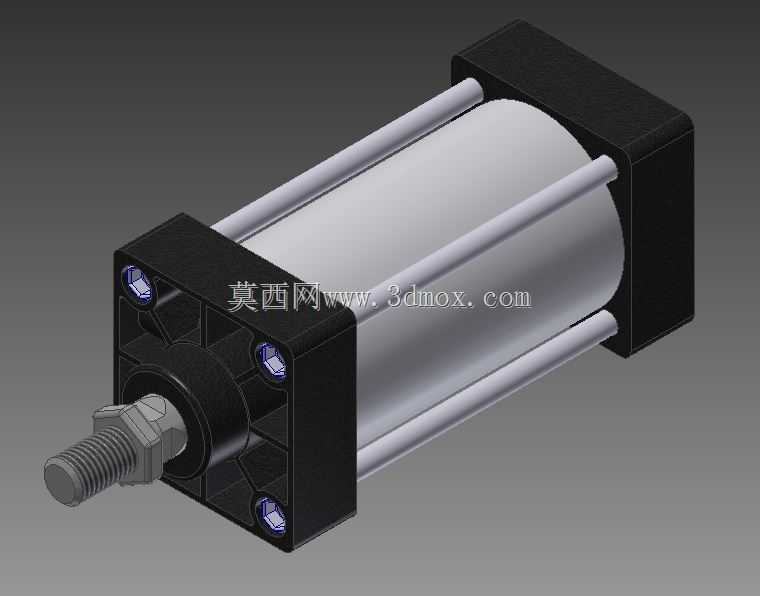

设计层面采用了经典的四拉杆锁紧结构，两端端盖通过四根平行拉杆完成拉紧密封，缸筒选用硬质阳极氧化铝合金材质，内壁做高精度珩磨处理，降低活塞往复运动的摩擦阻力，同时保证腔体的密封性能，减少长期运行后的气体内泄。活塞部位搭配双向耐磨密封圈，兼顾动密封效果与运动顺滑度，活塞杆采用调质处理的中碳钢材质，表面做硬铬镀层处理，提升耐磨性能与防锈能力，前端活塞杆螺纹采用标准公制规格，可直接匹配浮动接头、连接法兰、Y型接头等常规安装附件，无需额外做转接加工。

尺寸边界上，这款气缸缸径为80mm，对应额定气源压力下可提供稳定的直线推力与拉力，行程设定为100mm，可满足多数短行程动作的工位需求，活塞杆端外螺纹直径25mm，适配常规的附件安装尺寸。安装方式上支持多种灵活配置，两端端盖预留了标准安装孔位，可实现脚座安装、法兰安装、耳轴铰接安装等多种固定形式，设计人员在做三维布局时，可直接根据工位的安装空间调整固定方式，不需要额外修改气缸主体结构。

在建模细节处理上，所有密封槽的尺寸都按照气动元件的标准公差设定，拉杆的安装位置、端盖的止口配合尺寸都严格对应行业通用规范，导入装配环境后可直接完成与周边安装板、接头、磁性开关的装配配合，不需要反复调整配合尺寸。这类气缸的结构设计没有冗余的特殊结构，所有零部件都采用行业通用的规格参数，后期维护时可直接替换同规格的密封件、活塞杆等易损件，降低设备的全生命周期维护成本，对于做通用自动化设备设计的工程师来说，这类标准化的气缸模型可直接调用到装配体中，大幅缩短方案设计阶段的建模时间，同时避免因自行建模的尺寸偏差导致后续加工、选型出现错漏。
