起重作业用水平钢箱夹持吊具结构

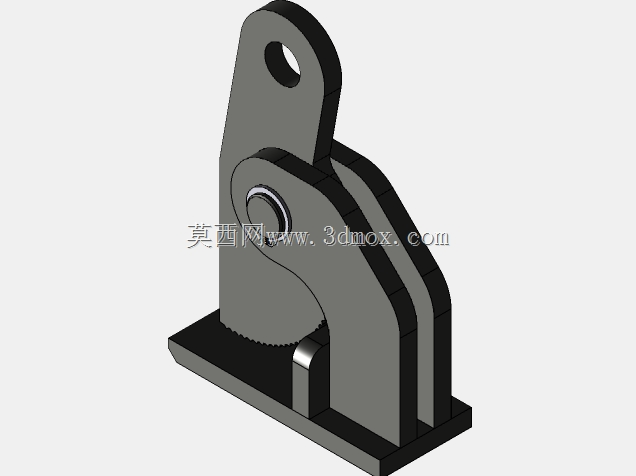

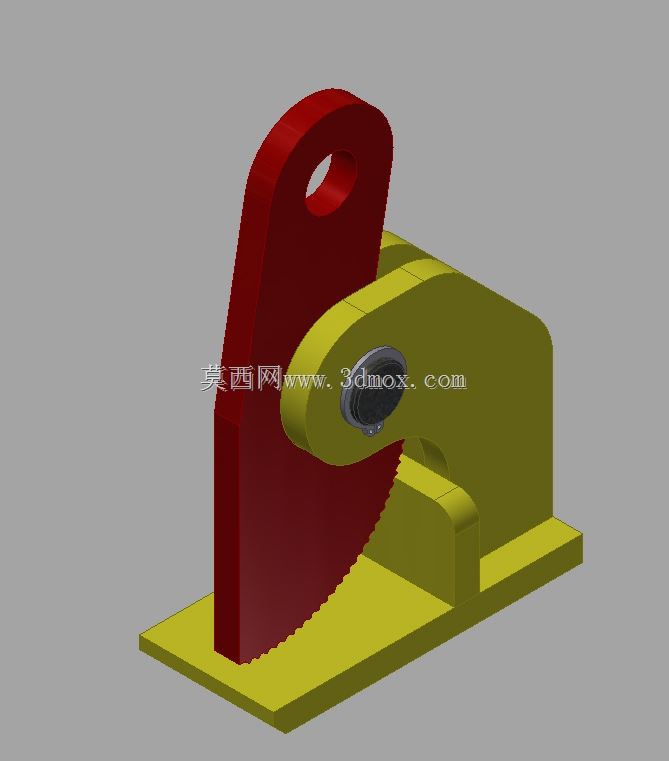

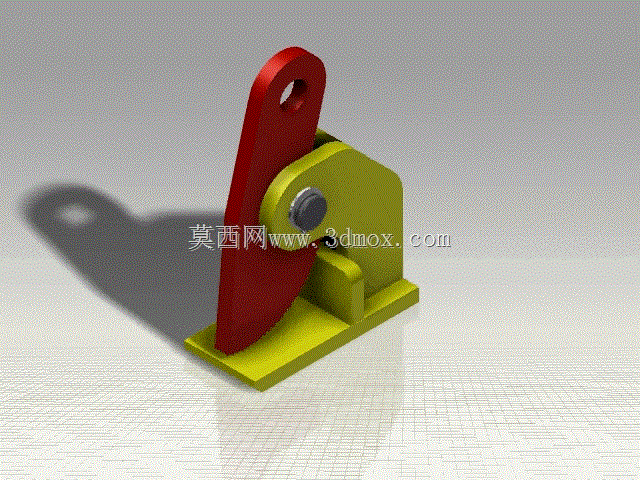

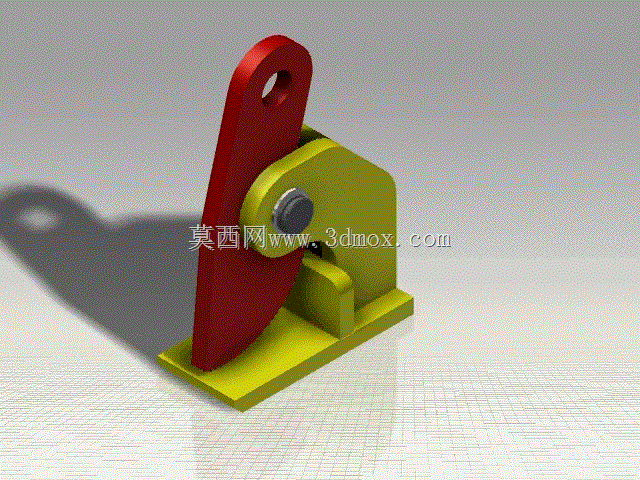

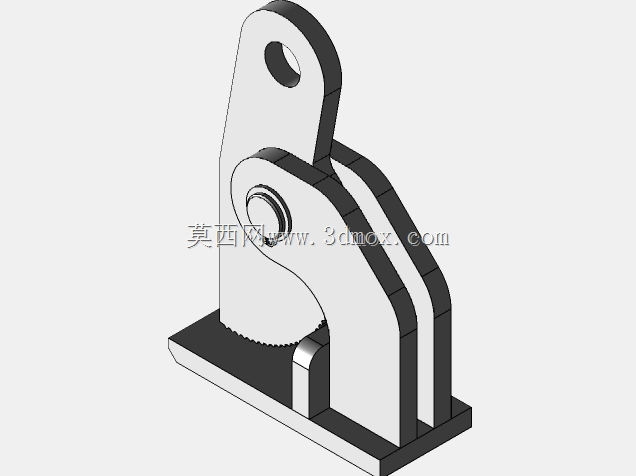

　　在型材转运、钢材仓储、钢结构预制件吊装的作业场景里，这类水平夹持吊具是替代传统钢丝绳捆扎、卸扣吊装的核心配套工装，尤其适配厚度规整的水平放置钢箔、薄钢板、箱式钢构件的短距离转运与工位上下料，能避免捆扎过程中对工件边缘的压痕损伤，同时大幅缩减吊装前的捆扎准备时间，在中小吨位起重作业的工位流转环节应用占比很高。从结构功能来看，这套夹持机构依靠吊点起升时的拉力自动触发锁止，无需额外人工操作锁紧机构：当吊具上方吊孔挂入起重机吊钩起升时，红色的摆动夹板会绕中部销轴产生回转力矩，配合黄绿色的基座承托面，对插入夹板与基座间隙内的工件产生垂直于接触面的正压力，依靠接触面的静摩擦力平衡工件自重，实现起吊过程中的自动夹紧；当工件落位到指定承载面、

　　吊具拉力卸载后，摆动夹板在自身重力作用下松脱，可直接水平撤出吊具完成脱钩，全程无需人工靠近吊装工位操作锁紧件，能有效降低吊装作业的安全风险。设计层面上，这套结构的受力路径做了明确的优化：摆动夹板的回转销轴采用台阶式轴肩定位，避免销轴受剪时出现轴向窜动，夹板的夹持面做了微齿形的防滑处理但未做尖锐倒角，防止划伤软质箔材工件表面；基座的底部安装面为整面式平板结构，可直接适配不同规格的起重吊梁安装孔位，无需额外加工过渡连接座。从安装边界来看，基座的整体安装面宽度控制在常规小型起重吊具的适配范围内，吊孔的内径尺寸匹配1吨级以内起重机的吊钩直径，夹持开口的调节范围覆盖常规薄钢箔、小型钢箱的厚度区间，当工件厚度超出开口范围时，

　　可通过更换不同长度的销轴限位套调整开口行程，不需要更换整套夹具体。实际作业中要注意，这类夹具有明确的承载重心要求，工件插入夹持间隙的深度需要超过夹板长度的三分之二，避免起吊过程中工件重心偏移导致滑脱；夹板与基座的铰接位置需要定期加注润滑脂，防止长期露天作业出现锈蚀卡滞，导致起升时夹板无法正常回转锁止。不同于电磁吊具需要配套供电线路、真空吊具需要配套气源的限制，这种纯机械结构的夹持吊具不需要额外的动力配套，可直接适配各类手动葫芦、桥式起重机、悬臂吊的吊装作业，在无供电的野外钢材临时转运场景也能正常使用。结构的应力集中位置主要分布在吊孔下方的夹板过渡圆弧处、销轴与基座的连接孔位置，建模时这两个位置都做了圆角过渡处理，避免长期受交变载荷出现疲劳裂纹；基座的承托面与夹板的夹持面保持平行度公差要求，防止夹紧时出现点接触导致夹持力不足，工件表面压痕不均的问题。
