25kV级300A三层堆叠有载中压开关结构

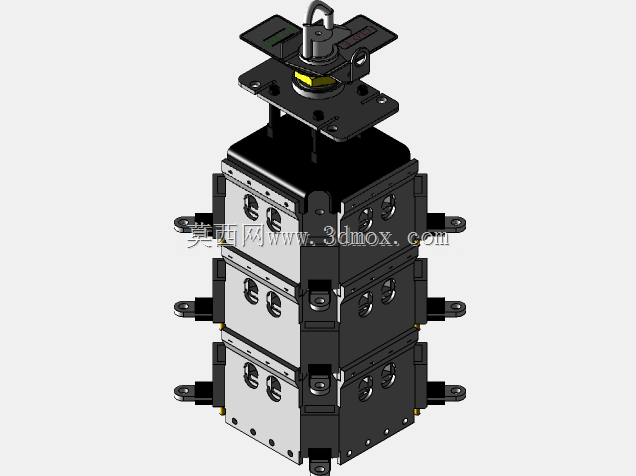

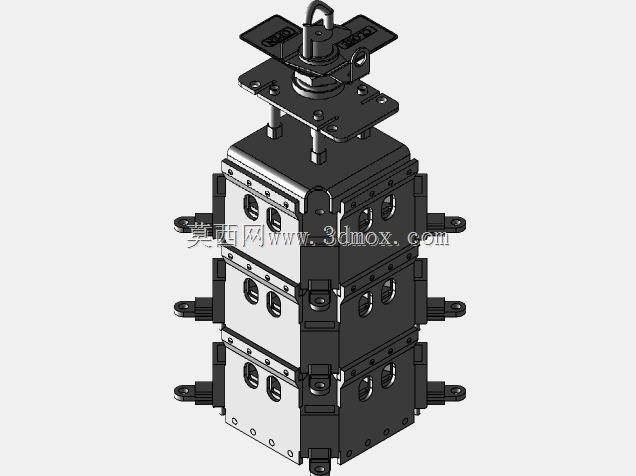

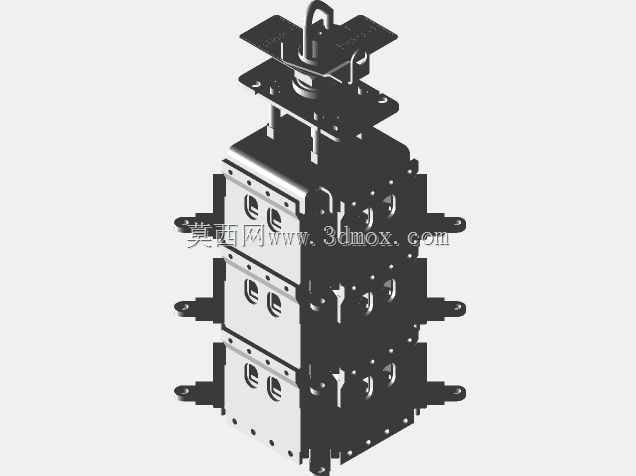

　　在中压配电网的有载调压场景里，这类三层堆叠结构的开关承担着带负荷切换调压绕组分接头的核心作用，区别于无载分接开关必须断电操作的限制，它能在变压器持续带载运行的状态下完成调压档位切换，避免供电中断对工业生产、民生用电造成的影响，常见于25kV电压等级、额定电流300A的油浸式或干式配电变压器内部，也可适配同电压等级的环网柜、固定式中压配电屏的回路切换需求。从结构设计逻辑来看，采用三层垂直堆叠的布局是为了在有限的柜体安装空间内，整合三相独立的触头灭弧单元，每一层对应一相的分接回路，层间通过绝缘隔板实现电气隔离，顶部的操作机构通过贯穿的绝缘转轴同步驱动三层的动触头动作，保证三相分接切换的同期性，避免切换过程中出现三相不同期导致的过电压、

　　环流问题。顶部的操作机构集成了档位指示、位置锁定结构，带挂锁孔的操作手柄可以在检修、停运状态下实现机械闭锁，防止误操作触发开关动作，手柄下方的指示盘能直观显示当前所处的调压档位，运维人员无需拆解设备即可确认开关工作位置。每相单元的侧面都预留了螺栓式接线端子，端子伸出方向统一朝向柜体侧方，方便与变压器绕组引线、柜内母排进行螺栓压接，接线端子的排布间距满足25kV电压等级的电气间隙要求，无需额外增加绝缘护套即可避免相间、相对地的飞弧风险。开关主体的框架采用高强度工程塑料与镀锌钢板组合结构，金属安装板上预留了四个对称的安装固定孔，安装时可以通过螺栓直接固定在变压器油箱的安装支架或者柜内的安装梁上，

　　安装边界的尺寸适配常规中压柜的内部安装腔室，不需要对柜体进行额外的扩孔、裁切改造。动触头部分采用滚动接触式结构，相比滑动触头能有效降低切换过程中的接触电阻，减少长期带载运行的触头温升，每相回路都搭配了独立的灭弧栅结构，切换过程中产生的电弧会被栅片分割成多段短弧，在电流过零点时快速熄灭，避免电弧长期灼烧触头导致接触不良、熔焊故障。层间的绝缘转轴采用耐高压、耐老化的环氧玻璃布材质，既可以传递操作扭矩，又能实现上下层带电单元之间的绝缘隔离，转轴与各层动触头的连接采用花键配合结构，装配时不需要复杂的对位调整，就能保证三相触头的动作同步误差控制在允许范围内。开关底部的端板上预留了透气孔结构，当开关安装在油浸式变压器内部时，

　　变压器油可以通过透气孔在开关内部循环，带走触头动作、载流产生的热量，同时绝缘油也能进一步提升内部的绝缘强度，适配油浸环境的使用需求；如果适配干式配电场景，透气孔也可以实现内部空气对流，降低密闭空间内的温升积累。从建模细节来看，所有的安装孔位、接线端子位置、操作手柄的转动行程都按照实际工程尺寸还原，结构设计人员在做变压器整体布局、中压柜排布设计时，可以直接调用该模型进行干涉检查，验证操作手柄的转动空间是否满足运维操作要求，接线端子与周边母排、引线的安全距离是否符合配电规范，安装固定孔的位置是否与预设的支架匹配，不需要再手动测绘开关尺寸，能大幅缩短配电设备的设计周期。在实际选型应用中，这类开关的堆叠结构相比分体式三相开关，能减少30%左右的安装占用空间，同时一体化的操作机构也降低了二次接线、机构调试的工作量，在紧凑型箱变、柱上配电变压器的配套场景中应用优势明显，设计时也充分考虑了现场运维的便利性，所有需要检修的触头部位都可以通过拆解层间的固定螺栓单独拆分，不需要整体更换开关，降低后期的运维成本。
