kj66微型涡喷发动机前机匣结构设计

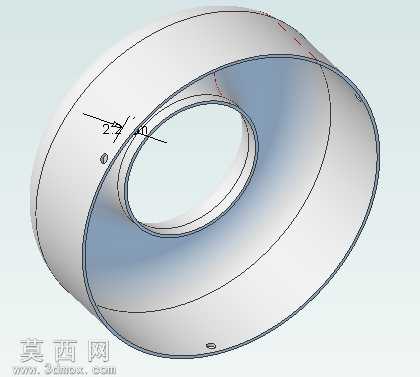

本作品为微型涡喷发动机配套的前机匣三维结构模型，采用Alibre Design软件完成全参数化建模，建模过程严格遵循微型涡喷发动机的气动布局与装配公差要求，整体为同轴环形回转体结构，建模阶段以回转特征为基础，通过多截面草图驱动的放样、抽壳、布尔运算等操作完成主体轮廓构建，精准还原了前机匣的内外流道曲面、安装定位止口、壁厚过渡区域的结构细节。模型在曲面构建阶段对进气端的圆角过渡、内壁流道的顺滑度做了连续性优化，避免出现曲率突变的折角，保证流道区域的气动合理性，同时对机匣壁面的厚度做了均匀化处理，标注的2.2mm壁厚参数严格匹配微型涡喷的轻量化与结构强度需求，兼顾减重效果与工作状态下的结构刚度。材质设定阶段，针对航空发动机部件的使用场景，为模型赋予了航空铝合金材质属性，渲染时调整了金属材质的粗糙度、反射率参数，还原铝合金机匣加工后的哑光金属质感，同时对线框显示模式做了适配，可清晰展示内部的环形腔道、定位凸台、安装孔位的分布位置。结构设计上，模型预留了与压气机组件、进气罩、后端轴承座的装配定位接口，各配合面的尺寸公差按照微型涡喷的装配标准做了参数化约束，可直接用于后续的虚拟装配验证、3D打印样件制作或者工程图纸导出。设计思路围绕微型涡喷发动机前机匣的实际功能展开，既保证了进气导流的气动外形要求，又兼顾了机匣作为承力部件的结构强度需求，所有倒角、圆角、壁厚参数均参考成熟微型涡喷的设计规范设置，避免出现应力集中的薄弱区域，模型的特征树结构清晰，所有参数均可编辑调整，可根据不同排量的微型涡喷设计需求快速修改尺寸参数，适配不同的装机场景。
