TO-92封装元件配套塑料垫结构设计

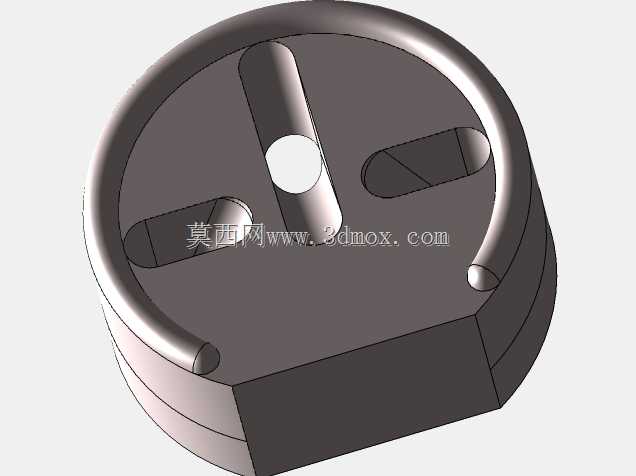

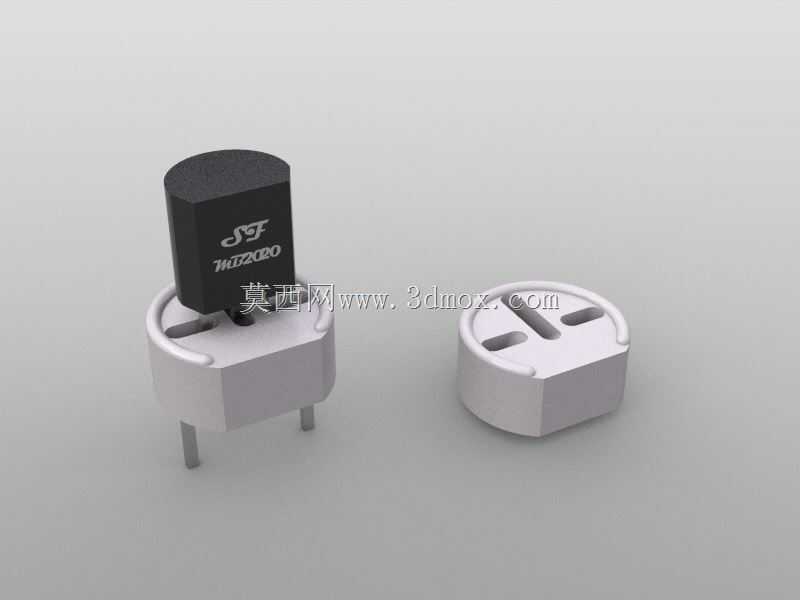

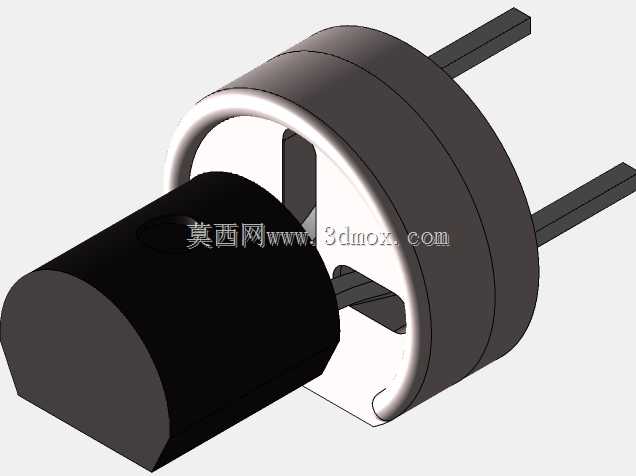

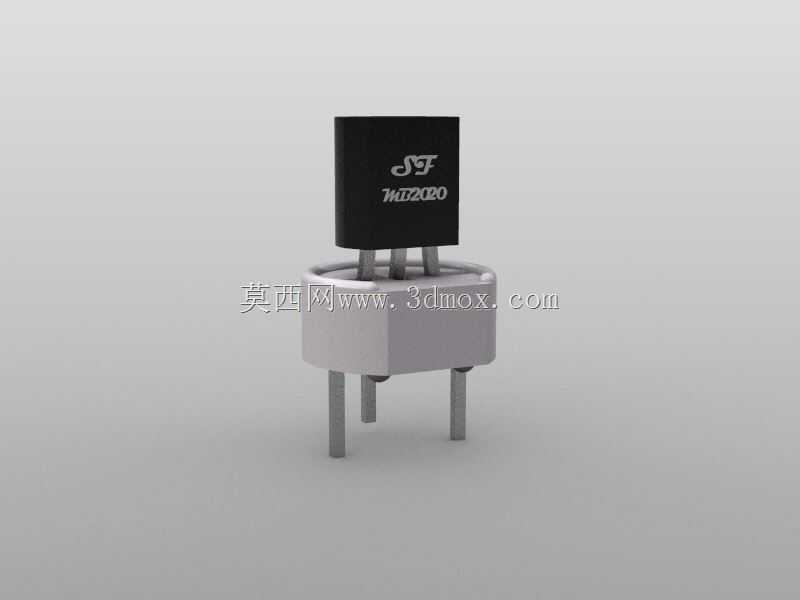

在消费电子、工业控制板卡的直插元件装配场景中，TO-92封装的三极管、三端稳压器是极为常见的分立器件，这类元件在波峰焊、手工焊作业时，常出现引脚歪斜、元件本体贴板过紧导致散热空间不足、或是插装高度不一致影响后续三防漆涂覆的问题，配套的塑料垫正是为解决这类产线装配痛点设计的结构件。从实际使用场景来看，这类塑料垫多用于小功率电源模块、小家电控制板、工控IO板的直插元件工位，装配时垫在TO-92元件本体与PCB板面之间，既可以预留出0.8-1.2mm的间隙，避免元件塑封本体直接接触焊盘区域的高温焊点，减少长期工作时焊点热应力拉扯导致的虚焊风险，也能统一所有同封装元件的插装高度，让波峰焊时的锡流爬升更均匀，减少连锡、漏焊的不良率。设计这套结构时，首先要匹配TO-92封装的标准引脚间距，三个引脚的过孔位置严格遵循JEDEC标准的TO-92封装引脚公差，孔径设计为0.8mm，比常规元件引脚直径大0.2mm，既可以抵消PCB制板时的孔位公差，也不会因为间隙过大导致元件晃动。塑料垫的主体外形做了切边处理，对应TO-92本体的扁平侧定位，装配时可以快速识别方向，避免元件插反，垫体的厚度控制在1mm，边缘做了0.2mm的倒角，不会在PCB板面留下压痕，也方便自动化插装设备的吸嘴拾取。从安装边界来看，这套结构的整体占用空间仅比TO-92本体轮廓大0.5mm，不会挤占板上相邻元件的布局空间，对于引脚长度有要求的场景，垫体还可以作为引脚剪脚的定位基准，保证剪脚后露出PCB背面的引脚长度统一在2.0-2.5mm的标准范围内，符合IPC-A-610的焊接验收标准。在实际建模过程中，特意将塑料垫与TO-92元件做了装配配合验证，垫体上的定位凸台刚好卡入TO-92本体底部的注塑凹槽，插装后不会出现转动偏移，即使在后续的整板振动测试中，也不会出现垫片移位的问题。对于需要做绝缘隔离的应用场景，塑料垫选用的是UL94-V0级的阻燃PP材质建模时预留了材质替换的参数接口，可以根据不同客户的耐温、绝缘要求调整壁厚与材质，不需要重新修改整体装配结构。
