TAE机架X CNC X600S数控直线运动模组

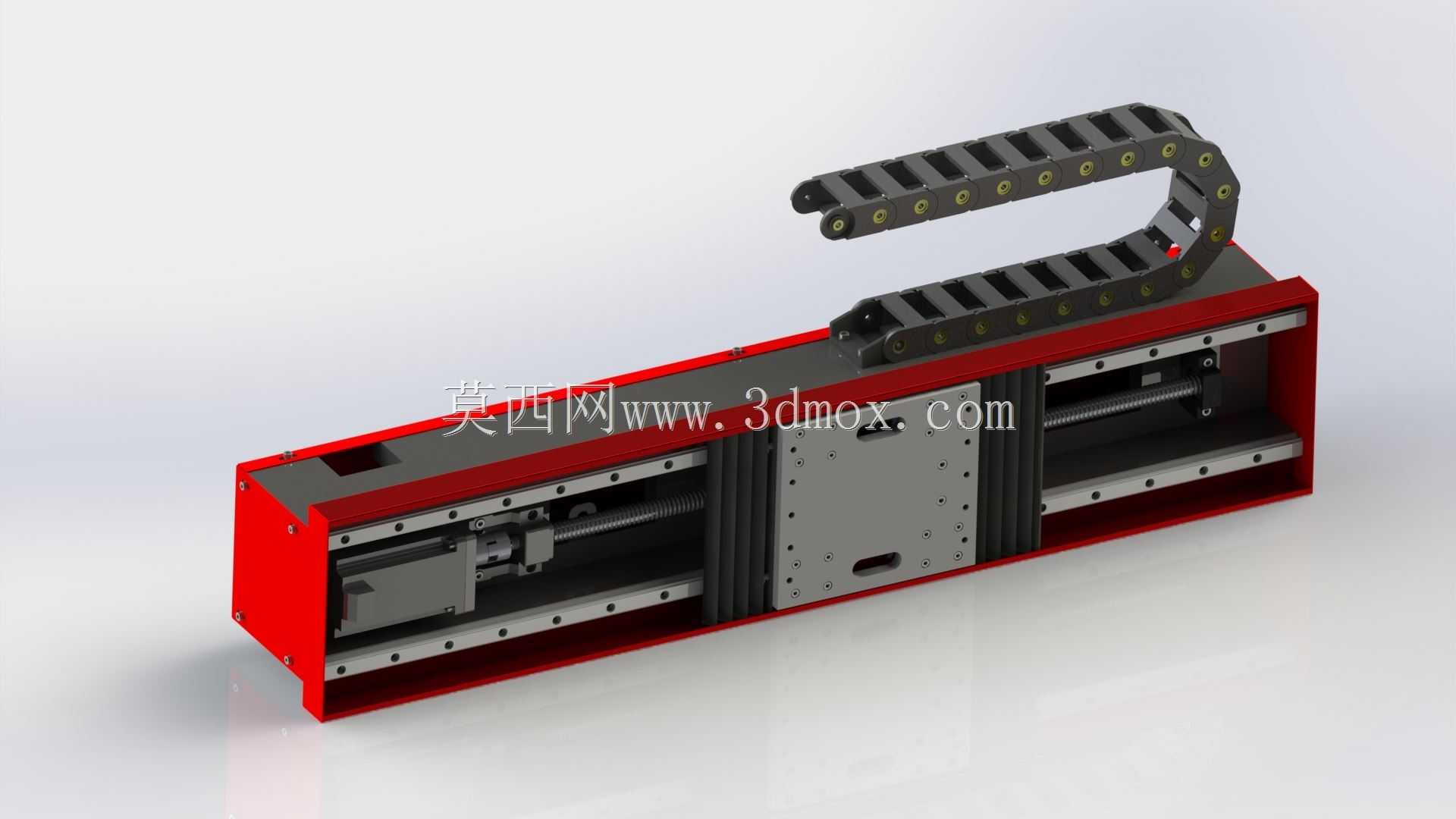

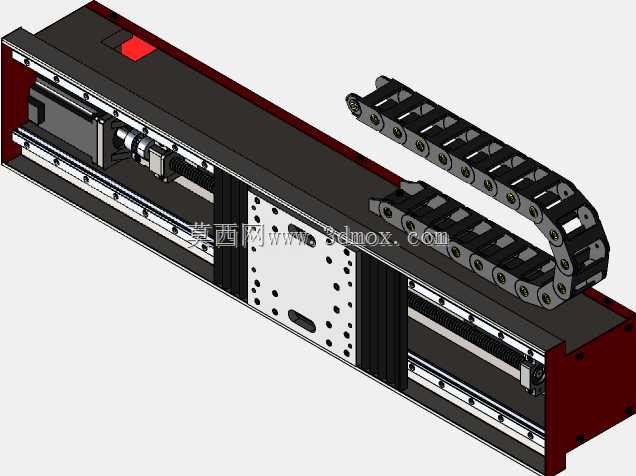

这款单轴数控运动模组，是面向精密点位控制、轨迹往复作业场景开发的标准化传动部件，在3C电子零部件点胶、五金件小型铣削加工、光伏组件硅片移栽、实验室检测平台位移驱动这类对重复定位精度有明确要求的工位上应用十分广泛。从结构设计逻辑来看，整体采用封闭箱型焊接机架作为承载基体，红色涂装的外框采用钢板折弯拼焊成型，侧壁预留了整排安装螺孔，既可以作为独立单轴使用，也能通过螺栓拼接组成XY十字双轴、XYZ三轴龙门运动平台，安装边界适配市面上多数常规工业铝型材框架的孔距规格，不需要额外做转接板二次加工。内部传动路径采用滚珠丝杠搭配两侧线性导轨的组合，丝杠副预紧等级适配中等负载的高速往复运动，导轨滑块与中间的运动滑台通过销钉定位、螺栓锁固，滑台台面加工了阵列排布的螺纹安装孔，可直接固定工装夹具、作业执行末端，不需要额外在台面上钻孔攻丝。模组顶部配置的工程塑料拖链，走线路径做了圆弧过渡处理，内置的分隔腔可以分开布设伺服电机动力线、编码器信号线以及末端执行器的气路管线，避免设备高速往复运动时管线出现拉扯、磨损、缠绕的问题，拖链弯曲半径匹配常规高柔性线缆的最小弯折要求，能有效延长线缆使用寿命。设计阶段特意将伺服驱动电机内置在机架腔体一端，电机输出端通过联轴器与丝杠直连，没有额外的同步带减速结构，既压缩了模组整体的外形长度，也减少了传动环节的背隙误差，腔体两侧还预留了风琴防护罩的安装卡槽，在多粉尘、多切削液的加工场景下，可以加装防护罩阻挡异物进入导轨、丝杠传动副，降低日常维护的频次。滑台的行程限位做了双重设计，两端的硬限位块采用聚氨酯缓冲材质，搭配电气限位开关的触发片，既能避免程序跑飞时滑台超程撞击机架，也能在日常作业时精准回到原点位置。机架底部做了平整的安装基准面，安装时只需要打表校正基准面的平面度，就能保证模组运动方向与设备安装面的平行度，不需要复杂的调校工序，对于设备集成商来说，能大幅缩短组装调试的周期。
