600mm行程基础CNC X轴线性滑台底座结构

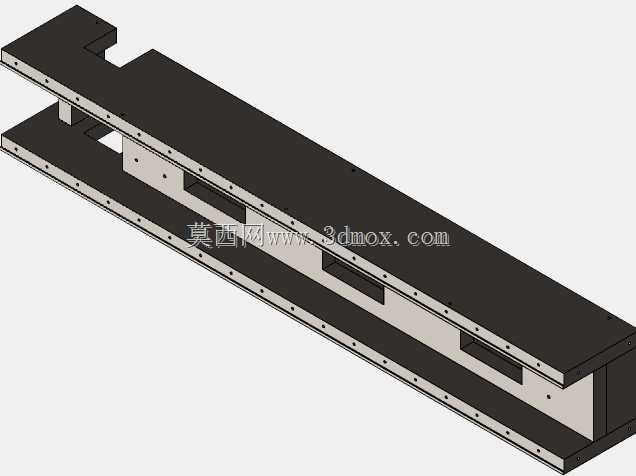

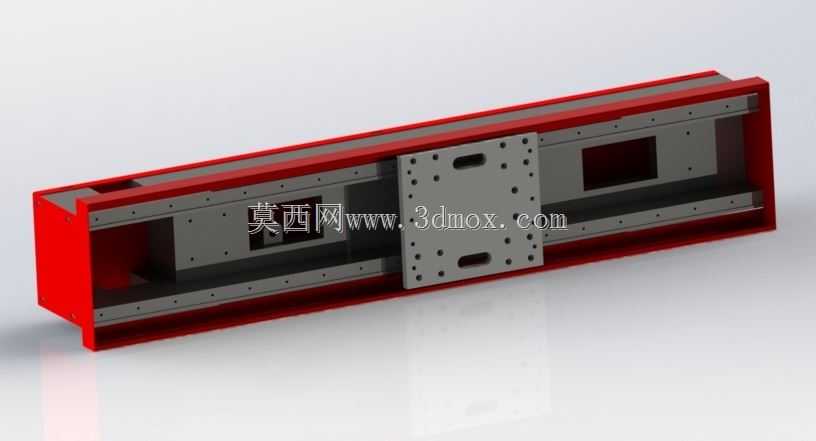

　　这款X向滑台底座是中小型数控加工设备的核心承载构件，主要适配桌面级CNC雕刻、小型零件铣削加工、精密点位移载等场景，可直接作为单轴运动单元集成到定制化数控设备中，也可多轴组合搭建龙门式、悬臂式的多坐标运动平台，覆盖小尺寸五金件加工、PCB钻孔、软金属精雕、教学实验台搭建等实际工况需求。从结构设计逻辑来看，整体采用箱型焊接基体作为主承载框架，侧壁与底板通过满焊连接后做时效去应力处理，避免长期负载下出现结构形变，两侧预留的直线导轨安装基面经过精铣加工，平面度与平行度公差控制在0.02mm/100mm范围内，保证导轨装配后运动顺滑无卡滞。中间区域的滑动台板采用加厚钢板加工，台面上规则排布的螺纹安装孔可直接固定主轴安装座、

　　工件夹具或者末端执行机构，台板两侧的镂空槽是为了适配滚珠螺母座的安装空间，同时减少运动部件的整体重量，降低驱动端的负载惯量，提升高速往复运动时的响应速度。底座两端预留的安装位可直接适配伺服电机或步进电机的安装法兰，无需额外加工转接板，传动腔内部预留了足够的走线空间，可容纳拖链、限位开关线缆、润滑管路的排布，两侧的端板位置可安装硬限位撞块与原点传感器，避免运动超程造成设备损坏。从安装边界来看，这款滑台的有效行程为600mm，整体底座长度略大于行程长度，安装时需要在设备台面上预留对应长度的固定空间，底座底面的安装孔位采用等距排布，可直接通过T型螺栓固定在铸铁平台或者铝型材机架上，

　　台板的负载能力根据选配的导轨规格不同可覆盖10-50kg的垂直负载，满足大部分小型加工场景的承载需求。设计过程中特意将导轨安装面与丝杠安装面做了共基面处理，减少装配时的累计误差，传动腔两侧的挡边可阻挡加工过程中的切屑、切削液溅入导轨与丝杠接触面，降低日常维护的频次，底座侧壁预留的注油孔可直接对接自动润滑系统，定期给传动副补充润滑脂，延长部件使用寿命。在实际选型适配时，可根据需求的运动精度选配不同等级的直线导轨与滚珠丝杠，普通加工场景选配C7级丝杠即可满足0.05mm以内的定位精度要求，做精密加工场景可更换C5级研磨丝杠，配合闭环伺服电机可实现更高的重复定位精度。
