M3规格六角空心铆接螺母结构设计

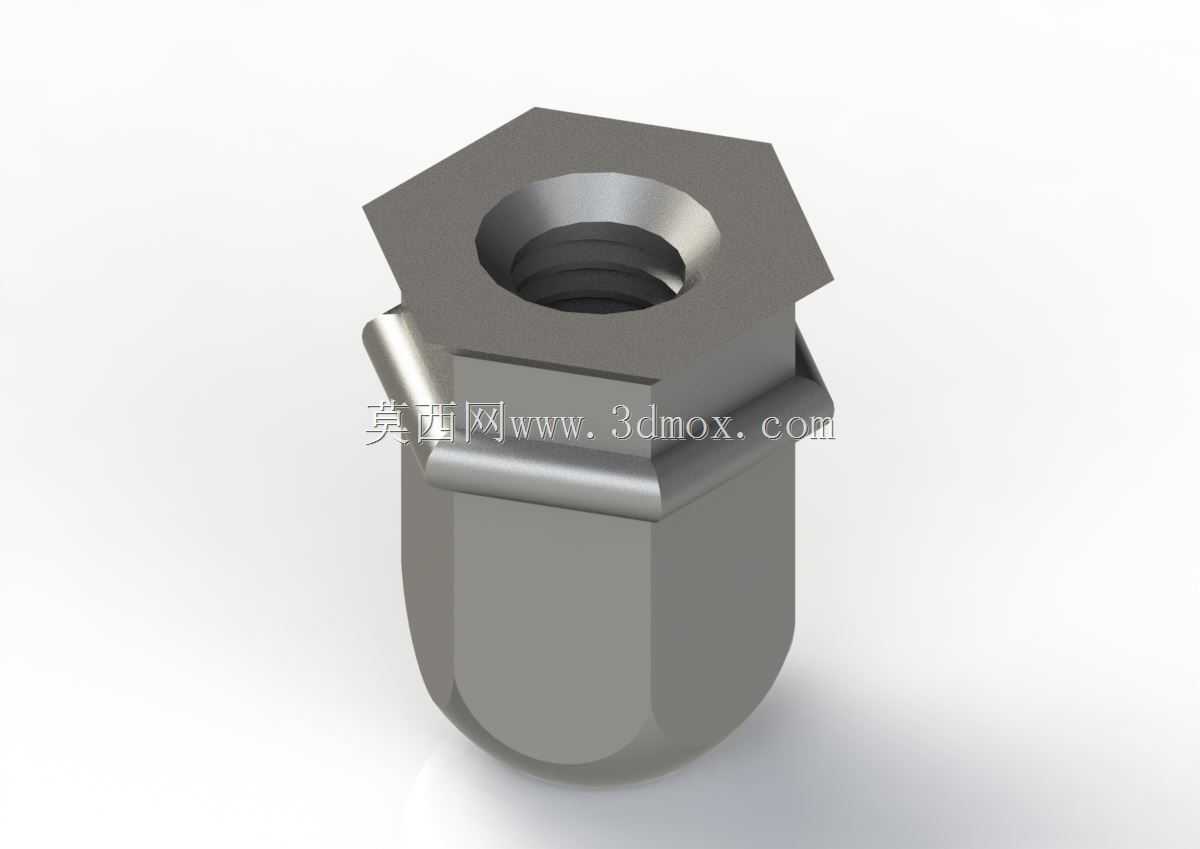

这款M3规格的六角空心铆接螺母，是薄板连接场景中应用极为广泛的一类紧固连接件，在机箱机柜加工、钣金设备组装、汽车内饰件固定、电子电器外壳装配等领域都承担着关键的连接作用。在实际生产作业中，当需要在厚度较薄、无法直接攻丝形成有效螺纹的金属或非金属板材上构建稳定的内螺纹连接位点时，这类铆螺母就可以通过专用铆接工具快速完成安装，不需要在板材背面预留操作空间，仅从单侧即可完成全部装配流程，完美解决了薄壁件、管材类构件无法进行双侧操作的连接难题。从功能特性来看，这款铆螺母采用六角头部配合定位凸缘的结构设计，六角头部可以在铆接完成后嵌入预制的六角安装孔内，有效承受螺纹连接过程中的扭转力矩，避免螺母在拧入配套螺钉时跟转打滑，中部的环形凸缘则可以在铆接时紧密贴合板材表面，分散铆接压紧力，既能够防止铆接压力过大造成板材表面凹陷变形，也可以增大接触面积提升连接后的抗拉拔性能，下部的空心铆接腔体在受到铆接工具的拉力作用时会产生可控的塑性变形，在板材背面形成均匀的翻边凸起，与六角头部、定位凸缘共同形成双向夹持结构，牢牢锁紧在板材上，构建出强度可靠、反复拆装也不会松动的内螺纹接口。在设计思路上，这款模型充分考虑了实际装配的全流程需求，内螺纹采用标准M3 6H公差等级，能够与同规格的标准螺钉实现无阻滞旋合，螺纹有效长度经过优化，既保证了足够的螺纹啮合圈数来满足连接强度要求，又不会因为螺纹过长造成材料浪费和铆接成型难度提升；六角头部的对边尺寸、厚度都严格匹配对应规格铆螺母的行业通用安装尺寸，能够适配市面上绝大多数标准铆接工具和预制安装孔，不需要额外定制加工工装；下部铆接腔体的壁厚经过反复校核，既保证了铆接过程中材料能够顺畅流动变形，不会出现开裂、褶皱等成型缺陷，也保证了铆接完成后变形部位有足够的结构强度，能够承受额定的拉拔载荷和剪切载荷。从安装边界来看，这款铆螺母适配的板材厚度覆盖了常规薄板加工的常用区间，安装前只需要在板材上加工出对应尺寸的六角预制孔，将螺母插入孔内后使用手动或气动铆螺母枪拉动芯杆，即可在数秒内完成单颗螺母的安装，安装完成后螺母端面与板材表面的贴合度高，不会出现凸起歪斜的情况，既可以用于永久性的构件紧固，也支持配套螺钉的反复拆装，不会因为多次拆卸导致连接位点失效，非常适合需要后期维护、更换内部组件的设备装配场景。同时这款模型还原了铆螺母装配和拆卸的完整结构状态，能够直观展示铆接前后的形态变化、与螺钉配合的连接关系，不管是用于工装设计时的装配干涉校验，还是用于铆接工艺的作业指导演示，都能够提供精准的结构参考。
