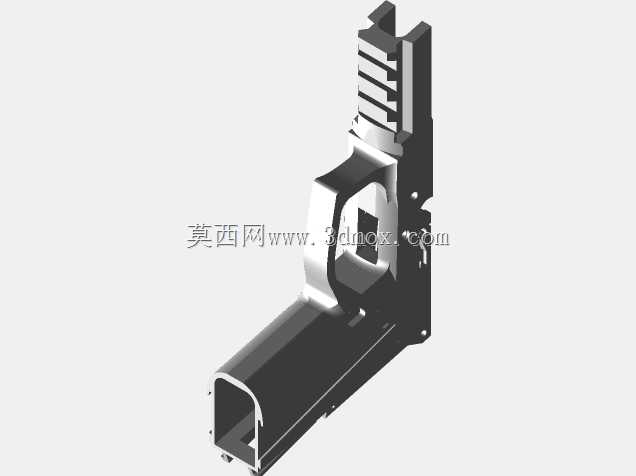

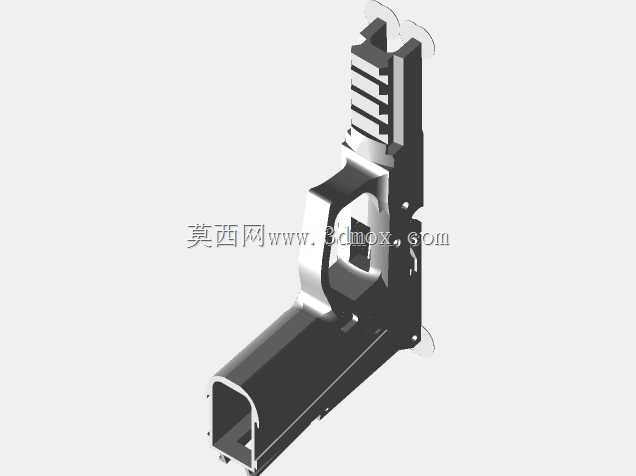

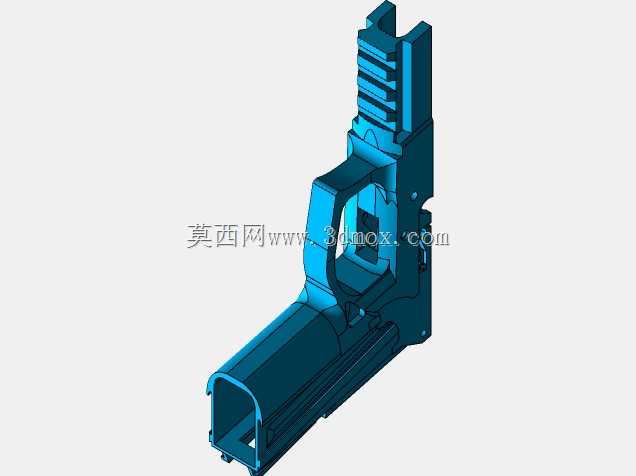

SigSP2022手枪机架结构三维数模

该部件作为手枪的核心承载基体，在轻武器装配体系中承担着整合发射机构、握持组件、枪管定位单元的核心作用，所有内部功能构件都需要依托该机架的安装位完成定位，其结构精度直接影响枪械的动作可靠性与射击一致性。从结构设计逻辑来看，该机架采用一体化框架式构型，整体沿枪械长度方向延伸，前段预留枪管配合安装腔，腔体内壁设置有轴向定位凸台，能够保证枪管装配后的同轴度满足设计要求，避免射击过程中出现枪管偏移影响精度。中段为发射机构容纳区，内部预留了扳机连杆、阻铁、击锤组件的安装槽位，槽位的侧壁厚度经过受力校核，能够承受击发瞬间的冲击载荷，同时在扳机护圈位置做了圆弧过渡处理，既保证握持时的人机工程合理性，也避免应力集中导致的结构断裂风险。后段为握把集成区域，外壁设置有防滑纹理结构，内壁预留弹匣插入导向通道，通道两侧设置有弹匣卡笋的配合卡槽，能够保证弹匣插拔顺畅、定位可靠，不会在射击过程中出现弹匣松脱的问题。在细节设计上，该机架在滑动止动弹簧的配合位置专门设置了定位切口，能够保证止动弹簧在静止位置保持稳定的预压状态，避免滑动组件在非操作状态下出现意外窜动，这一结构细节直接解决了早期同类型机架容易出现的止动弹簧移位、空仓挂机失效的问题。从安装边界来看，该机架的所有外部配合面都设置有统一的装配基准，与套筒配合的导轨面做了等宽公差控制，能够保证套筒往复运动时的顺畅性，不会出现卡滞现象；所有内部安装孔位的位置度都按照轻武器装配的精度要求做了约束，不需要额外修配即可完成各组件的装配，适合作为轻武器结构设计的参考样件，也可用于相关结构教学、装配仿真验证场景，帮助结构设计人员理解手枪承载基体的受力路径设计、安装位布局逻辑，以及人机工程与结构强度的平衡思路。
