伊兹350摩托车后座减震结构设计

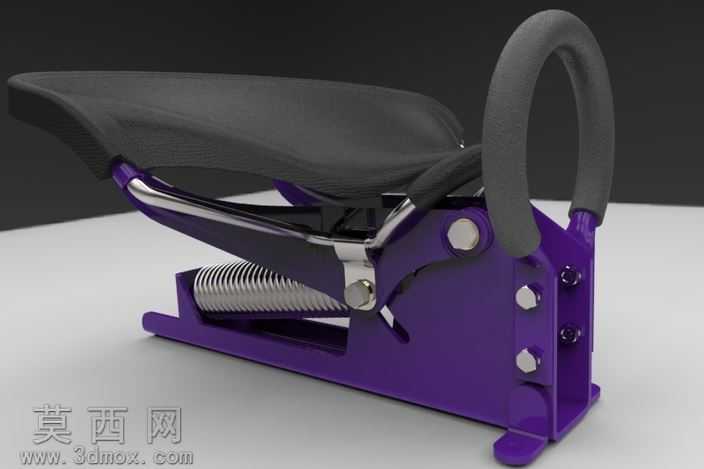

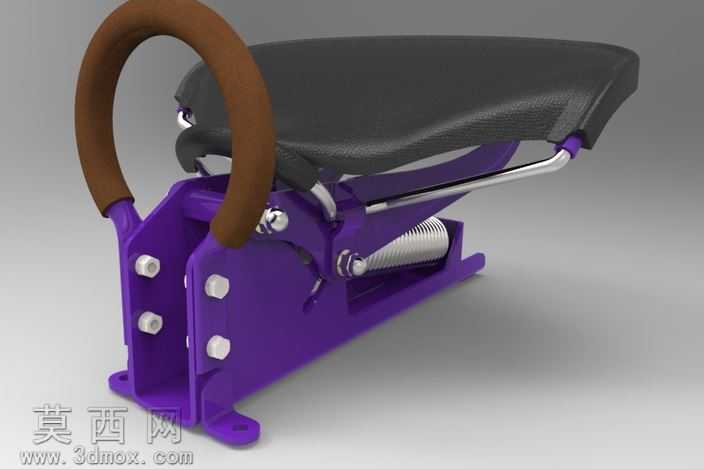

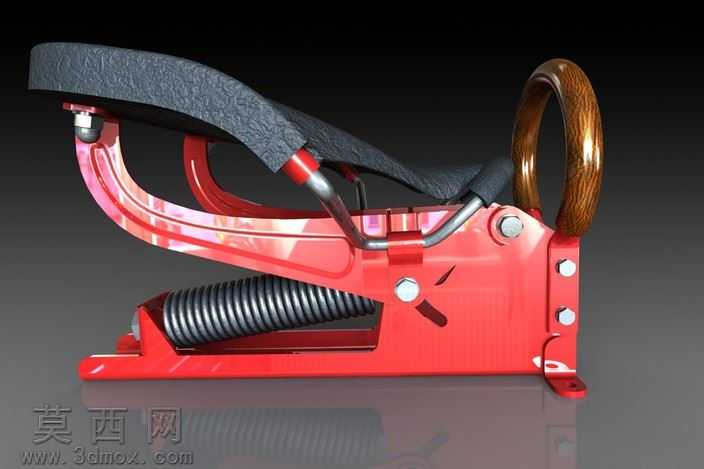

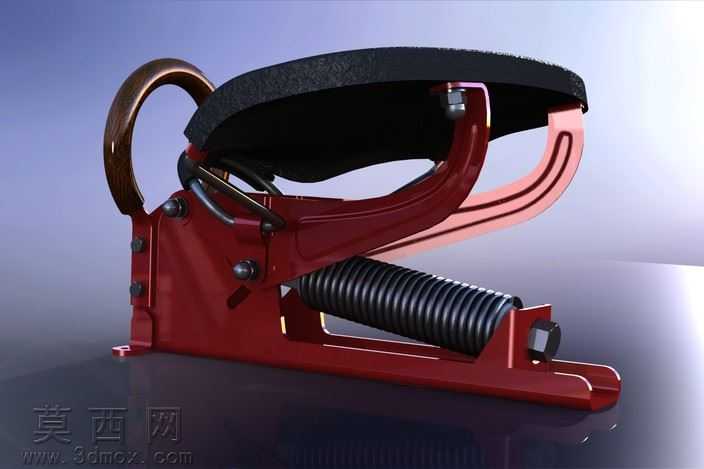

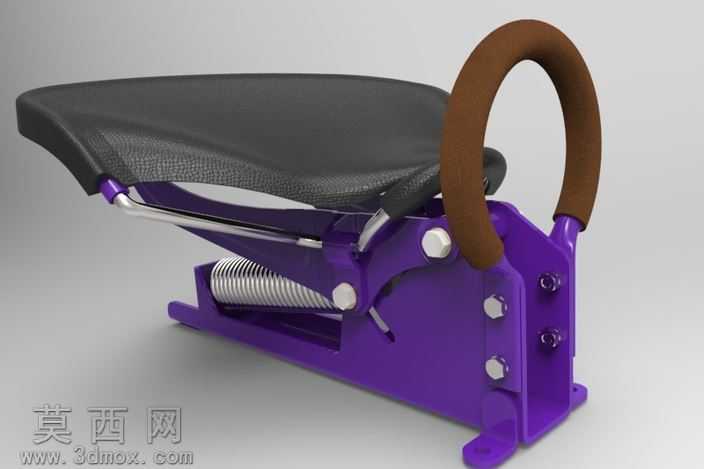

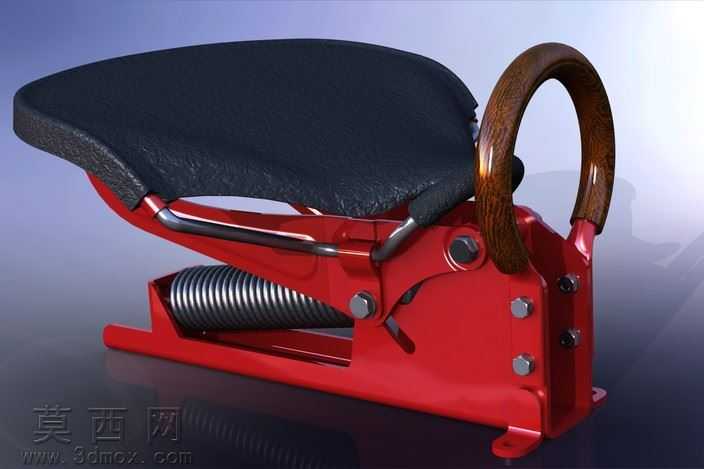

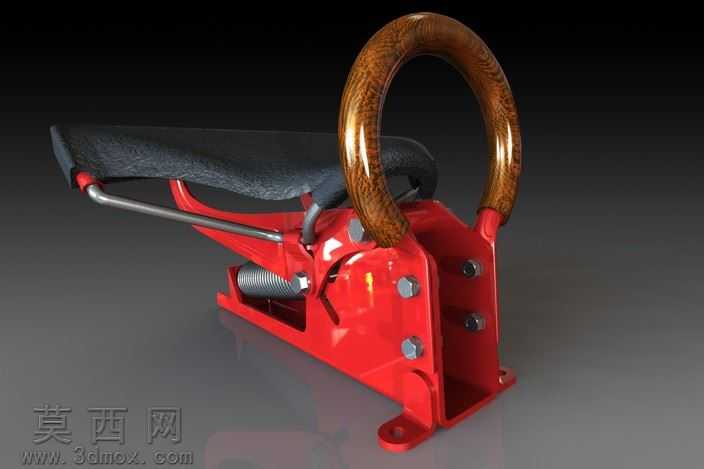

本作品为伊兹350摩托车配套的后座载人结构三维建模设计，整体采用SolidWorks完成全参数化建模，通过多实体建模方式拆分出座垫、支撑支架、减震弹簧、扶手、固定底座等独立零部件，再完成自下而上的整机装配，所有配合关系均按照实际机械装配逻辑设置，包含铰接转动副、弹簧压缩配合、螺栓紧固约束，可直观演示后座的减震浮动行程与结构运动逻辑。渲染阶段采用Keyshot完成材质与光影调试，座垫表面模拟黑色荔枝纹皮革的哑光粗糙质感，通过凹凸贴图还原皮革表面的自然纹理褶皱，边缘做了包边厚度处理，还原真实座垫的软包填充形态；支撑主体支架采用亮面红色金属烤漆材质，调整金属漆的金属度与清漆层参数，模拟烤漆表面光滑带细微反光的质感，螺栓、铰接轴等标准件采用镀铬亮面金属材质，还原五金件的冷硬反光效果；侧边扶手采用仿木纹材质，通过木纹贴图与粗糙度调整，还原木质握把温润的半哑光质感；底部减震弹簧采用抛光弹簧钢材质，还原弹簧圈表面的金属拉丝纹理与螺旋结构的光影转折。结构设计上，底座为整体冲压成型的红色金属支架，通过多组螺栓实现与摩托车车架的固定连接，底部横向布置大线径减震弹簧，弹簧上端承接座垫支撑骨架，当后座承受载人压力时，骨架可绕铰接轴小幅转动，压缩弹簧实现减震缓冲，有效过滤行驶过程中的颠簸震动；侧边设置环形木质扶手，为后座乘客提供抓握支撑，扶手通过金属支架与主支撑结构刚性连接，保证结构强度；座垫骨架采用冲压钢板弯折成型，边缘做圆弧过渡处理，避免尖锐棱角带来的安全隐患，座垫与骨架之间设置贴合安装面，保证软包座垫安装后贴合牢固无松动。建模过程中参考伊兹350复古摩托车的实车外观比例，反复调整各部件的尺寸比例与安装位置，保证后座与整车风格统一，所有零部件均做了倒角、圆角处理，还原真实工业产品的工艺细节，不存在尖锐破面与建模错误，装配完成后做了全局干涉检查，确保各部件在运动过程中无碰撞干涉，模型可直接用于结构验证、外观展示与改装参考。
