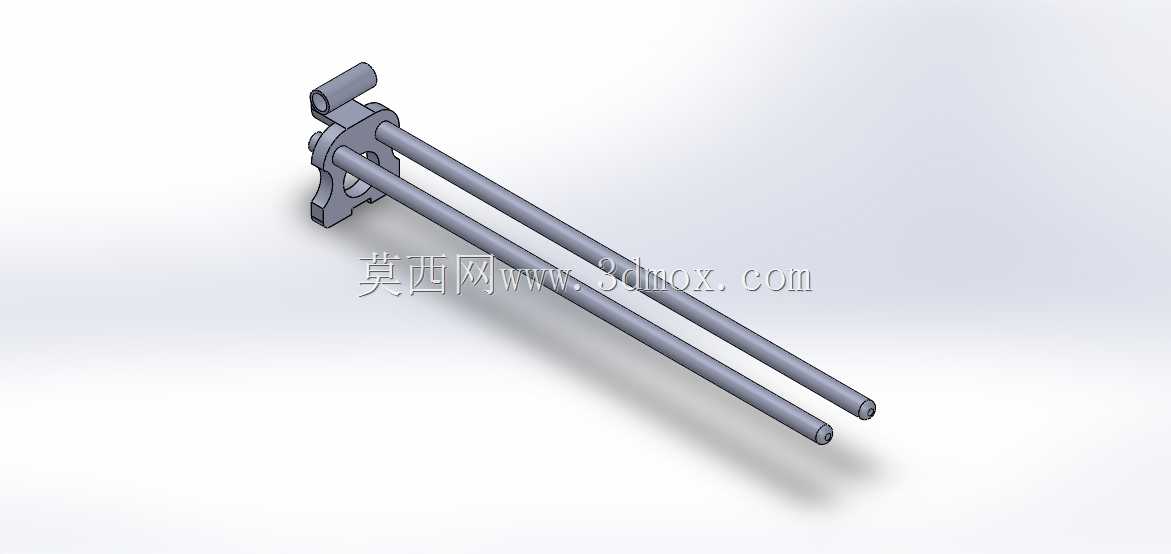

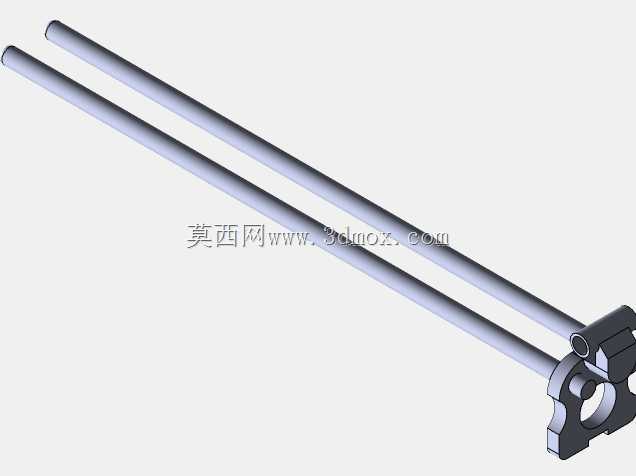

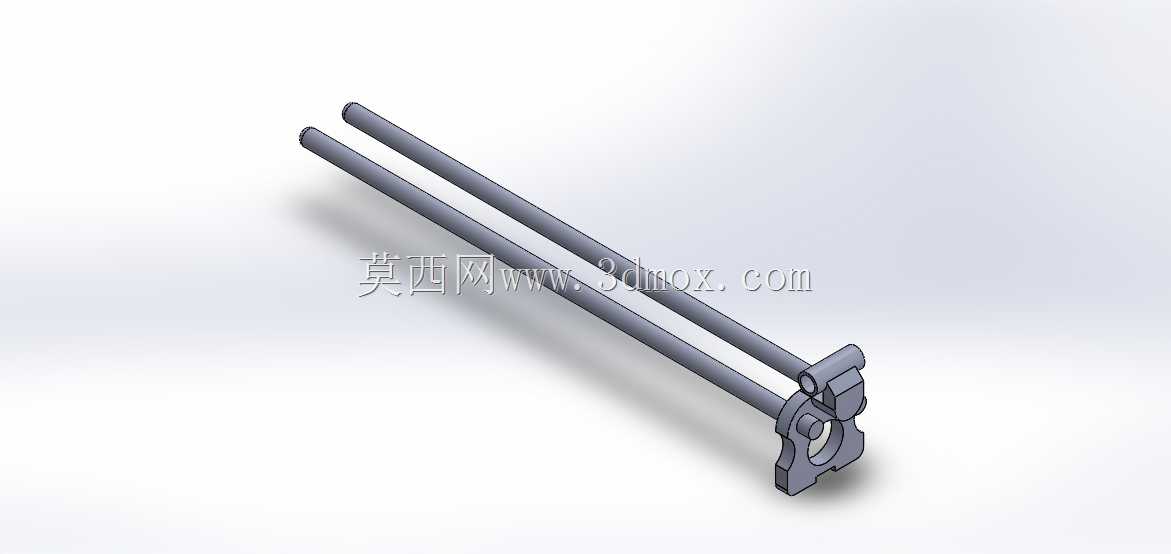

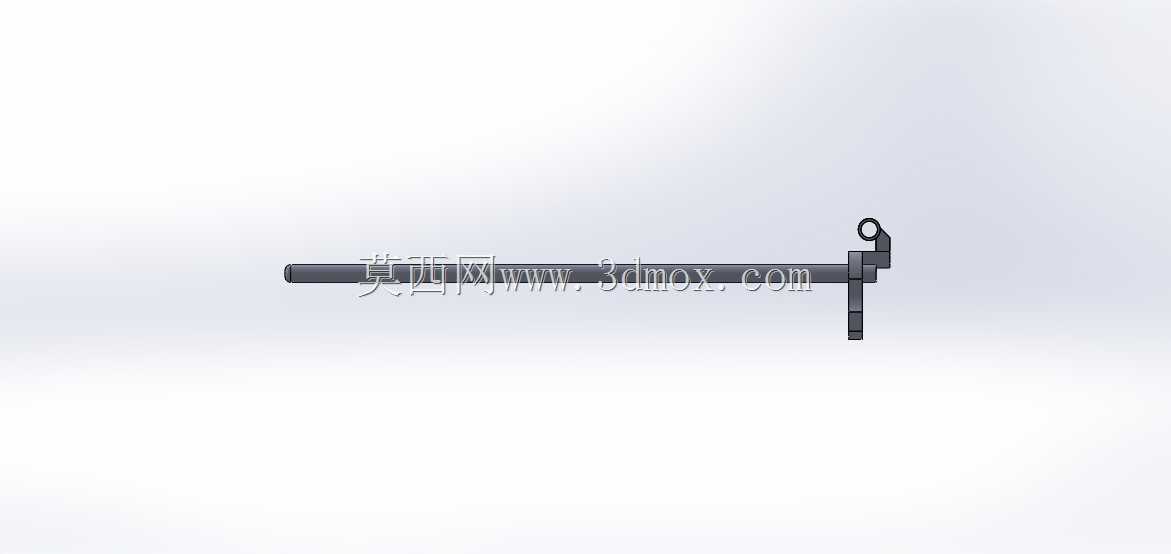

AR18步枪导杆结构三维数模

导杆作为自动步枪自动机组件的核心导向承载零件，在枪械连续射击循环中承担着为枪机框提供往复运动导向、约束自动机运动轨迹、承受自动机后坐与复进过程中侧向载荷的关键作用，其结构设计合理性直接影响枪械射击可靠性、零部件使用寿命与射击精度表现。该导杆采用平行双杆一体式基座结构，前端为两根同轴度严格控制的细长圆杆，杆身表面做光滑过渡处理，降低自动机往复滑动过程中的摩擦阻力，减少运动卡滞风险；后端集成连接基座，基座上设置有与机匣对应安装位匹配的定位孔与连接结构，可直接卡入机匣预设的安装槽位，无需额外复杂调整即可完成装配定位，装配后双杆轴线与自动机运动方向保持严格平行，避免运动过程中出现别劲、磨损不均的问题。从安装边界来看，双杆的有效导向长度覆盖自动机后坐与复进的全行程，杆身直径与自动机上对应的导向孔尺寸采用小间隙配合，既保证运动顺畅度，又能控制自动机运动过程中的径向晃动量，保障击发时枪机与枪管尾端的对中精度；后端基座的轮廓尺寸完全适配机匣内部的安装空间，不会与击锤、阻铁等发射机构零件产生运动干涉，基座上的铰接结构可与对应连接件配合，实现导杆组件的快速拆装，便于野战条件下的维护保养。设计过程中重点考量了连续射击工况下的受力特性，双杆结构可将自动机后坐时的偏载均匀分配到两根杆体上，降低单根杆的受力载荷，避免长期使用后出现杆体弯曲变形的问题；杆体与基座的连接位置做圆弧过渡处理，减少应力集中，提升零件抗疲劳强度，适配高频次往复运动的使用需求。该导杆的结构参数完全匹配AR18系列步枪的自动机行程设计，安装后可保障自动机在各种恶劣环境下的运动可靠性，无论是泥沙侵入还是低温环境下的润滑性能下降，平行双杆的导向结构都能维持稳定的运动轨迹，降低故障发生概率，同时该结构的加工工艺性较好，杆体可采用冷拉成型后做表面硬化处理，基座可采用粉末冶金或精密铸造工艺成型，后续仅需少量机加工即可满足装配精度要求，适合批量生产装配。
