螺栓式袋式存水弯门收集单元结构

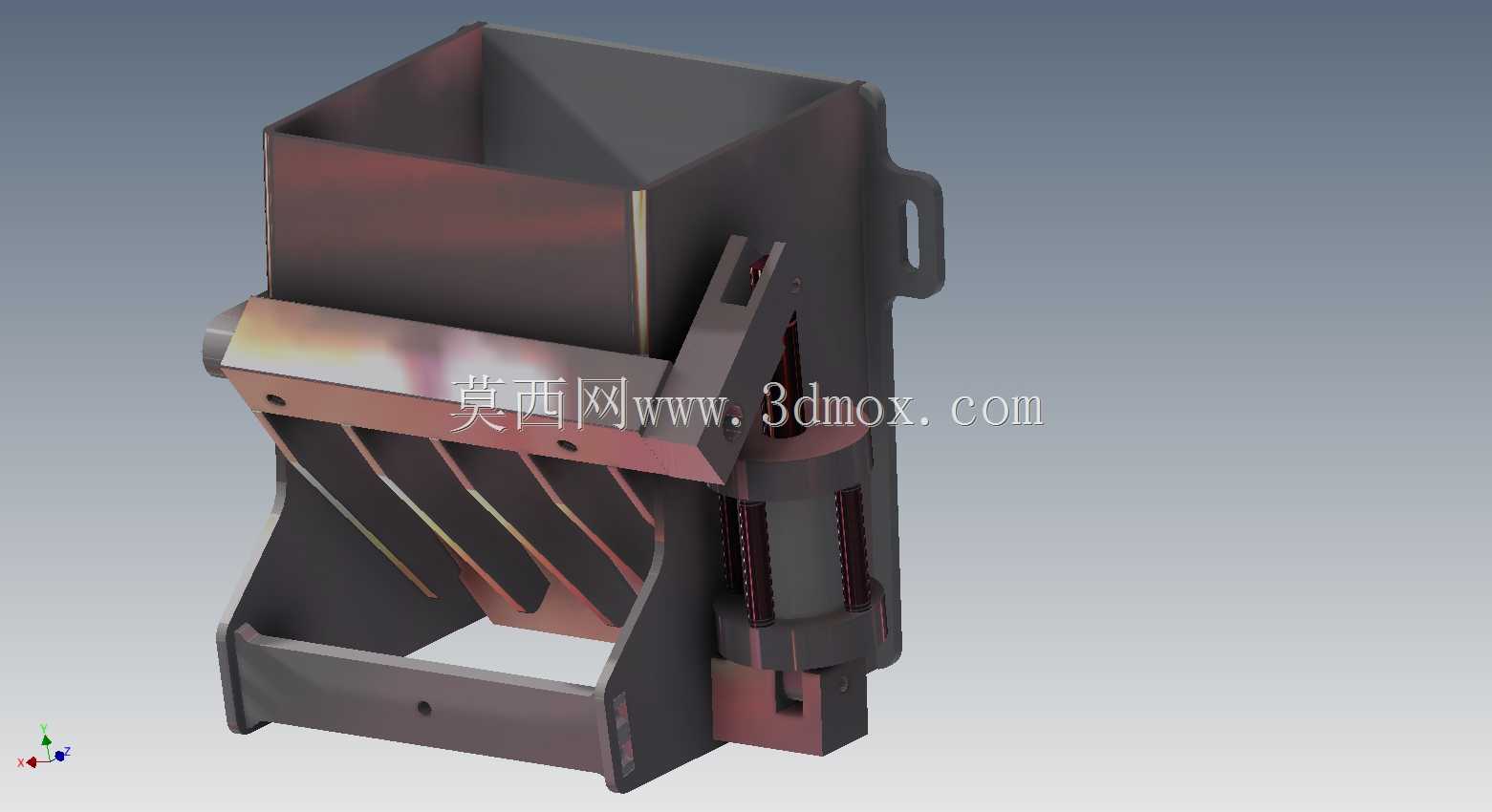

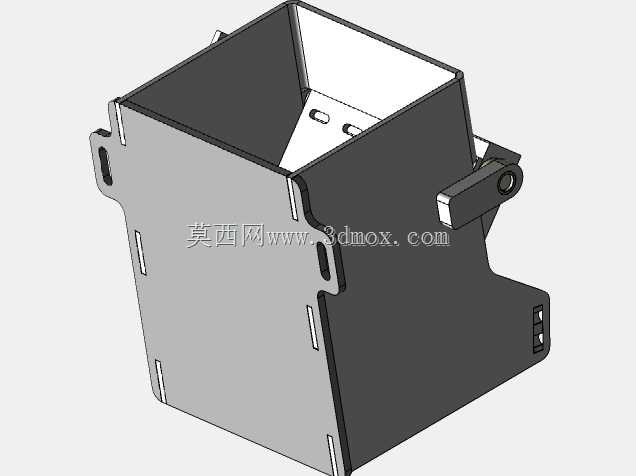

该结构主要应用于工业除尘系统的灰斗卸料段、含尘废气处理管路的气固分离末端，作为存水密封与物料截留的集成式功能部件，适配负压工况下的粉体收集管路，可避免管路内部气流倒灌，同时承接过滤环节掉落的粉尘、凝水混合物料，在建材加工、粮食输送、金属切削除尘等场景中均有适配空间。从功能实现逻辑来看，上部敞口式接料腔直接对接上游设备的出料端，腔体内壁做斜向导流设计，可让落入的物料顺着斜面滑向下部暂存区，避免物料在边角处堆积卡滞；侧部集成的螺栓锁紧结构配合铰接式门体，可在设备停机维护时快速开启，清理内部积存的杂物，日常运行时螺栓提供足够的锁紧力，保证门体与腔体结合面的密封性，防止含尘气体从检修门处泄漏。配套的气缸组件作为门体启闭的动力执行端，可接入厂区现有压缩空气管路，通过电磁阀控制实现远程自动启闭，无需人工近距离操作，适配自动化运行的生产线工况，气缸安装座与腔体主体采用一体化焊接结构，减少额外装配带来的累积误差，保证气缸推杆的运动轴线与门体开合轨迹重合，避免运行过程中出现卡涩、偏磨问题。设计阶段优先考虑了安装边界的适配性，主体腔体采用方型截面结构，侧边预留的挂耳式安装孔可直接通过螺栓固定在设备机架或管路法兰上，安装孔位做长圆孔设计，可补偿现场安装时的位置偏差，降低现场安装的对位难度；腔体下部的存水弯结构采用水封原理，通过留存一定高度的凝水形成密封层，阻断管路内部与外部环境的气流连通，避免外部空气进入负压管路影响系统风压，同时也能防止管路内部的异味、粉尘溢出到车间环境中。结构整体的受力点均做了加强筋设计，门体与腔体结合处的密封槽预留了密封件安装位，可根据工况温度、腐蚀特性选配橡胶或硅胶密封垫，进一步提升密封可靠性；内部导流板的倾斜角度经过反复校核，既保证物料滑落顺畅，也不会占用过多的内部通流空间，避免影响气流的正常通过。
