悬臂闸门多轮滑动承重托架结构

项目分类:3D模型 发布时间:2021-08-28 ID:247281
  • 悬臂闸门多轮滑动承重托架结构
  • 悬臂闸门多轮滑动承重托架结构
  • 悬臂闸门多轮滑动承重托架结构

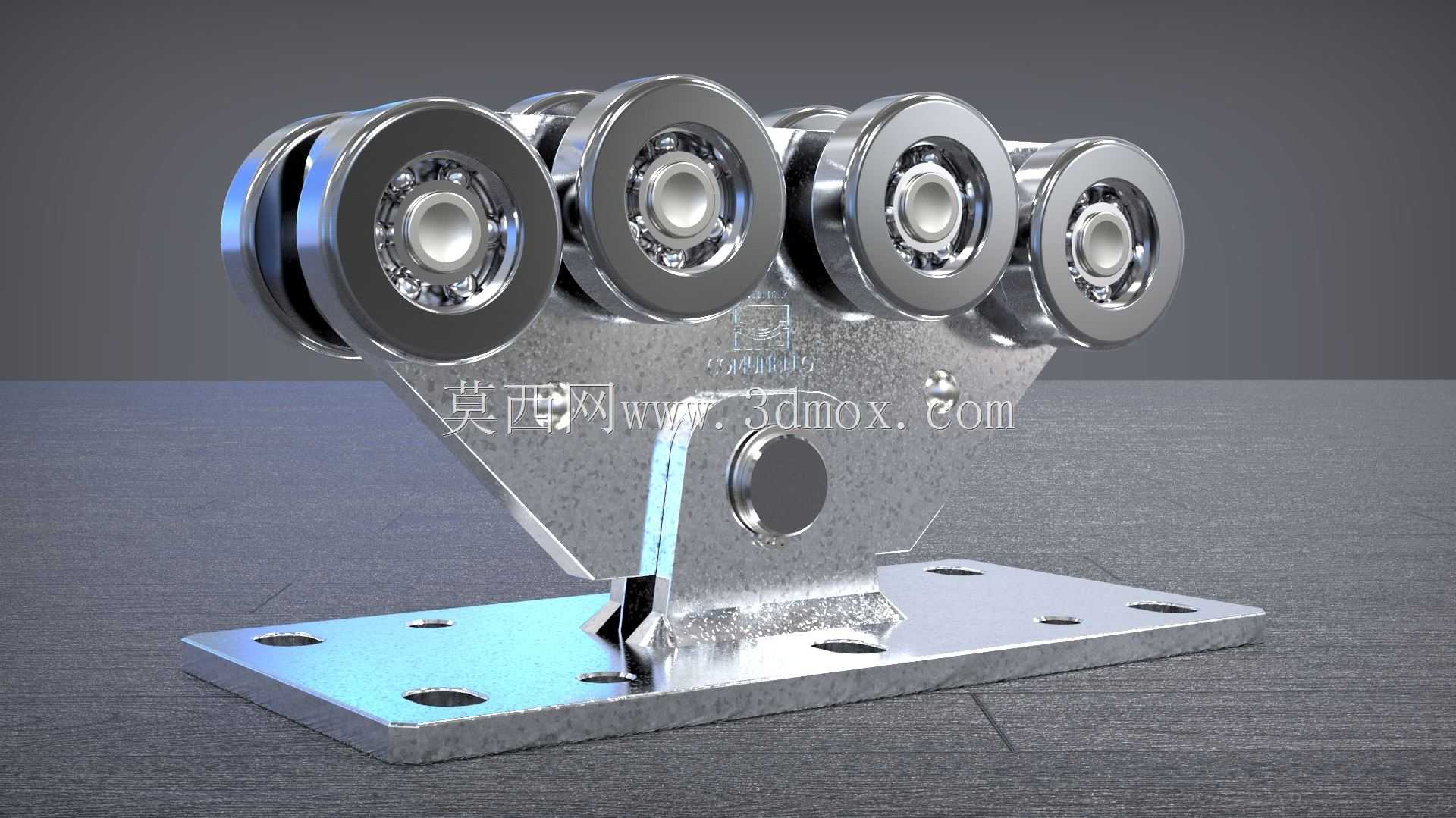

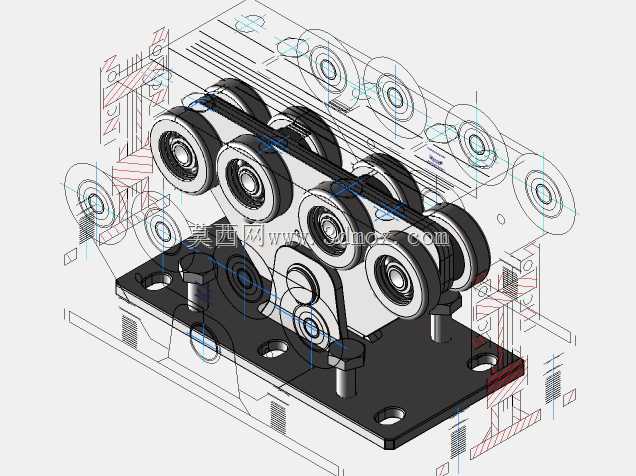

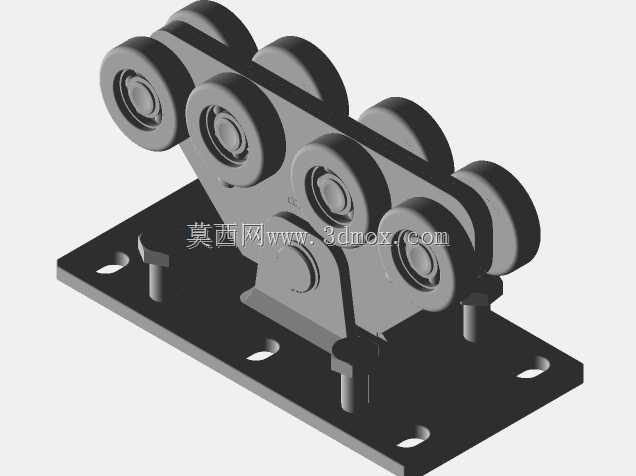

该托架主要应用于工业厂区、物流仓储、市政场站的悬臂式滑移闸门配套安装场景,作为闸门开合运动的核心承重承载部件,承担整个闸门门体的竖向荷载与水平导向作用,日常运行中需承受门体自重、风荷载以及开合过程中的动载荷冲击,是保障悬臂闸门顺畅滑移、长期稳定运行的关键结构件。从结构设计来看,该托架采用三角支撑式的主体承力构型,底部为带多组安装孔的平板式安装底座,底座上的安装孔按照等间距阵列排布,可适配不同规格的预埋螺栓或膨胀螺栓安装需求,安装时可根据现场门柱的实际安装面尺寸,灵活选择对应孔位完成固定,无需额外现场扩孔加工,降低现场安装的调整工作量。主体承力板采用变截面三角构型,从底座位置向上逐步收窄,既能够保证承力路径最短,将上部滚轮传递的荷载直接传导至底部安装底座,又能尽可能减少不必要的材料冗余,控制部件整体自重。上部共设置四组带内嵌轴承的导向滚轮,滚轮采用双侧带凸缘的槽型结构,可直接卡装在配套的圆形导轨上,凸缘结构能够避免滚轮在运行过程中从导轨脱出,同时每组滚轮的安装轴孔都经过同轴度校验,保证四个滚轮的轮槽处于同一安装基准面上,运行时不会出现卡滞、偏磨的问题。滚轮内嵌的密封式轴承能够适应户外多尘、多雨的使用环境,减少日常维护的润滑频次,延长部件的整体使用寿命。在主体承力板的中部设置有与闸门门体连接的铰接安装位,该位置采用沉孔设计,连接螺栓安装后不会突出构件表面,避免闸门开合过程中与周边固定结构发生刮碰。设计过程中针对滚轮的排布做了受力优化,四组滚轮沿导轨方向前后排布,将上部荷载均匀分散到四个接触点上,避免单个滚轮受力过大导致过早磨损,同时前后轮的间距经过反复校核,能够保证闸门在开合至最大悬臂位置时,托架依然有足够的抗倾覆力矩,不会出现门体下垂、卡顿的问题。安装边界方面,底座的安装平面要求平面度公差控制在合理范围内,避免安装后底座出现翘曲导致滚轮偏斜,导轨安装时需保证直线度符合运行要求,与托架滚轮的间隙调整至适中范围,既不能过紧导致运行阻力过大,也不能过松出现运行晃动。该托架的结构构型也可经过尺寸调整后,适配其他需要直线滑移承重的工业门体、移动防护屏、滑移工作台等场景,具备一定的结构通用性。
