TO-220与274封装半导体配套散热器

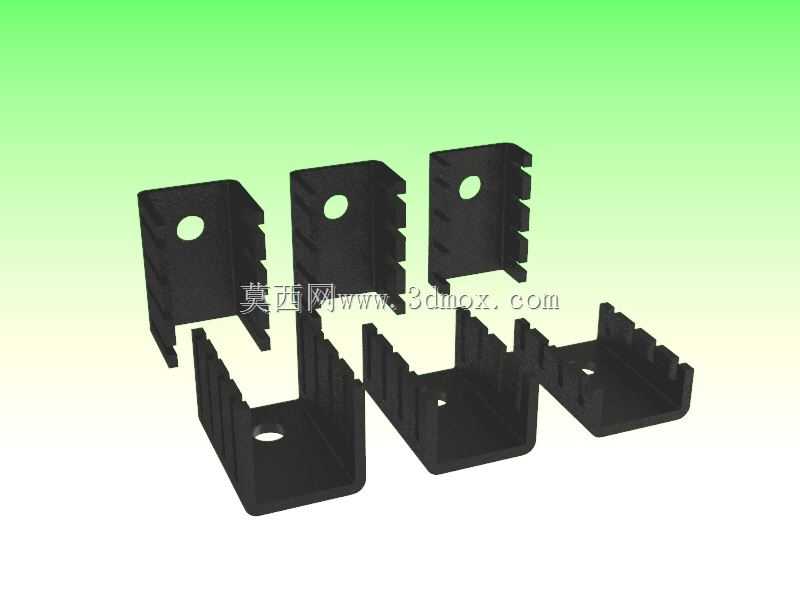

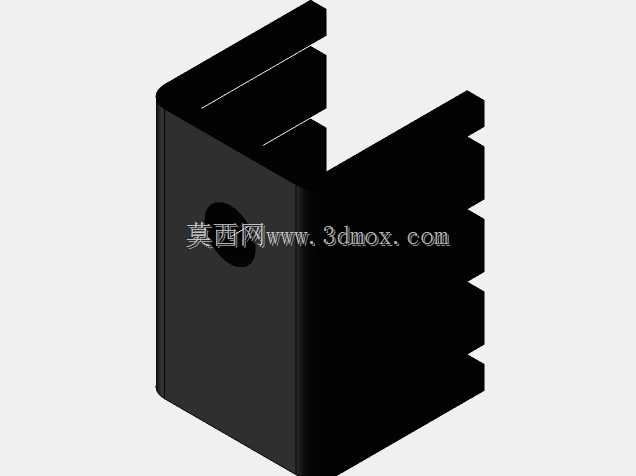

在印刷电路板功率器件散热设计场景中，这类适配TO-220、274系列半导体封装的散热器是电子结构设计里的常用配套件，主要解决中小功率半导体器件工作时的结温过高问题，避免器件因热累积出现性能衰减、寿命缩短甚至热击穿失效。从实际安装边界来看，这类散热器采用U型卡扣式包覆结构，内腔尺寸完全匹配对应封装的半导体本体轮廓，安装时无需额外复杂固定结构，可直接卡接在器件塑封本体外侧，部分型号预留的单孔位可配合绝缘固定件进一步锁附在PCB板上，避免设备振动工况下散热器出现松脱移位。设计上优先考虑热传导路径的最短化，散热器与半导体器件接触的内表面做了平面度处理，尽可能降低接触热阻，外侧分布的多道平行散热鳍片在有限的安装空间内最大化拓展了散热面积，适配自然对流散热工况下的空气流通路径，无需额外搭配风冷组件即可满足常规功率等级的散热需求。不同规格的散热器对应不同的热阻参数，选型时需要匹配半导体器件的额定功耗、工作环境温度范围以及PCB板上的安装空间余量，三款不同尺寸的同系列散热器可覆盖同封装不同功耗等级的器件散热需求，在开关电源、工业控制板卡、小型驱动模块等板级设备中应用广泛。建模过程中需要重点关注U型槽的内腔公差，若内腔尺寸偏小会导致安装时无法顺利卡入器件，尺寸过大则会增大接触间隙提升热阻，鳍片的厚度与间距设计也需要平衡散热效率与成型工艺性，这类挤压成型的铝制散热器鳍片间距过窄会提升挤压生产的工艺难度，同时容易在使用过程中积灰影响长期散热效果，外侧的安装孔位需要与PCB板上的预留孔位做同轴度校验，避免组装时出现孔位错位无法锁附的问题。实际应用中这类散热器通常会配合导热绝缘片使用，在保证散热效率的同时实现半导体器件与散热器之间的电气绝缘，满足安规设计要求，散热器的边角做了倒角处理，避免组装过程中划伤操作人员或者损坏PCB板上的周边走线与元器件。
