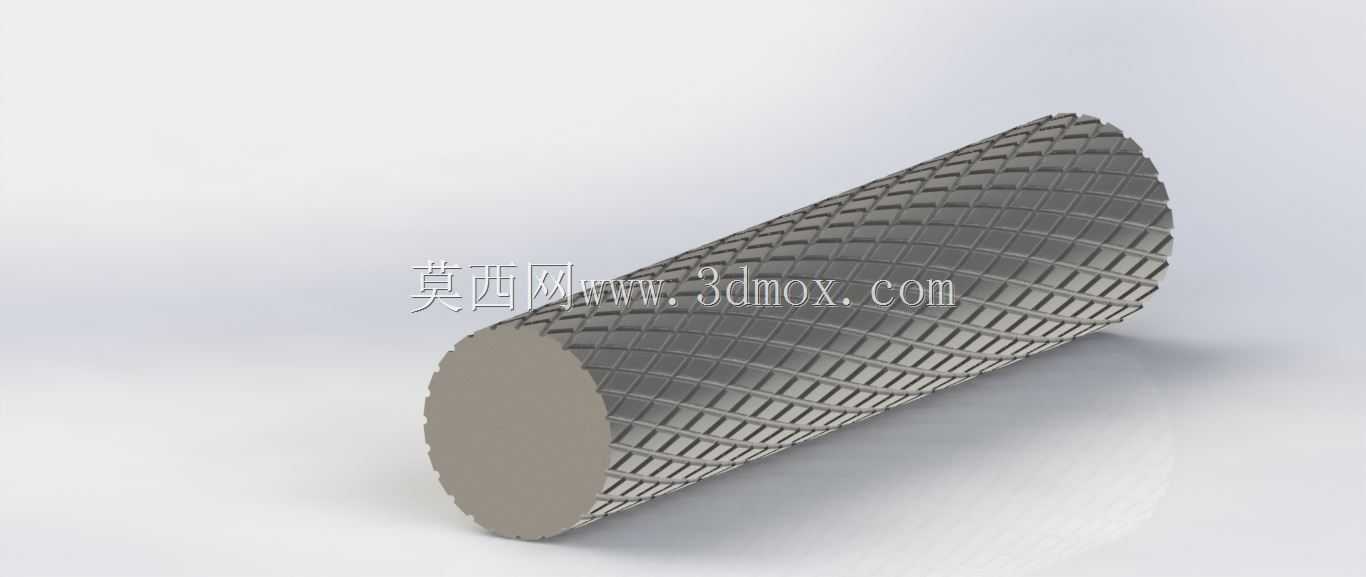

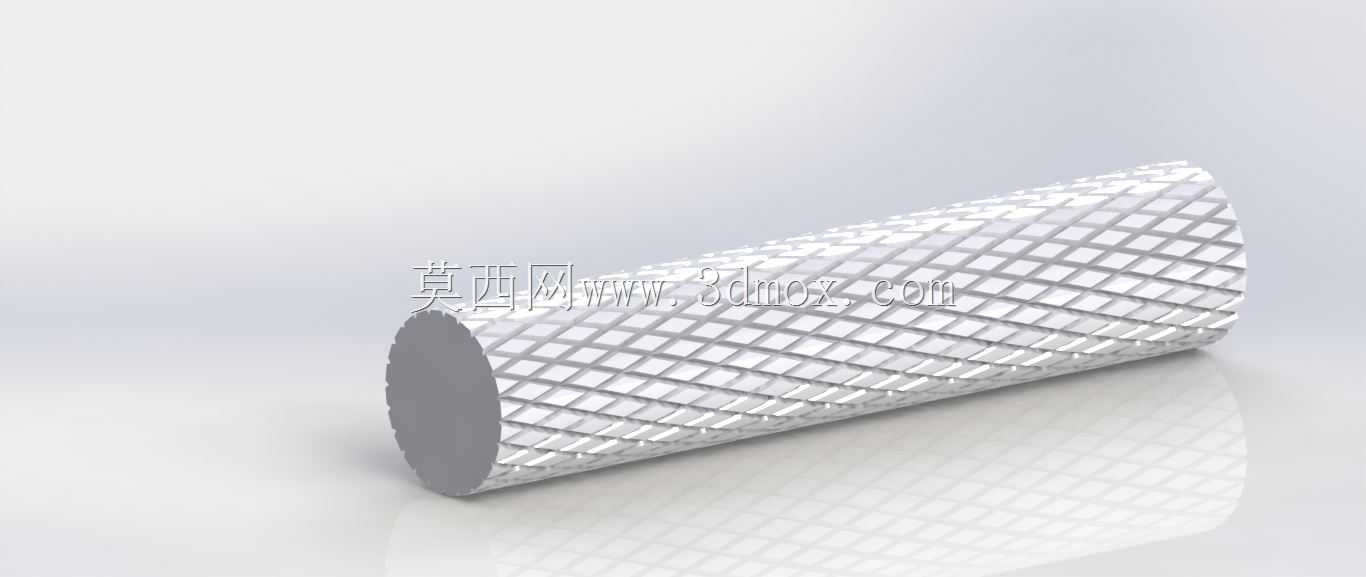

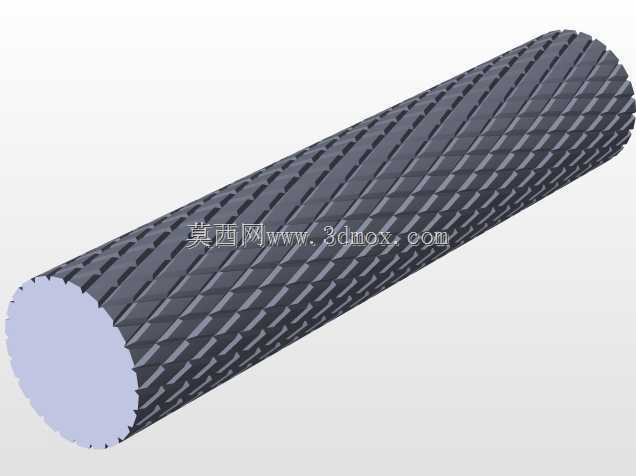

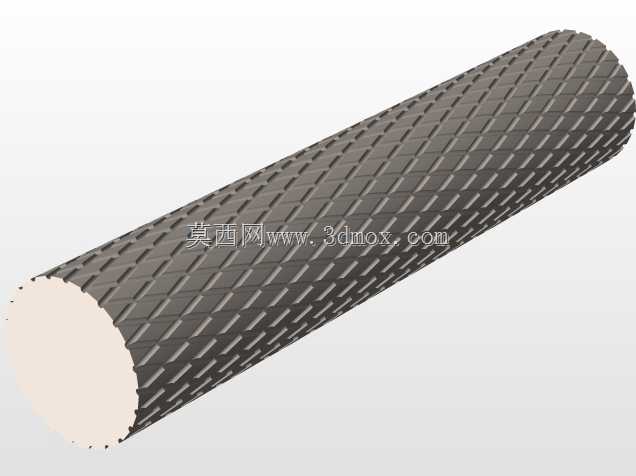

网纹防滑滚花圆柱杆件结构设计

这类带网纹滚花的圆柱杆件，在手动操作类工装、小型调节机构、手持工具组件里应用极广，日常做设备调试时经常能碰到这类零件——比如工装夹具的调节捏杆、小型设备的手动锁紧杆、量具的操作握持段，都会用到这类滚花结构来增大接触面摩擦力，避免操作时打滑。从实际使用场景来看，这类杆件不需要额外加装防滑套，金属本体直接加工出网纹结构，耐油污、耐磨损，在车间多油污、多切削液的工况下，比包胶、套塑的防滑结构耐用性高很多，不会出现防滑层老化脱落的问题。设计这类滚花杆的时候，首先要明确安装边界：杆件的光轴段直径要和配套的安装孔、衬套做公差配合，通常如果是滑动调节的工况，光轴段选h7公差即可，如果是固定压装的场景，可选用r6过盈配合，避免杆件在安装孔内出现窜动。滚花段的长度要匹配人手握持的操作空间，通常成年人单指捏持的长度不小于15mm，整段滚花的长度如果是双手操作的场景可适当加长，但要注意滚花加工时的退刀位置，不能让滚花纹路延伸到安装配合段，否则会影响装配精度。网纹滚花的参数选择也有讲究，节距大小要根据杆件直径调整，直径偏小的杆件选细纹滚花，避免滚花后杆件实际外径涨大过多导致装配干涉，直径偏大的杆件可选粗纹滚花，防滑效果更明显。建模的时候要注意，滚花的纹路是交叉的螺旋结构，不是简单的阵列纹理，要还原实际加工时滚花刀挤压成型的纹路走向，避免建模出来的纹路和实际加工效果偏差太大，给后续加工出图造成误导。另外杆件的端面要做小倒角处理，去除加工毛刺，避免安装和操作时划伤操作人员，同时倒角也能引导杆件顺利装入安装孔，提升装配效率。这类杆件通常选用45号钢加工，表面做发黑处理即可满足常规防锈需求，如果是在腐蚀工况下使用，也可选用不锈钢材质加工，滚花后不需要额外做表面喷涂，否则会填平滚花纹路，丧失防滑效果。从结构强度来看，这类杆件主要承受的是轴向的按压力或者周向的拧转力，只要光轴段的直径满足强度要求，滚花段不会出现结构失效问题，设计时不需要额外做加强结构，保持圆柱整体结构即可，加工工艺也相对简单，车削成型后直接上滚花刀加工网纹，工序短，加工成本低，适合批量生产使用。
