公制规格DIN7965螺纹嵌件结构设计

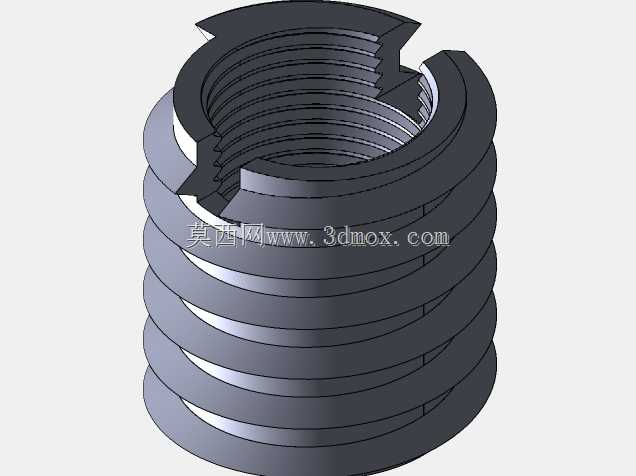

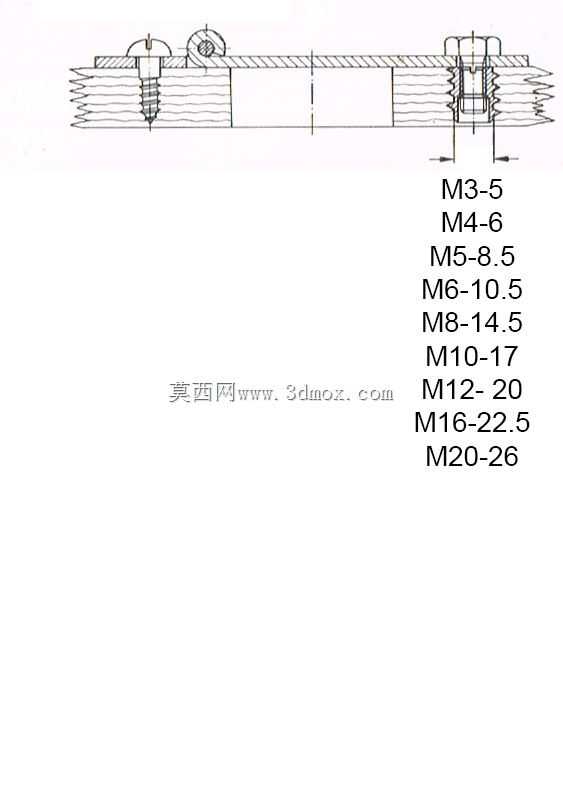

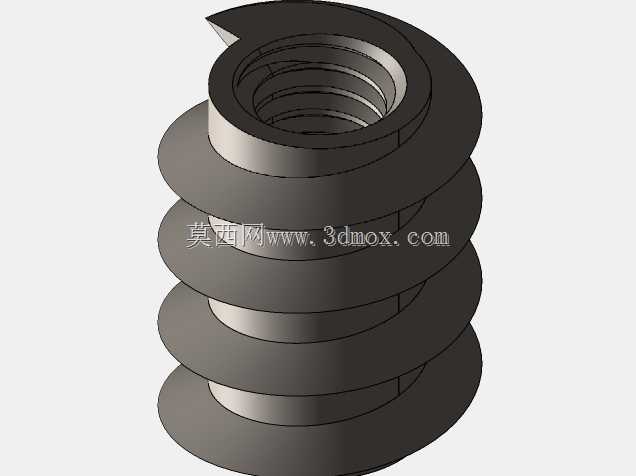

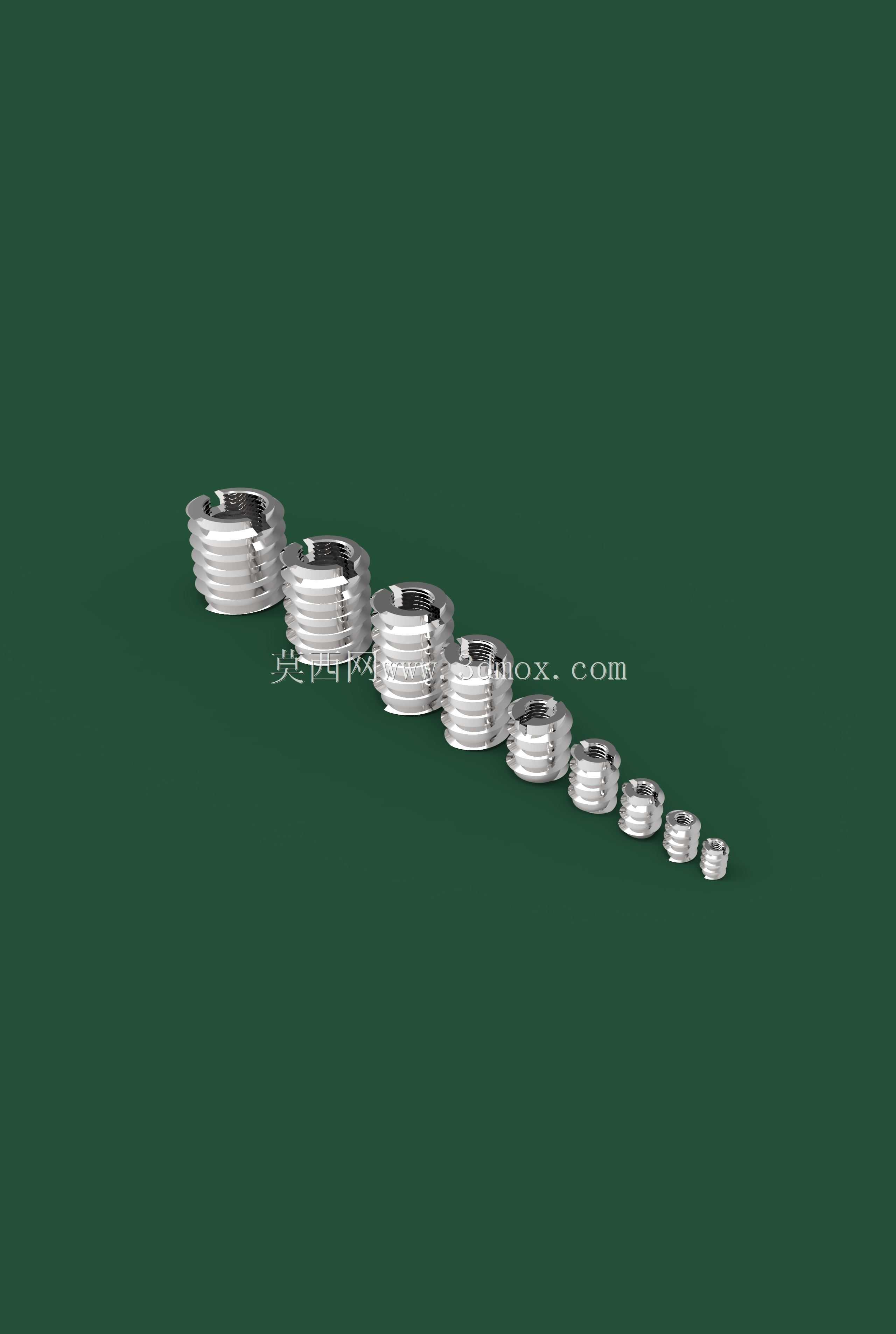

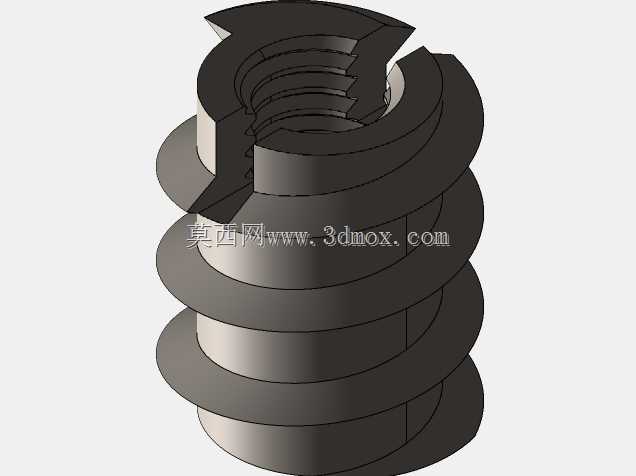

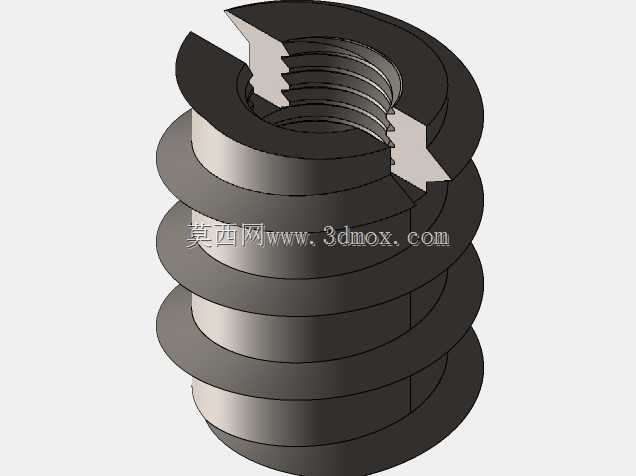

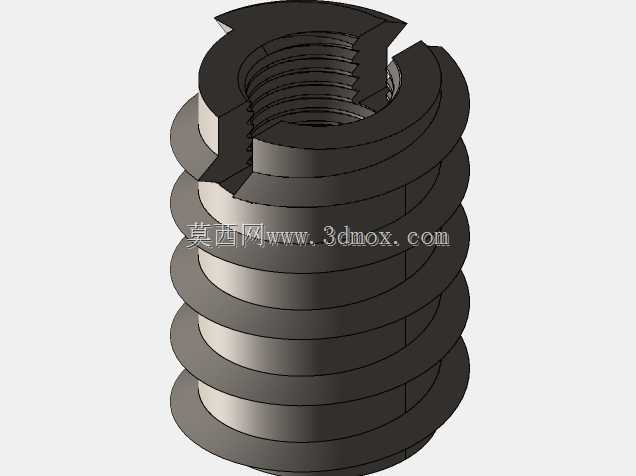

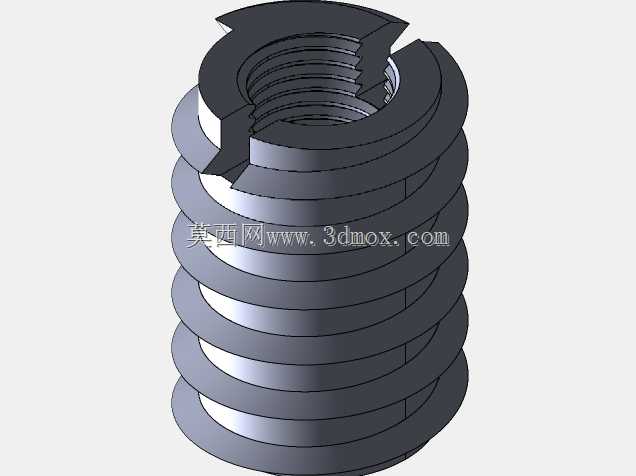

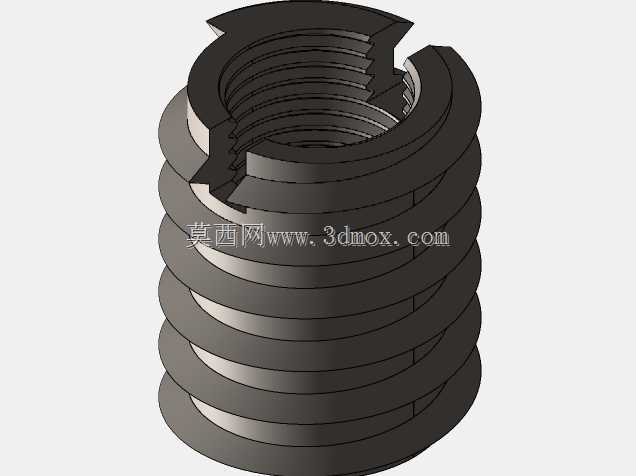

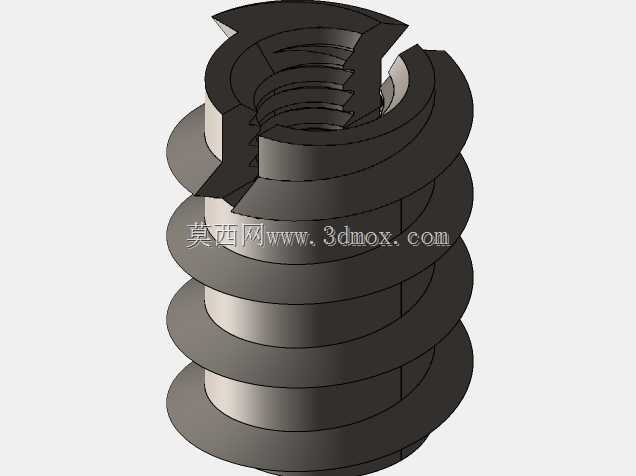

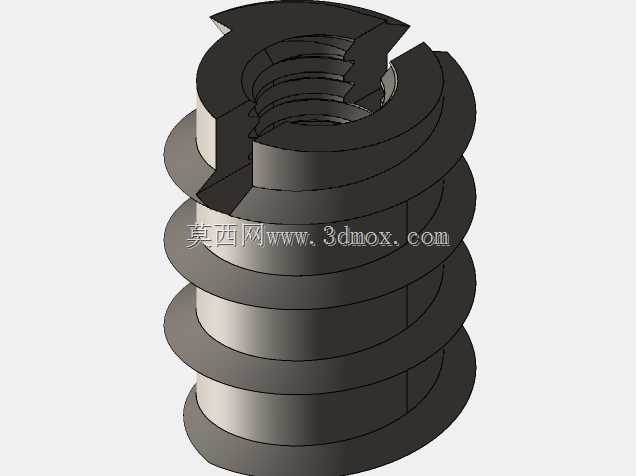

在轻量化设备、薄壁壳体、软质基材的连接结构设计中，螺纹连接的滑牙、基材开裂、螺纹磨损是长期困扰结构工程师的常见问题，DIN7965螺纹嵌件正是针对这类场景开发的内嵌式螺纹强化组件。这类嵌件的核心应用场景覆盖了铝合金压铸件壳体、工程塑料结构件、木质复合板材、薄铜板等本身无法加工出高强度内螺纹的基材，在消费电子外壳、汽车内饰塑料件、低压电气柜体、小型机电设备的装配环节中，能在不增加基材厚度、不扩大安装空间的前提下，为连接部位提供符合公制螺纹标准的可靠内螺纹结构。从功能特性来看，该系列嵌件覆盖M3至M20的常用公制螺纹规格，可根据基材特性与载荷需求选择钢、黄铜、铝合金三种基材加工，钢制嵌件多用于需要反复拆装、连接载荷较大的金属基材连接场景，黄铜嵌件适配导电要求、防腐蚀要求的装配环境，铝合金嵌件则兼顾轻量化与防腐蚀需求，多用于航空航天配套、便携设备的结构连接。设计这类嵌件时，首先要匹配对应公制螺纹的中径、螺距公差，确保外螺纹与基材预制孔的过盈配合量控制在合理区间，过盈量过小会导致嵌件在拧入螺钉时跟转脱落，过盈量过大则会在压装或旋入时撑裂基材；嵌件外侧的防滑齿、卡槽结构是设计核心，不同规格的嵌件卡槽深度、齿形角度随外径增大做梯度调整，小规格M3至M6嵌件采用细密的周向滚花结构，适配薄壁塑料件的超声波压装工艺，大规格M12以上嵌件则增加轴向卡槽，承受更大的螺钉拧紧扭矩，避免嵌件在基材内发生周向转动。从安装边界来看，不同规格的嵌件对应明确的基材最小厚度要求，以M6规格嵌件为例，基材最小厚度不能低于嵌件总长度的1.2倍，预制孔的公差需控制在H7级别，压装后嵌件端面需与基材表面齐平，不能出现凸起或凹陷超差的情况，否则会影响后续螺钉装配的贴合度；嵌件的内螺纹公差统一采用6H标准，可直接适配对应规格的公制外螺纹螺钉，无需额外做螺纹二次加工。在实际选型过程中，工程师需要先核算连接部位的轴向拉力、径向剪切力，再匹配对应材质的嵌件，比如经常需要拆装的检修口部位，优先选择钢制嵌件提升螺纹耐磨性能，一次性装配的消费电子壳体则可选用黄铜或铝合金嵌件控制整体重量。这类嵌件的三维建模过程中，需要重点还原外侧的防滑齿形、端部的导入倒角、内螺纹的牙型细节，确保模型导入装配体后可以直接做干涉检查，模拟压装过程中的基材形变范围，提前验证安装空间是否充足，避免实际生产中出现装配干涉、基材开裂的问题。
