双向卡入式塑料间隔支撑固定柱结构

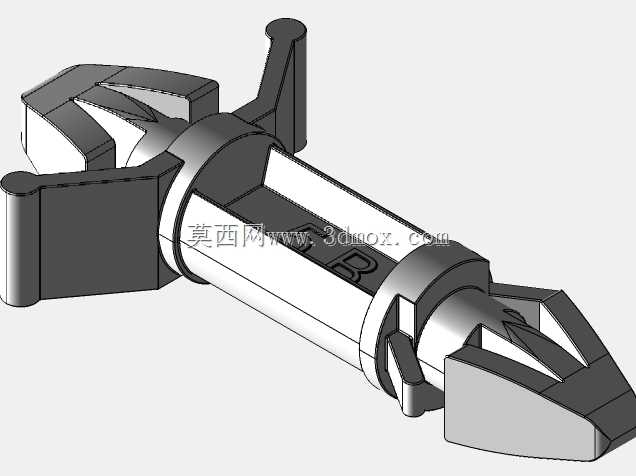

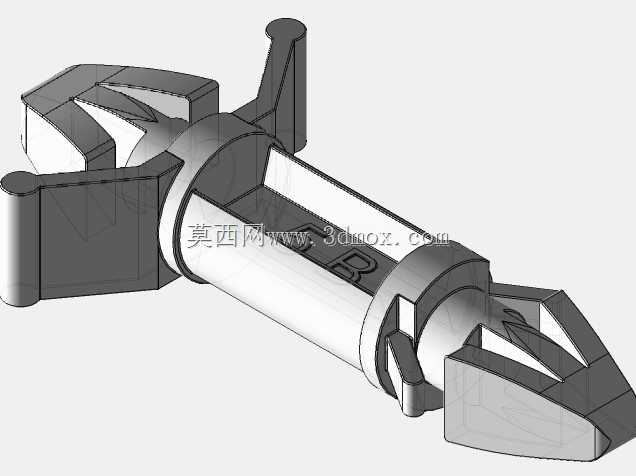

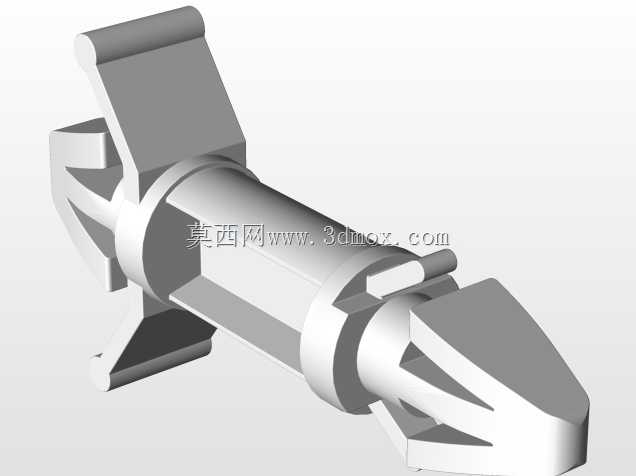

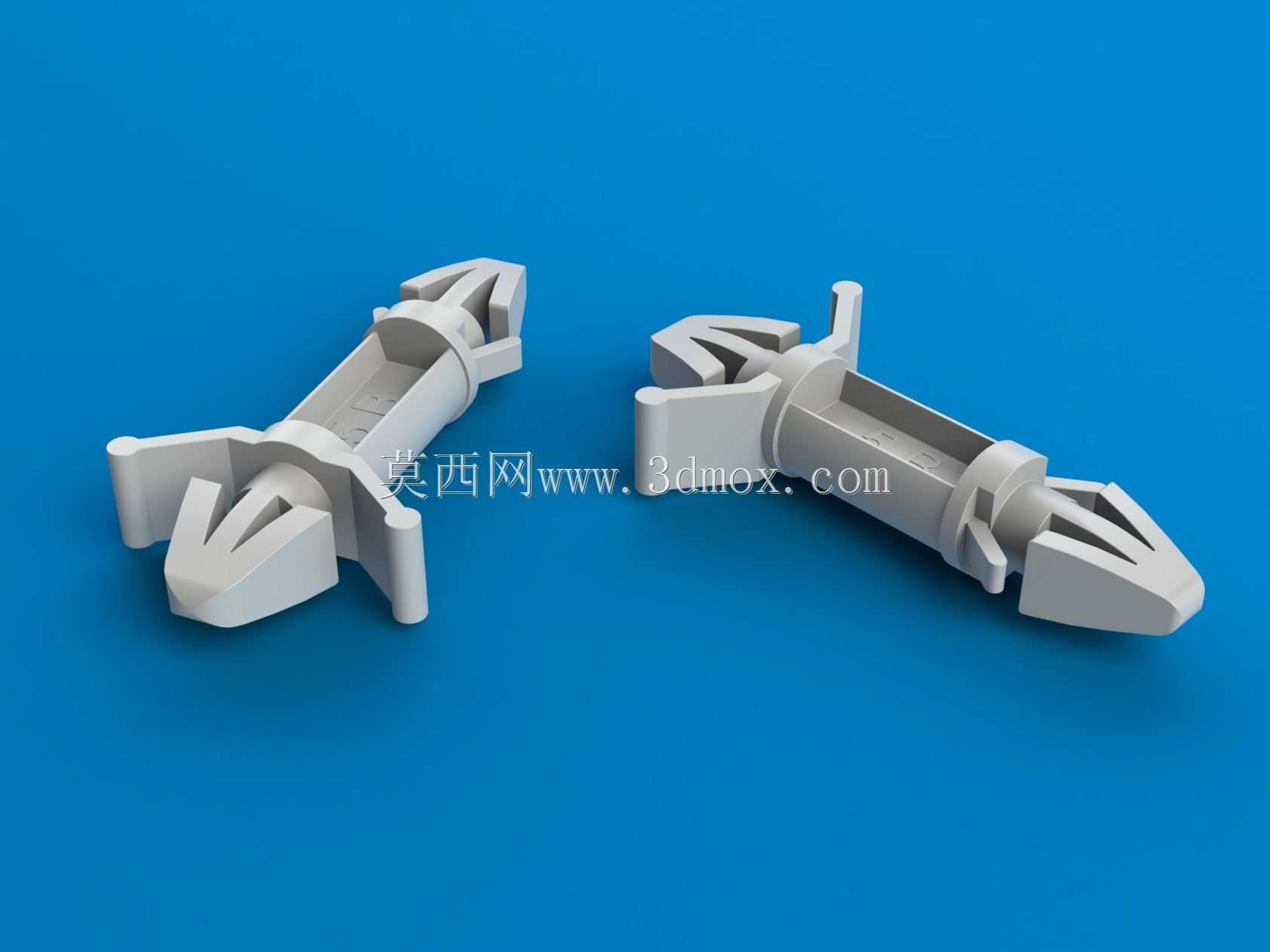

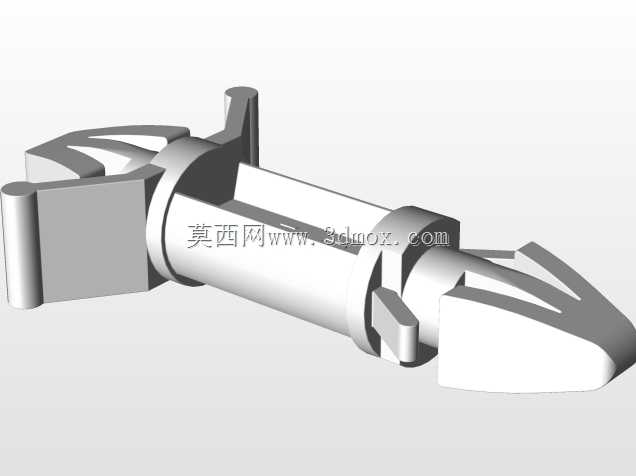

这类双向卡扣式间隔支撑件，多应用在电子电器内部的PCB板安装、机箱内部层板固定、小型电控模块的悬空架设场景中，核心作用是在两块平行安装的板件之间形成稳定的支撑间距，同时无需额外螺丝、螺母等辅助紧固件，直接通过两端的弹性卡爪完成卡接固定，大幅提升装配环节的作业效率，降低小件物料的管理成本。从结构设计逻辑来看，支撑柱主体采用中空柱状结构，在保证轴向支撑强度的前提下，尽可能减少原料用量，同时给两端卡爪的弹性形变预留足够的变形空间，避免装配时卡爪硬度过高出现断裂问题。两端的卡爪采用对称式的倒钩斜面设计，装配时斜面先接触安装板的开孔边缘，受轴向按压力作用卡爪向内收缩，穿过开孔后卡爪在自身材料弹性作用下向外回弹，倒钩结构牢牢卡在安装板的背面，实现防脱固定；卡爪根部做了圆弧过渡处理，避免应力集中导致的反复拆装断裂问题，柱身中部的限位凸台可以精准控制两块安装板之间的间隔距离，保证装配后板件间距的一致性，不会出现按压塌陷导致的间距偏差。在安装边界上，这类支撑件适配的安装板开孔尺寸有明确的公差范围，开孔过大容易出现卡接松动、晃动脱落的问题，开孔过小则会导致装配阻力过大，甚至卡爪无法顺利穿过开孔；柱身的外径尺寸小于两端卡爪的展开尺寸，保证穿过开孔时柱身不会和孔壁产生额外摩擦，两端卡爪的倒扣深度经过反复校核，既保证足够的拉脱力，满足常规工况下的抗振动、抗冲击要求，又不会因为倒扣量过大导致拆卸时需要过大的外力，损坏板件或者支撑柱本身。在实际选型应用中，需要根据两块板件之间需要预留的间距选择对应长度的规格，同时根据安装板的厚度确认卡爪的倒扣深度是否匹配，若板件厚度过薄，倒扣深度大于板厚会导致卡接后存在间隙，出现固定松动的问题；若板件厚度超过倒扣的适配范围，则会出现卡爪无法完全穿过开孔，无法实现有效卡接的问题。这类塑料支撑件通常采用尼龙材质注塑成型，本身具备一定的绝缘性能，在电控设备内部使用时可以避免板件之间的导电接触，同时尼龙材质的耐疲劳性能较好，能够承受一定次数的反复拆装而不出现断裂失效，适配电子设备组装、售后维护过程中的拆装需求。
