便携数显钢卷尺高精度测量工具结构设计

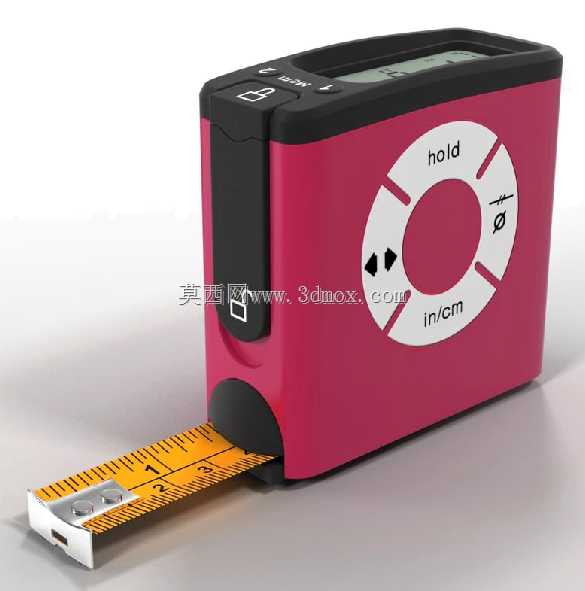

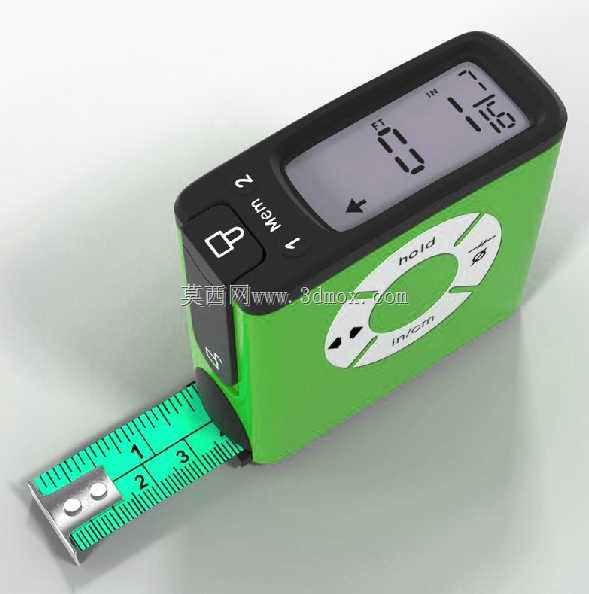

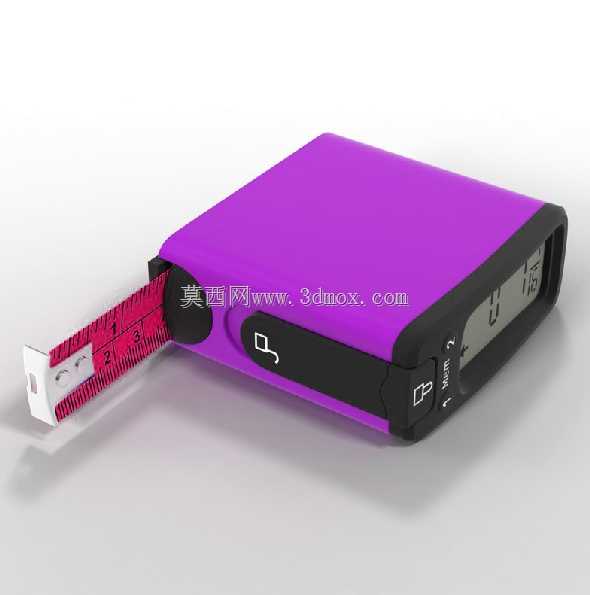

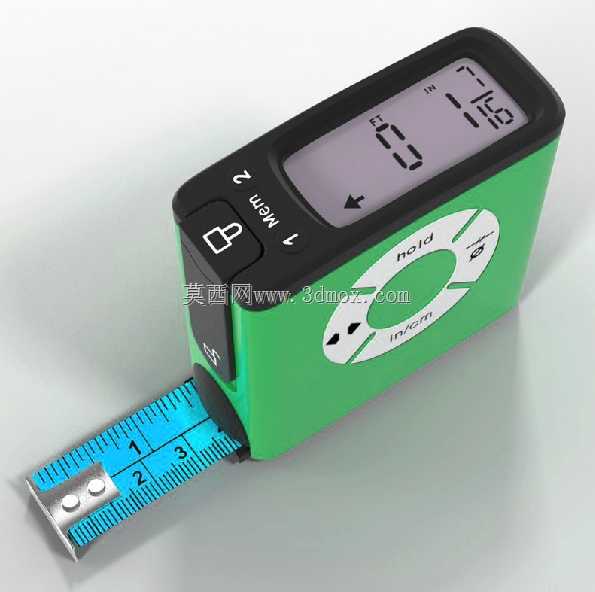

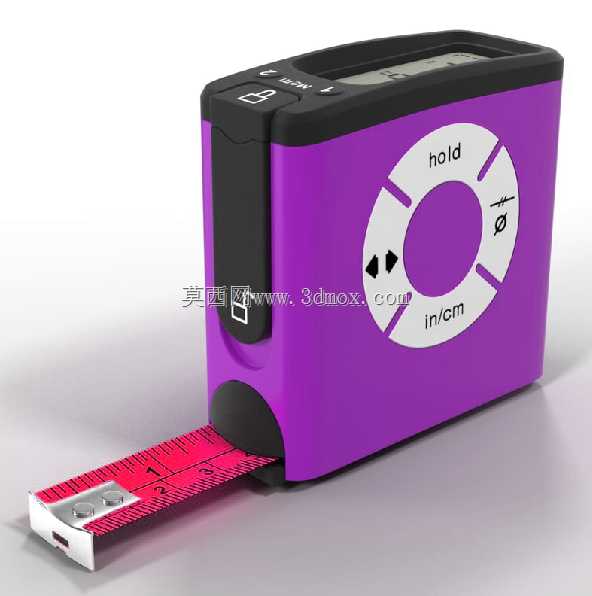

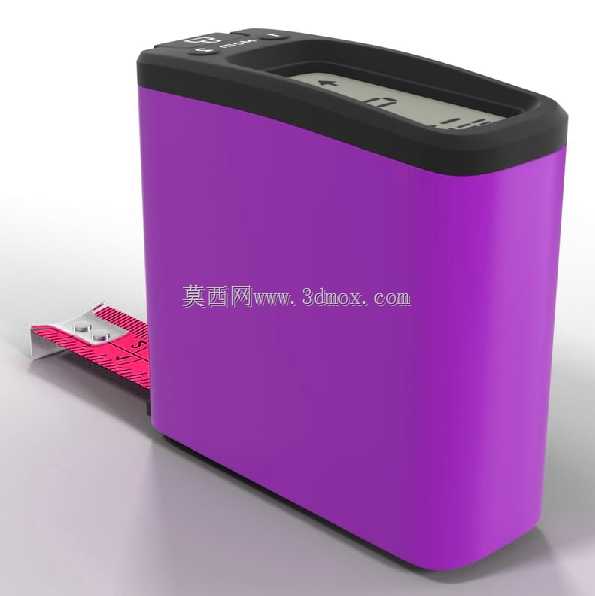

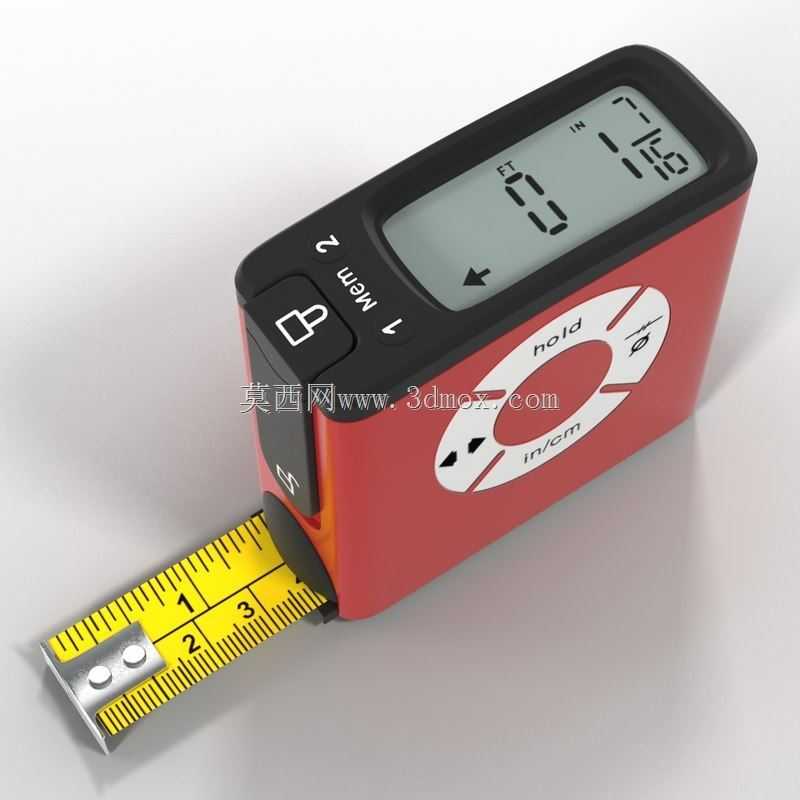

这款数显卷尺的结构设计，核心围绕现场测量作业的实际痛点展开优化，区别于传统机械式钢卷尺的读数误差问题，在常规尺带收卷结构基础上集成了位移传感模块与数显单元，适配家装施工、木工下料、设备安装调试、仓储尺寸核验等多场景的长度测量需求。从结构布局来看，壳体采用人机工程学的弧面收边设计，单手握持时掌心与壳体曲面完全贴合，侧边设置的锁止按键位于拇指自然放置的操作区域，按压行程控制在2mm范围内，测量过程中无需调整握持姿势即可完成尺带锁止操作，避免传统卷尺需要双手配合锁止带来的测量偏移问题。尺带出口处设置了耐磨金属导向嘴，既可以抵住被测工件端面作为测量基准，也能减少尺带反复收拉对壳体出口处的磨损，导向嘴与尺带的间隙控制在0.1mm以内，避免尺带晃动带来的测量误差。正面的数显屏采用倾斜15度的安装角度，当操作人员单手握持卷尺进行水平测量时，视线与屏幕恰好处于垂直视角，无需刻意歪头即可清晰读取测量数值，屏幕周边的功能按键采用环形布局，分别对应单位切换、数值存储、测量基准切换功能，按键表面做了凸起防滑处理，佩戴劳保手套操作时也能准确触发对应功能，不会出现误触情况。尺带采用常规的公制刻度印刷，同时数显模块支持公制与英制单位的一键切换，满足不同作业场景的单位使用需求，尺带的收卷弹簧采用恒力结构设计，拉出全程的拉力差控制在1N以内，收回时不会因为拉力过大导致尺带甩动伤人，收卷末端设置了缓冲结构，避免尺带头直接撞击壳体造成内部传感模块的震动偏移。内部的传感模块采用非接触式的位移采集结构，不会因为尺带表面的轻微磨损影响读数精度，相比传统接触式编码结构的使用寿命提升三倍以上，电路板与电池仓之间设置了密封胶圈，能够应对施工现场的少量扬尘与泼溅情况，适配复杂的户外作业环境。整体壳体的外形尺寸控制在手掌可完全握持的范围内，可直接放入工作服口袋随身携带，不会像大型激光测距仪那样存在携带负担，同时保留了钢卷尺可测量弧形表面、内孔深度的优势，弥补了激光测距仪无法测量曲面、近距离测量存在盲区的缺陷，在设备安装现场的管线排布测量、钣金件下料尺寸核验、家具安装的孔位定位等作业场景中，能够兼顾测量效率与读数精度，减少传统卷尺人工读数带来的视差错误，降低现场测量的反复核验成本。
