马蹄式卡规通止检测工装结构设计

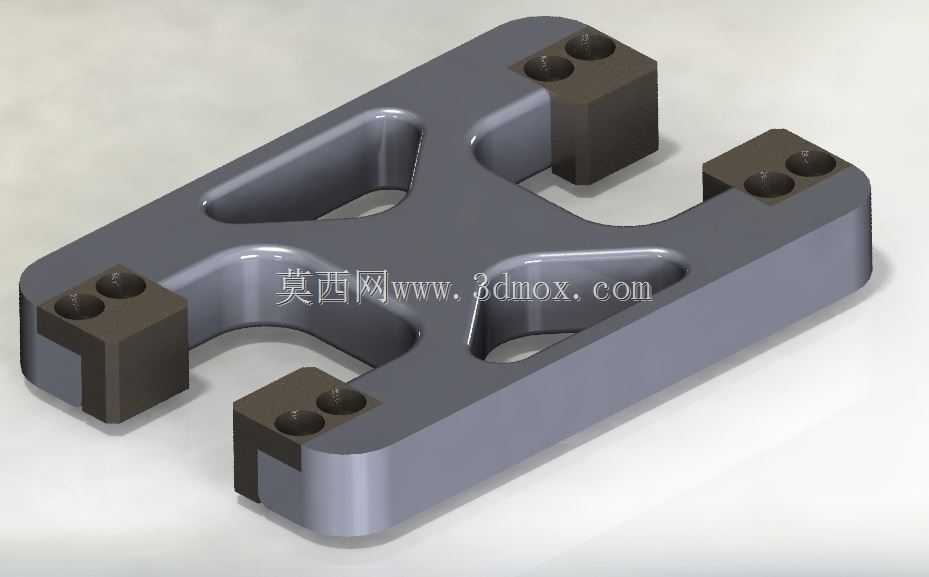

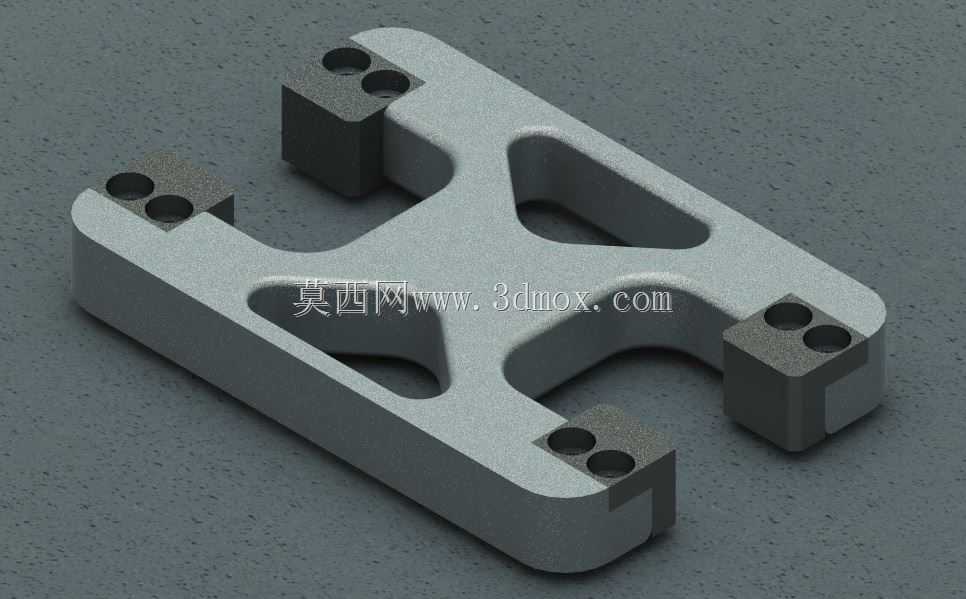

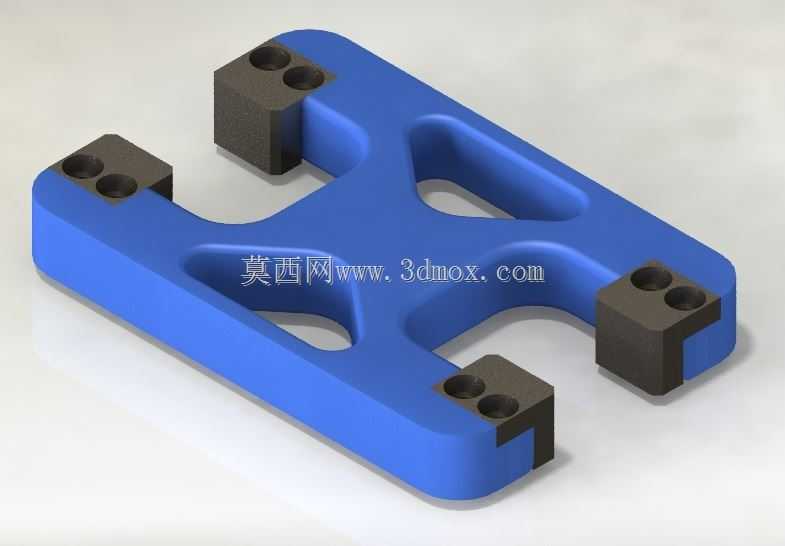

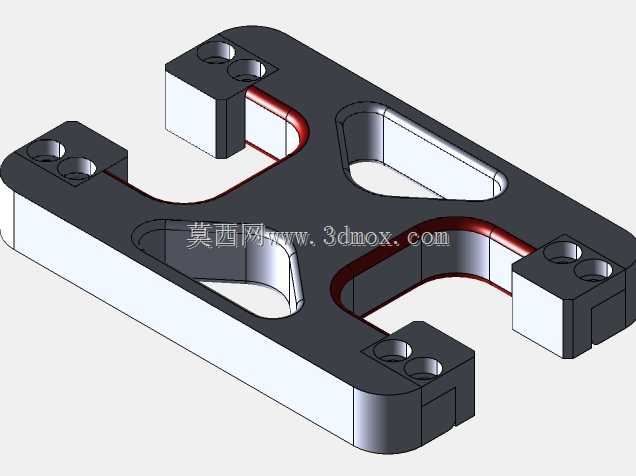

这款马蹄式卡规通止检具，主要应用在机加工产线的工序间快速尺寸核验场景，针对轴类、块状零件的关键外尺寸做合格性判定，相比传统游标卡尺、千分尺的逐点测量，能大幅缩短批量零件的检测耗时，适配流水线旁的工位自检、巡检环节，工人无需复杂读数培训，仅通过通端、止端的通过状态就能快速判断零件尺寸是否落在公差带内，有效降低批量加工的不合格品流出风险。整体结构采用对称式H型镂空基体设计，四个检测端块分别对应通、止两组检测位，基体中部的镂空槽一方面是为了降低整体自重，方便工人手持操作长时间作业不易产生疲劳，另一方面也能减少实体材料的内应力残留，避免长期使用后基体形变导致检测精度偏移，基体边缘做了大圆弧过渡处理，没有尖锐棱角，既避免操作过程中划伤工人手部，也能减少磕碰对基体基准面的损伤。四个检测端块采用分体式装配结构，和基体通过定位销加紧固螺丝连接，当检测端长期使用产生磨损后，无需更换整个卡规基体，仅需拆卸更换对应的端块就能恢复检测精度，大幅降低检具的长期维护成本，端块上的安装孔做了沉头设计，紧固螺丝装配后端面不超出端块基准面，不会对检测过程产生干涉。从安装边界来看，这款卡规的整体外轮廓适配人手握持的尺寸区间，四个检测端的工作面平行度、平面度都按照量规的精度等级做了公差约束，通端工作尺寸对应被测尺寸的最大实体边界，止端对应最小实体边界，检测时通端能在自重作用下顺利滑过被测尺寸段，止端无法卡入被测部位即为合格。设计过程中特意将基体的受力路径做了优化，手持部位的受力不会传导到检测端块的安装基准面，避免手持施力导致检测端产生微小形变影响测量结果，基体的厚度方向做了等强度设计，非受力部位减薄，受力支撑部位保留足够厚度，兼顾刚性和轻量化的需求。检测端的工作面做了淬火硬化处理，表面硬度达到高耐磨要求，能承受频繁与金属零件接触摩擦的使用工况，延长检具的校准周期，端块和基体的装配定位面采用过定位约束，保证反复拆装端块后，检测工作面的位置度不会出现偏差，不需要每次更换端块后重新校准整体精度。在实际产线应用中，这类卡规通常会和工序作业指导书配套放置在加工工位旁，工人完成每一件零件的加工后，随手拿起卡规完成通止检测，整个检测过程耗时不超过两秒，相比用千分尺读数测量的方式，检测效率提升十倍以上，同时避免了人工读数带来的人为误差，尤其适合汽车零部件、通用五金配件的批量加工尺寸管控场景，针对不同的被测尺寸，仅需更换对应规格的检测端块，就能快速适配新的检测需求，基体部分可以通用，进一步压缩了不同规格检具的制作成本。
