小型伺服执行机构简化三维结构

在自动化产线的点位搬运、小型工装的角度调节、教学实验台的动作演示这类场景里，常需要用到体积紧凑、安装便捷的伺服执行单元，本次呈现的简化结构正是针对这类轻载工况做的适配设计。从实际使用角度出发，这类伺服单元不需要复刻量产产品的全部内部细节，重点要把安装对接的边界、输出端的配合尺寸、外部干涉轮廓做准确还原，方便设计人员在做整机布局时快速调用，不用反复核对外部结构的避让空间。

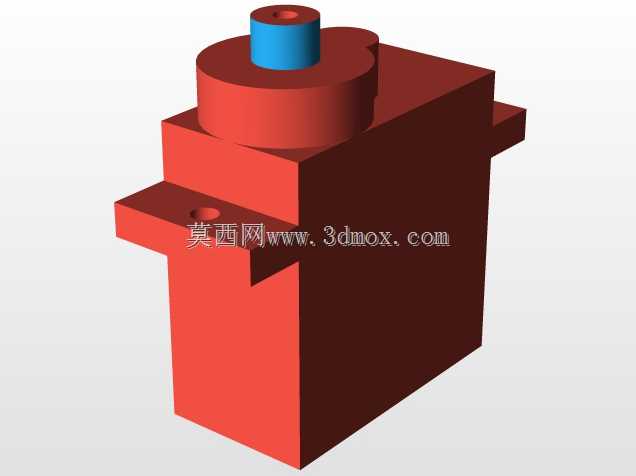

设计思路上优先考虑安装通用性，主体采用方块式基座结构，两侧伸出的带孔安装耳是核心固定位，孔位间距按照常规小型伺服的通用安装规格设置，能直接适配多数标准安装支架的孔距，不需要额外做转接板设计。输出端采用阶梯轴结构，顶部的蓝色轴段是动力输出位，轴中心预留的通孔可用于穿装锁紧螺丝，方便外接摇臂、转盘、连杆等执行附件，轴段的直径、伸出长度都按照常用附件的配合公差做了预留，装配时不会出现轴孔不匹配的问题。

从安装边界来看，主体方块的长宽高尺寸控制在小型伺服的常规区间，输出轴的中心高度与基座底面的距离符合通用安装基准，不管是正装在设备台面、还是侧装在立板上，输出端的运动轨迹都不会和基座本身产生干涉。顶部的圆形凸台是端盖结构，做了简化的圆角过渡，既还原了实物的外形特征，也避免了尖锐棱角在装配时剐蹭线路。

这类简化模型在做方案设计阶段实用性很强，不需要拆解内部的绕组、编码器、减速齿轮等细节，就能完成整机的布局校验、安装空间核对、外接部件的运动仿真，能大幅缩短前期方案的建模周期。实际选型时，设计人员可以通过这个外部轮廓快速判断该规格伺服是否能放进设备的预留安装腔，核对输出轴的连接尺寸是否匹配负载端的传动件，提前规避安装时出现的空间不足、孔位错位、输出端干涉等常见问题。模型的外形过渡都做了符合加工工艺的处理，没有不符合实际生产的异形结构，和实物的外部特征匹配度较高，完全能满足方案阶段的设计校验需求。
