医用外科防护口罩结构三维设计

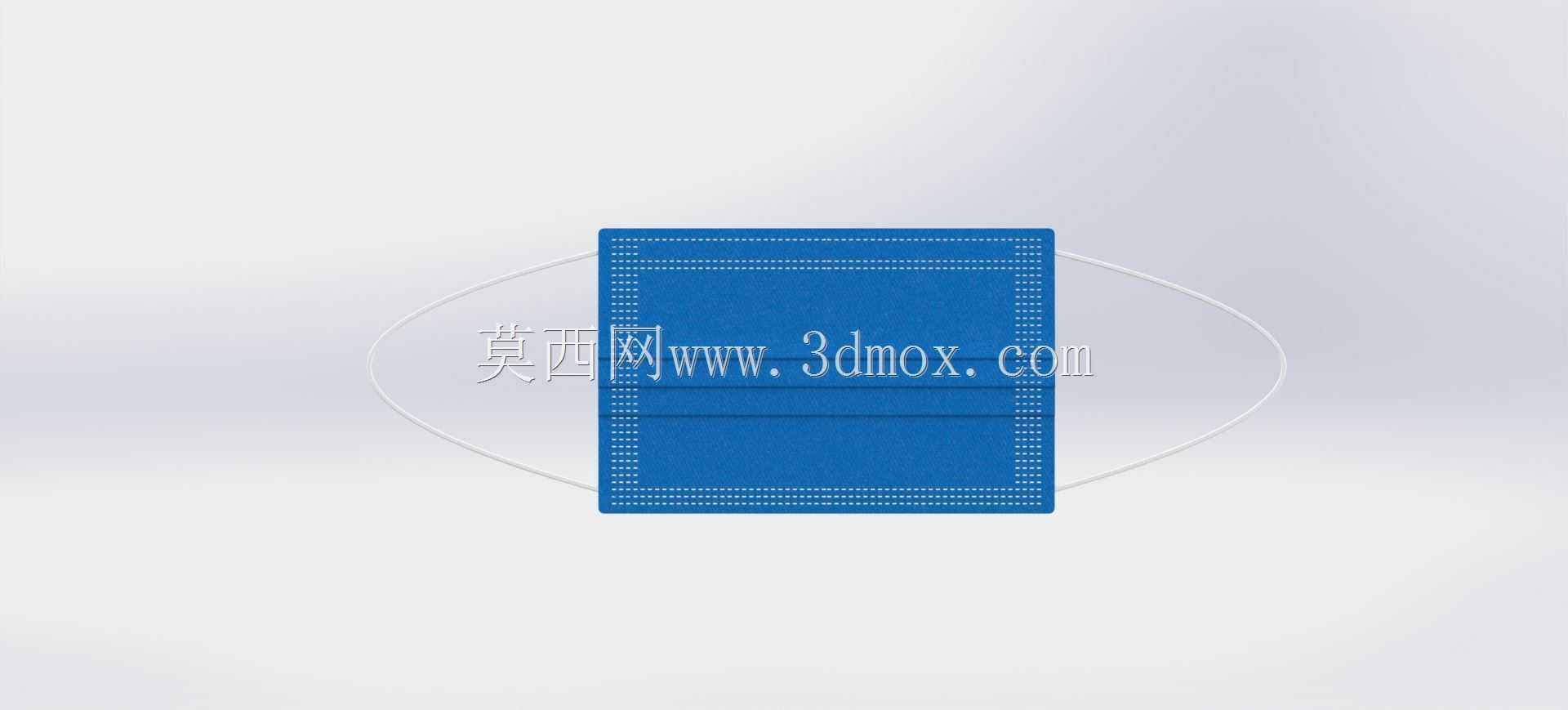

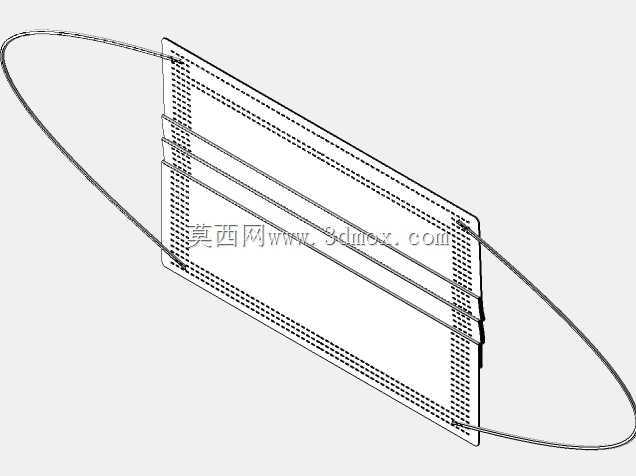

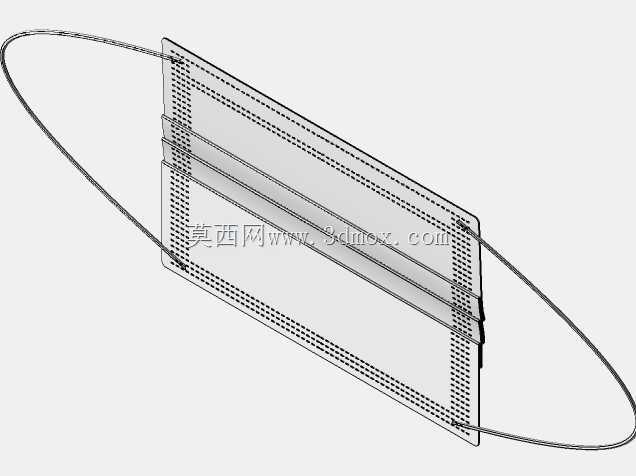

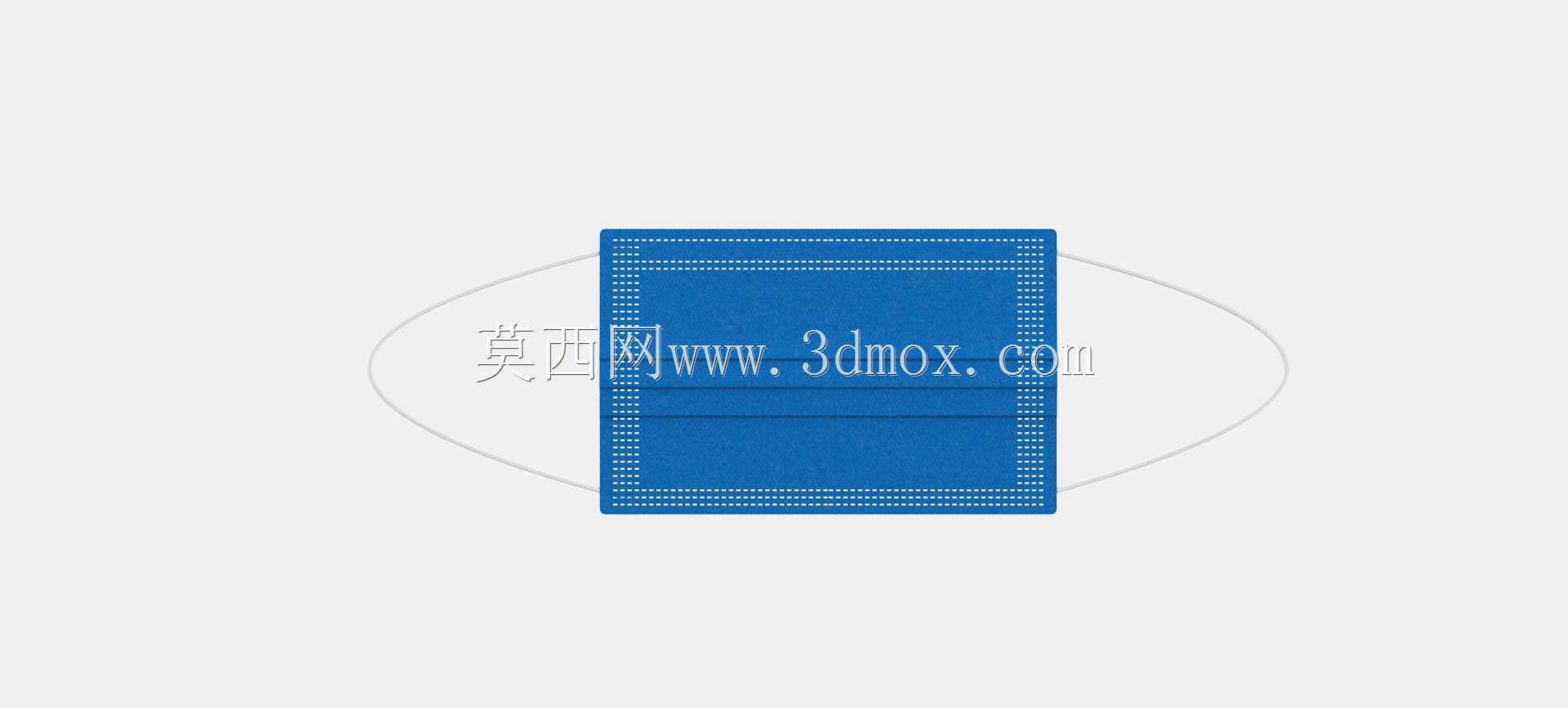

　　日常临床诊疗场景中，外科口罩是阻隔体液飞溅、气溶胶颗粒物接触医护人员口鼻黏膜的核心防护耗材，其结构设计直接决定佩戴密合度、呼吸阻力与长时间佩戴的舒适度，三维建模阶段需要同步兼顾生产工艺可行性与实际使用的人体适配性。从实际使用场景出发，该款口罩主体采用三层复合结构的曲面造型，整体轮廓贴合人体面部从鼻梁到下颌的自然弧度，建模时先通过面部点云数据提取关键贴合边界：鼻梁处设置可弯折的塑形压条安装位，压条采用内嵌式结构，避免外露金属边缘划伤皮肤，同时保证佩戴时能根据不同使用者的鼻梁高度弯折塑形，减少鼻梁两侧的漏气缝隙；口罩两侧的耳带采用弹性带体结构，建模时预留了耳带与主体片材的超声波焊接点位，点位分布在口罩主体四角的加固区域，

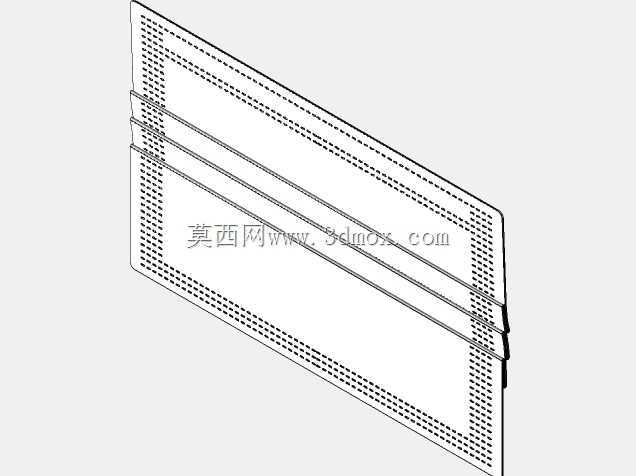

　　避免焊接处拉力过大导致片材撕裂。主体片材的褶皱设计是建模的核心细节，采用三折式横向褶皱结构，完全展开后能覆盖从鼻梁到下颌的完整面部区域，褶皱的折边间距经过反复调整，既保证折叠状态下整体厚度控制在5mm以内，方便独立包装储运，又能在佩戴时自然撑开，在口鼻前方形成足够的呼吸空腔，减少片材贴附口鼻造成的呼吸不畅。建模过程中，主体片材的边缘做了热压封边处理，封边宽度控制在3mm，封边纹路采用细密的点状压纹，既保证三层材料贴合牢固不会分层，又不会因为封边过宽导致边缘过硬摩擦面部皮肤。从安装与适配边界来看，口罩主体展开后的横向尺寸为175mm，纵向完全展开尺寸为95mm，适配绝大多数成年男女的面部轮廓，耳带的自然长度为180mm，

　　拉伸后最大长度可达320mm，配合弹性材质的拉伸率，不会对耳后皮肤造成过大压迫，长时间佩戴也不易产生勒痕。在功能特性的设计考量上，模型还原了口罩三层材料的分层结构：外层为防泼水面层，能够阻挡诊疗过程中飞溅的血液、体液等大颗粒液体；中间层为核心过滤层，负责阻隔微小气溶胶颗粒；内层为亲肤吸水层，能够吸收佩戴者呼出的水汽，保持面部干爽。建模时特意区分了三层材料的厚度差，外层厚度0.2mm，中层过滤材料厚度0.1mm，内层亲肤层厚度0.15mm，整体片材总厚度控制在0.45mm，既保证足够的挺括度，佩戴时不会软塌贴脸，又具备足够的柔韧性，折叠储运过程中不会产生不可逆的折痕破损。从生产工艺匹配的角度，模型的所有曲面都做了工艺圆角处理，

　　没有尖锐的棱角结构，适配自动化口罩生产线上的滚切、热压、焊接工序，片材展开后的轮廓为对称结构，排版时能够最大化利用原材料幅宽，减少生产过程中的边角料损耗。鼻梁压条的安装槽位深度为0.3mm，宽度为5mm，适配市面上通用的0.25mm厚全塑鼻梁条或镀锌铁丝鼻梁条，不需要额外定制专用配件，降低生产供应链的适配成本。耳带的焊接点位做了局部加厚处理，焊接区域的片材厚度比主体区域厚0.1mm，能够承受至少15N的拉力不脱落，满足日常佩戴、快速摘除时的拉力需求。在实际使用的细节设计上，口罩上边缘的塑形条位置特意做了内凹弧度，适配佩戴护目镜、防护面屏时的叠加使用需求，不会因为口罩上边缘过厚导致护目镜起雾缝隙过大；下边缘的弧度贴合下颌轮廓，佩戴说话时不会因为下颌活动导致口罩下沿移位，露出口鼻区域。建模时还考虑了不同佩戴场景的适配性，耳带的固定点位预留了转换为绑带式结构的接口，若用于长时间高风险防护场景，可将弹性耳带替换为无纺布绑带，通过绑带在头部后侧打结固定，进一步降低耳后压迫感，适配长时间连续佩戴的使用需求。整体模型的结构拆分清晰，主体片材、鼻梁压条、弹性耳带三个部件都做了独立的结构建模，可直接导出用于生产工艺验证、结构受力仿真，也可用于防护产品的结构迭代设计参考，帮助设计人员快速调整口罩的尺寸参数、褶皱结构与固定方式，缩短新产品的开发周期。
