皮尔兹PSEN系列磁性安全锁结构设计

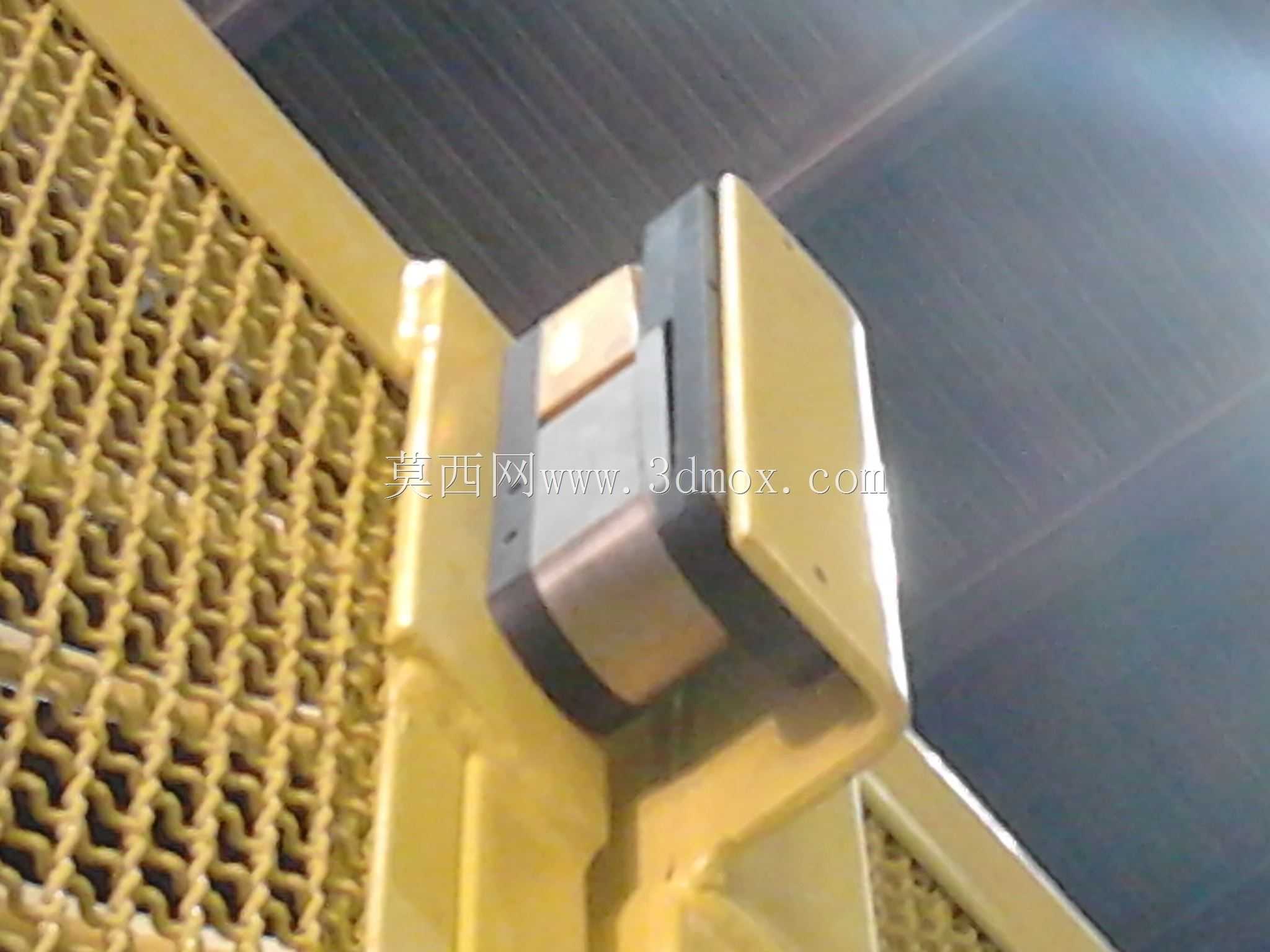

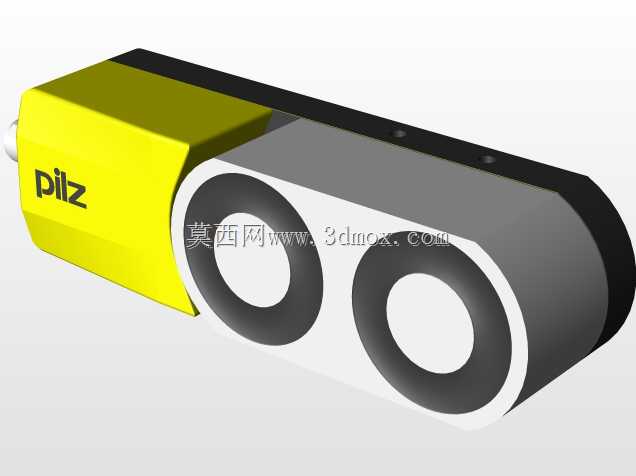

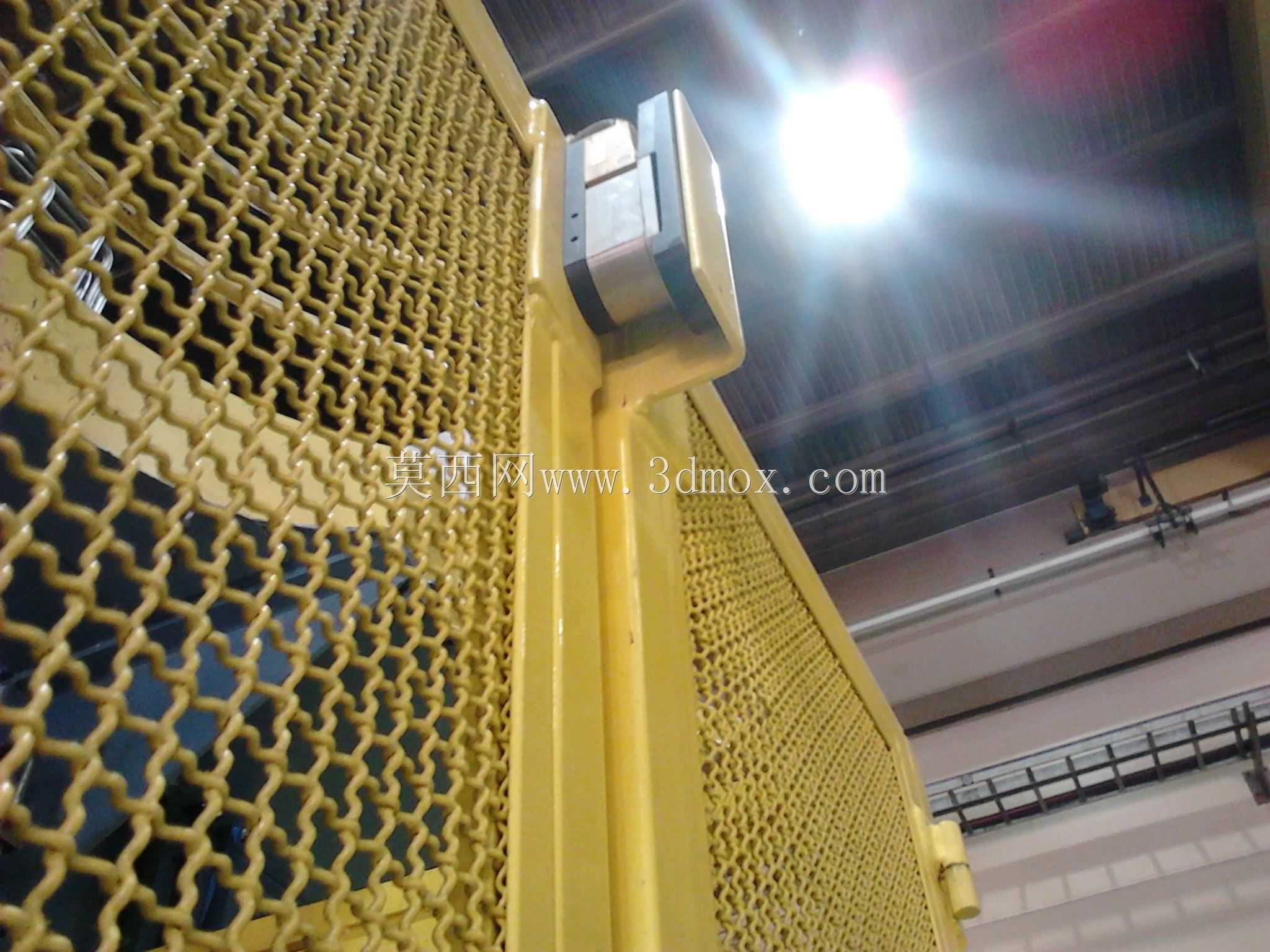

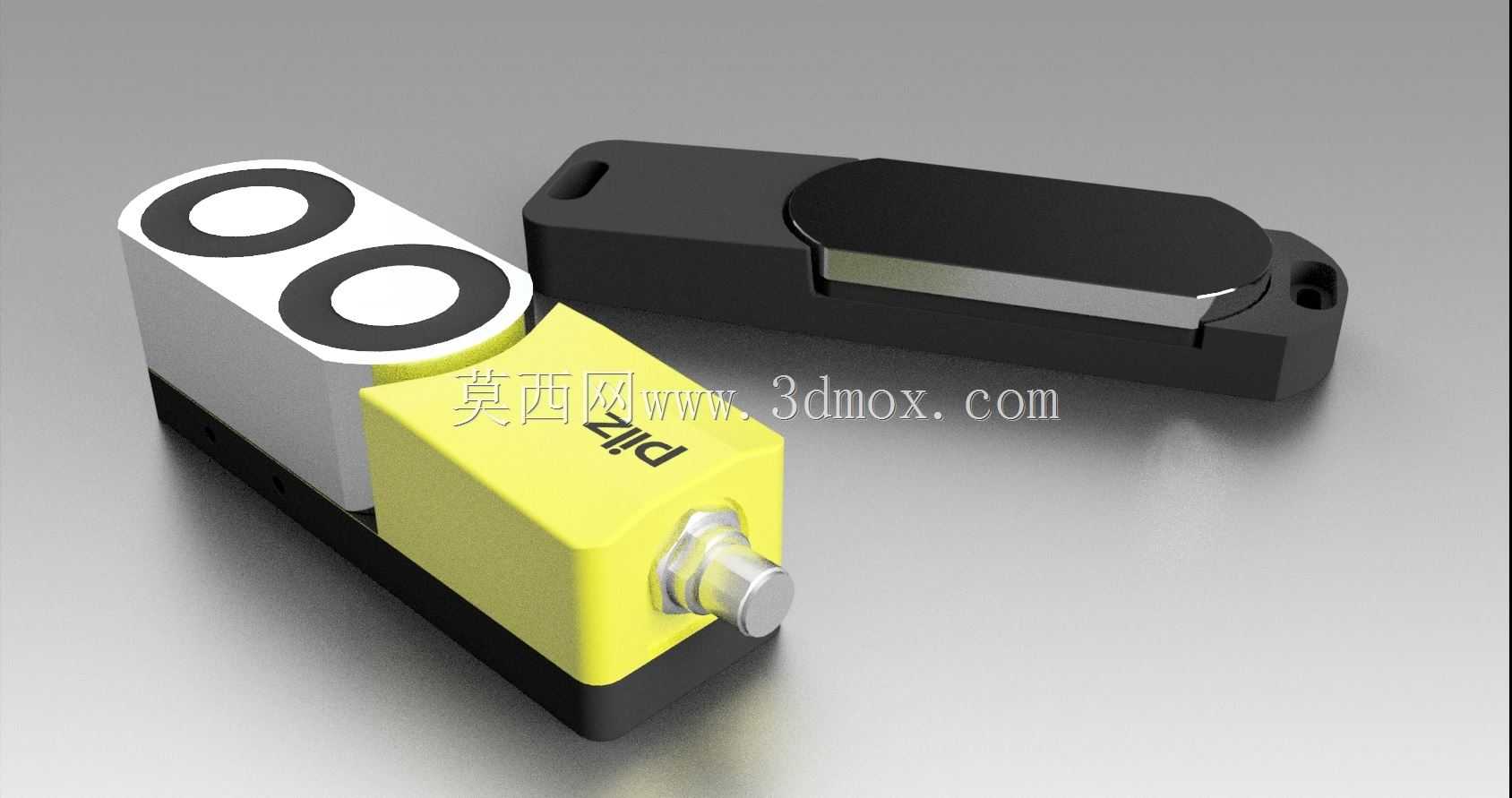

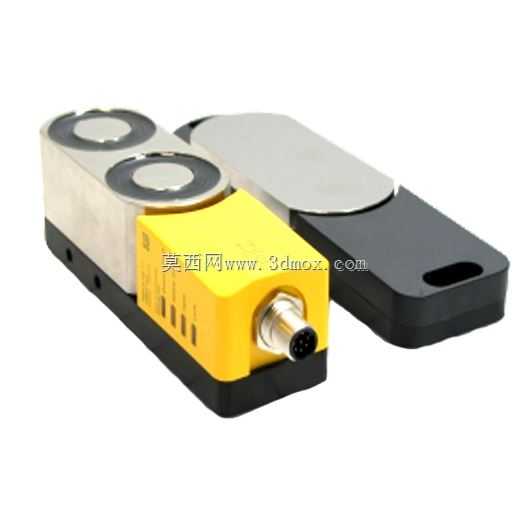

在自动化生产线、工业机器人工作站、大型包装设备以及各类存在危险动作的加工设备中，安全防护是结构设计阶段必须优先考量的核心环节，磁性安全锁正是这类防护场景中用于实现安全门、防护栏联锁控制的核心部件。不同于普通的机械门锁，这类非接触式的磁性安全锁不需要锁舌与锁孔的刚性咬合，依靠磁信号的感应实现通断判断，在长期频繁开合的防护门场景下，不会出现机械磨损导致的卡滞、对位偏移失效问题，适配车间内多粉尘、有轻微切削液飞溅的复杂工况。从结构设计的角度看，这款安全锁分为感应主体与触发磁块两个独立部分，主体部分集成了磁感应元件、信号处理电路与标准工业连接器，外壳采用耐冲击的工程塑料搭配金属嵌件的结构，边角做了圆弧过渡处理，避免安装过程中磕碰损伤，同时外壳的密封结构可以满足常规工业场景的防尘防泼溅要求，连接器采用M12规格的标准航空插头，针脚定义符合通用工业安全回路的接线规范，不需要额外定制转接线缆，现场布线时可以直接接入设备的安全继电器回路。触发磁块部分采用扁平式的薄型结构，金属安装基板可以直接通过螺丝固定在活动防护门的侧边，不需要在门板上做沉槽加工，对于薄型钣金防护门、铝型材框架防护门都有很好的适配性。安装边界上，两个部件的对位公差容忍度较高，不需要像机械锁那样要求毫米级的精准对位，横向与纵向的偏移容忍范围可以覆盖防护门长期使用产生的轻微形变、铰链磨损带来的位置偏差，降低后期设备维护的对位调整工作量。功能层面，这类安全锁会输出两路冗余的安全信号，当防护门被意外打开、磁块与主体距离超过感应阈值时，会直接切断设备的动力回路，触发安全停机，避免设备在防护开启状态下运行造成人员伤害；同时磁编码的触发方式可以避免周边其他金属部件、普通磁铁的干扰，不会出现误触发信号导致的设备意外停机。在做整机三维布局时，需要注意将感应主体安装在设备的固定框架上，触发磁块对应安装在活动门的闭合侧，预留好线缆的弯曲半径，避免门体开合过程中线缆被拉扯磨损，同时要避开强电磁干扰源的安装位置，保证信号传输的稳定性。
