帕特里克式船用扭锁连接结构设计

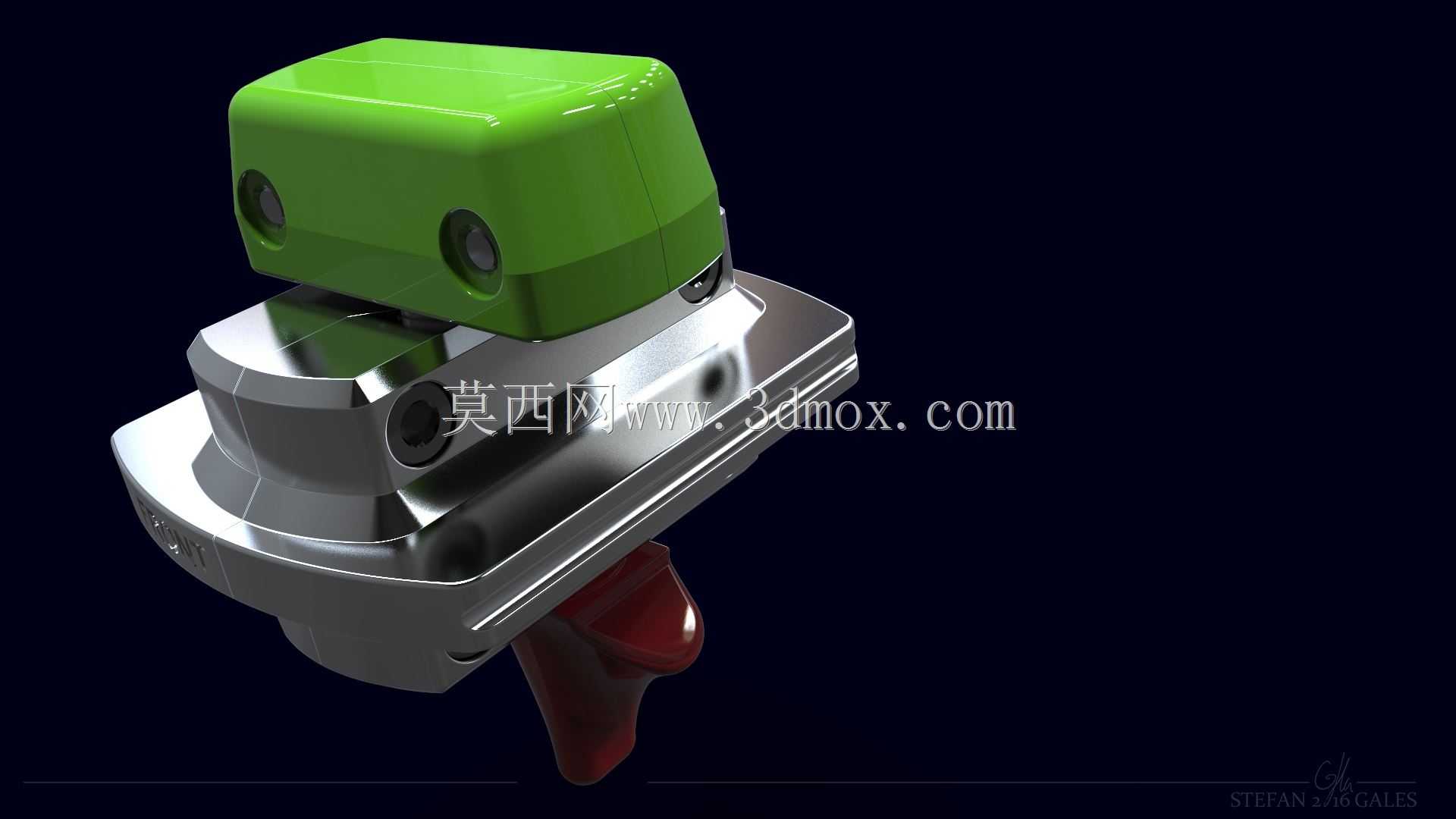

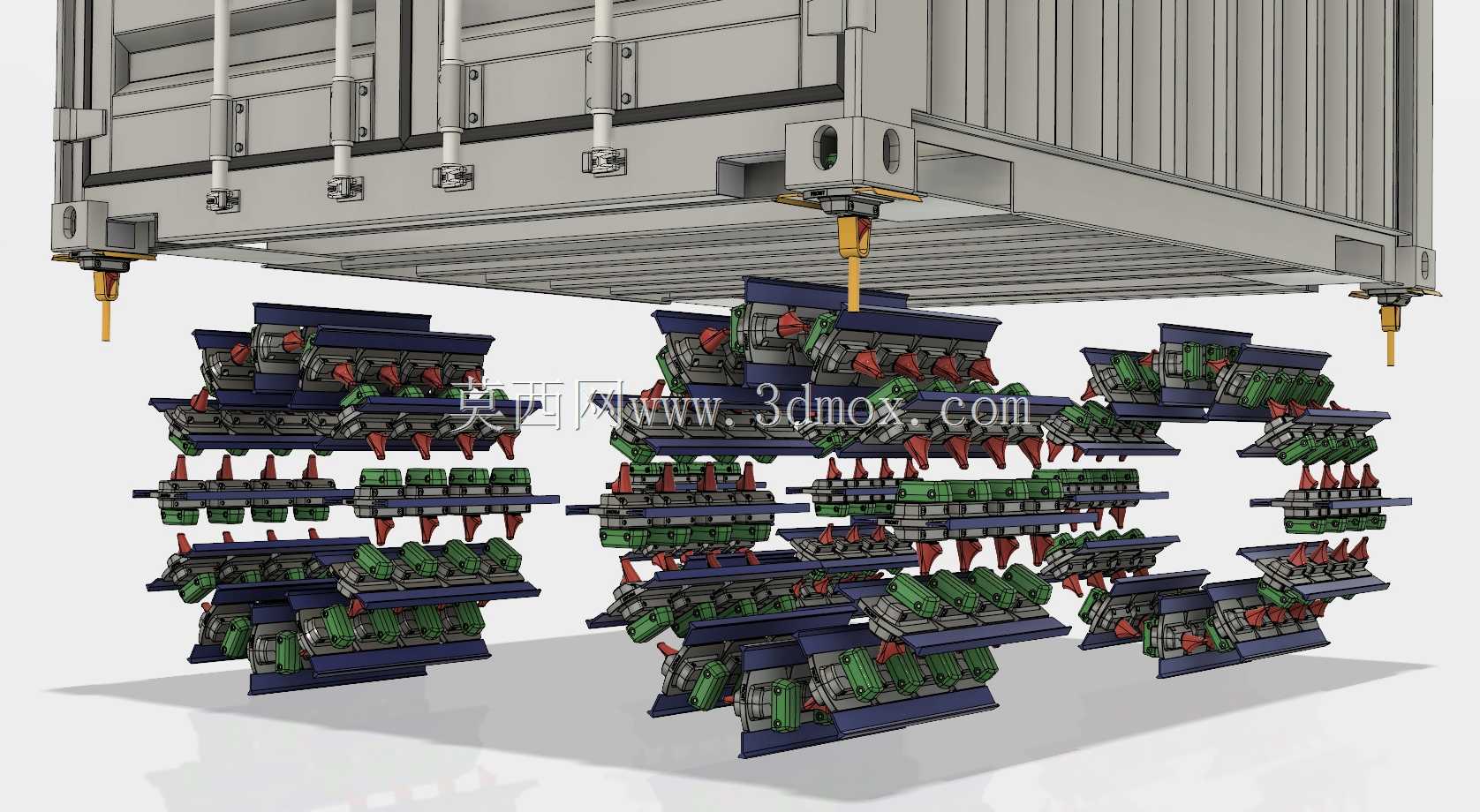

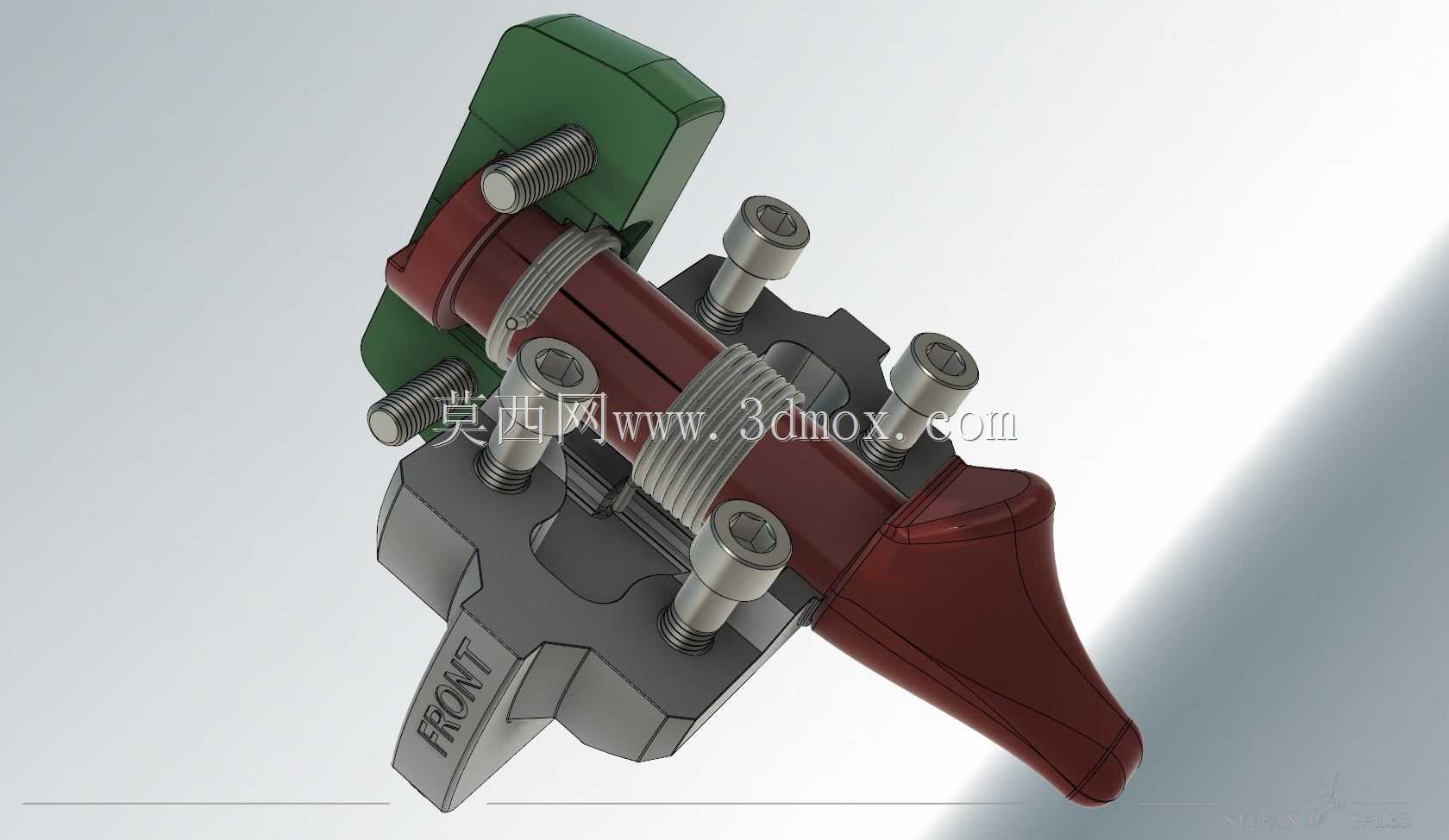

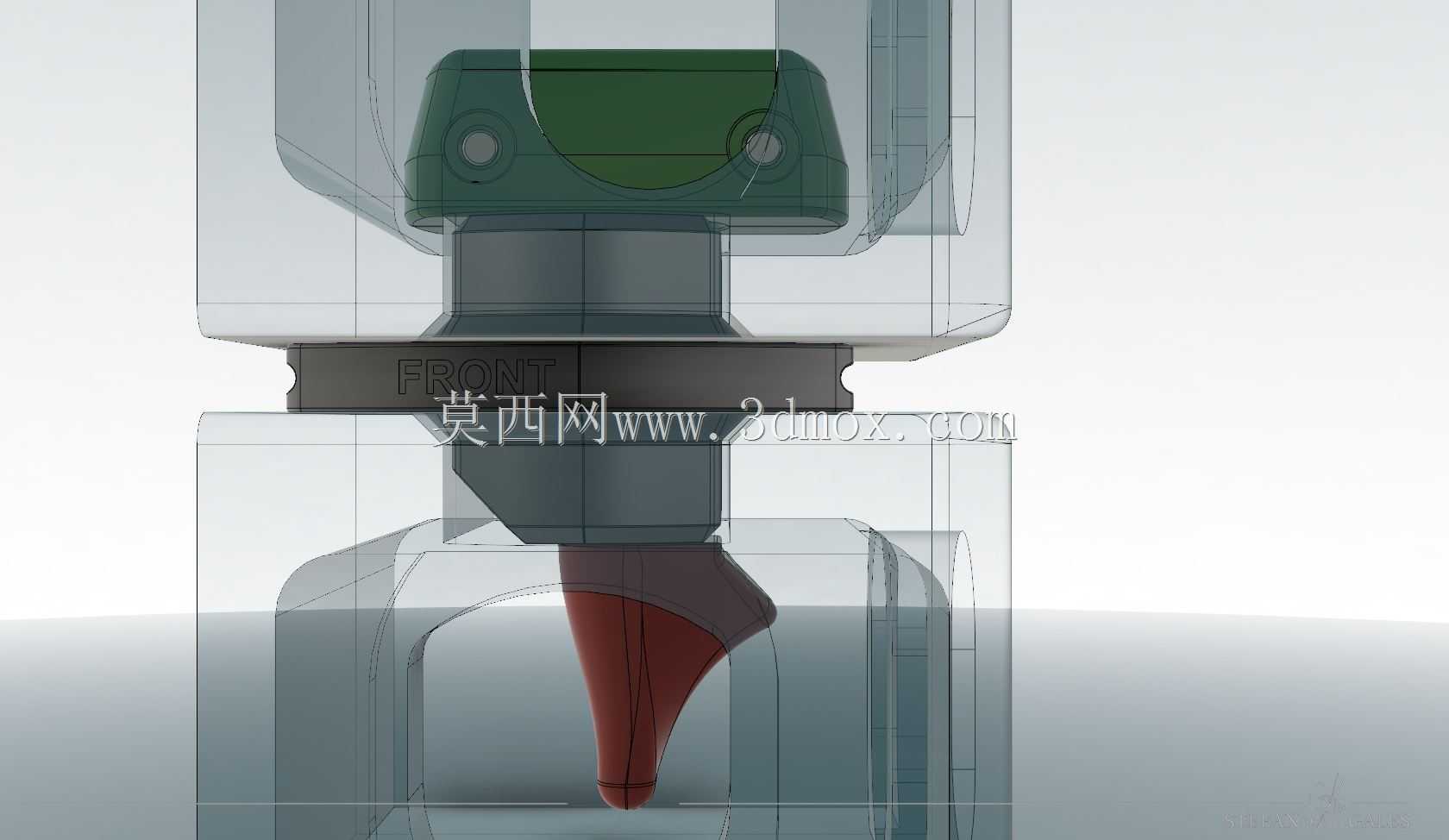

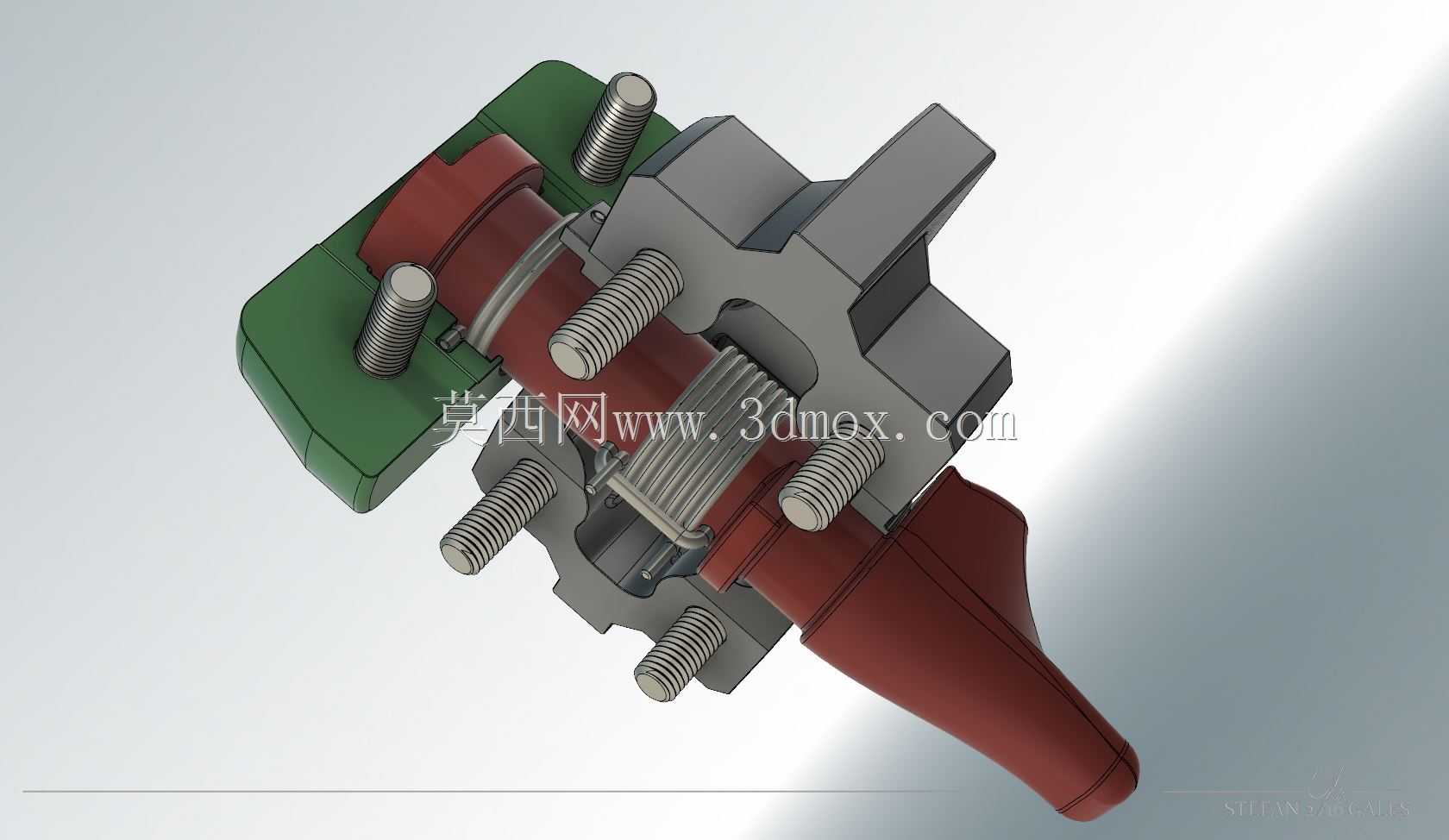

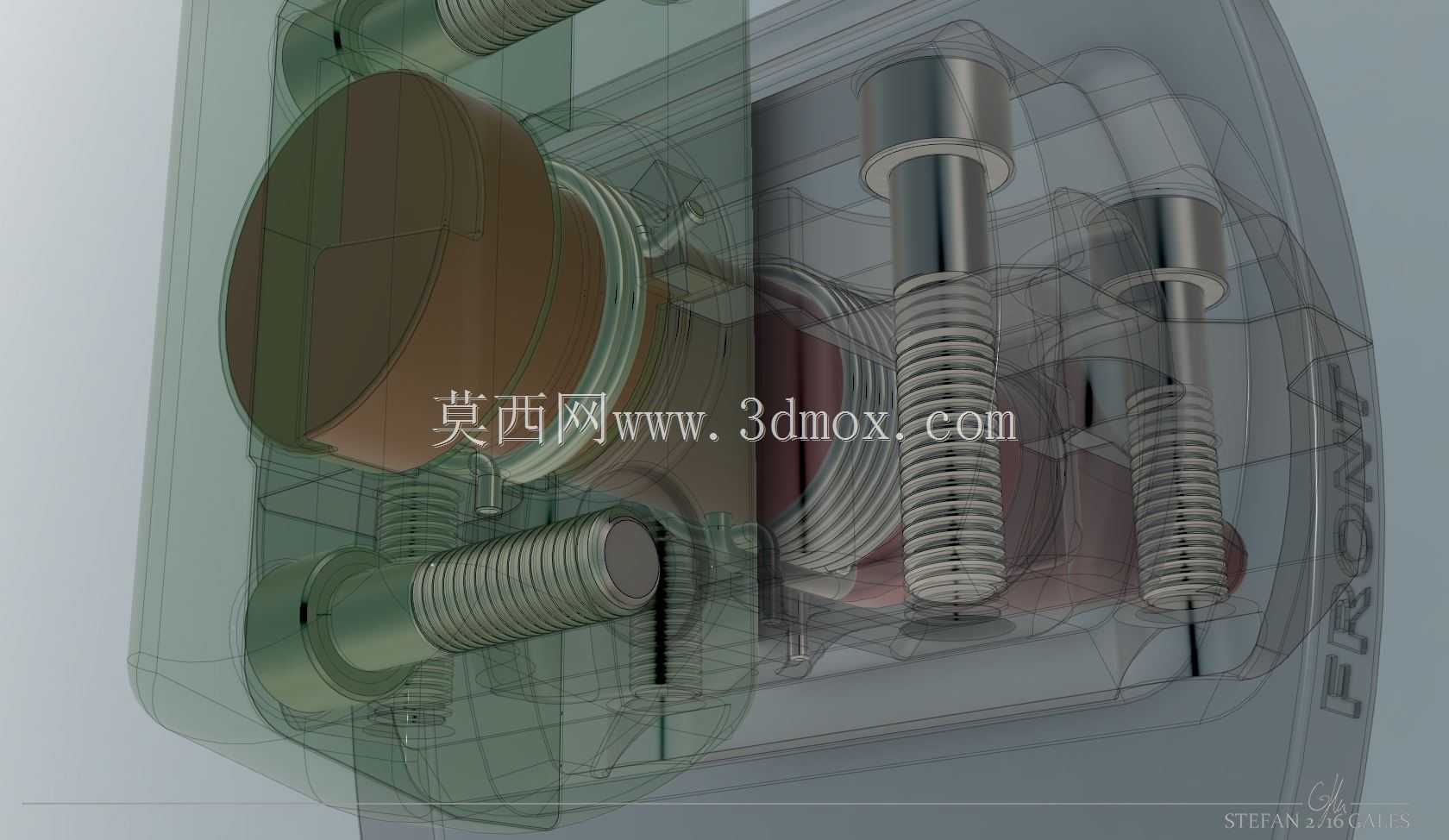

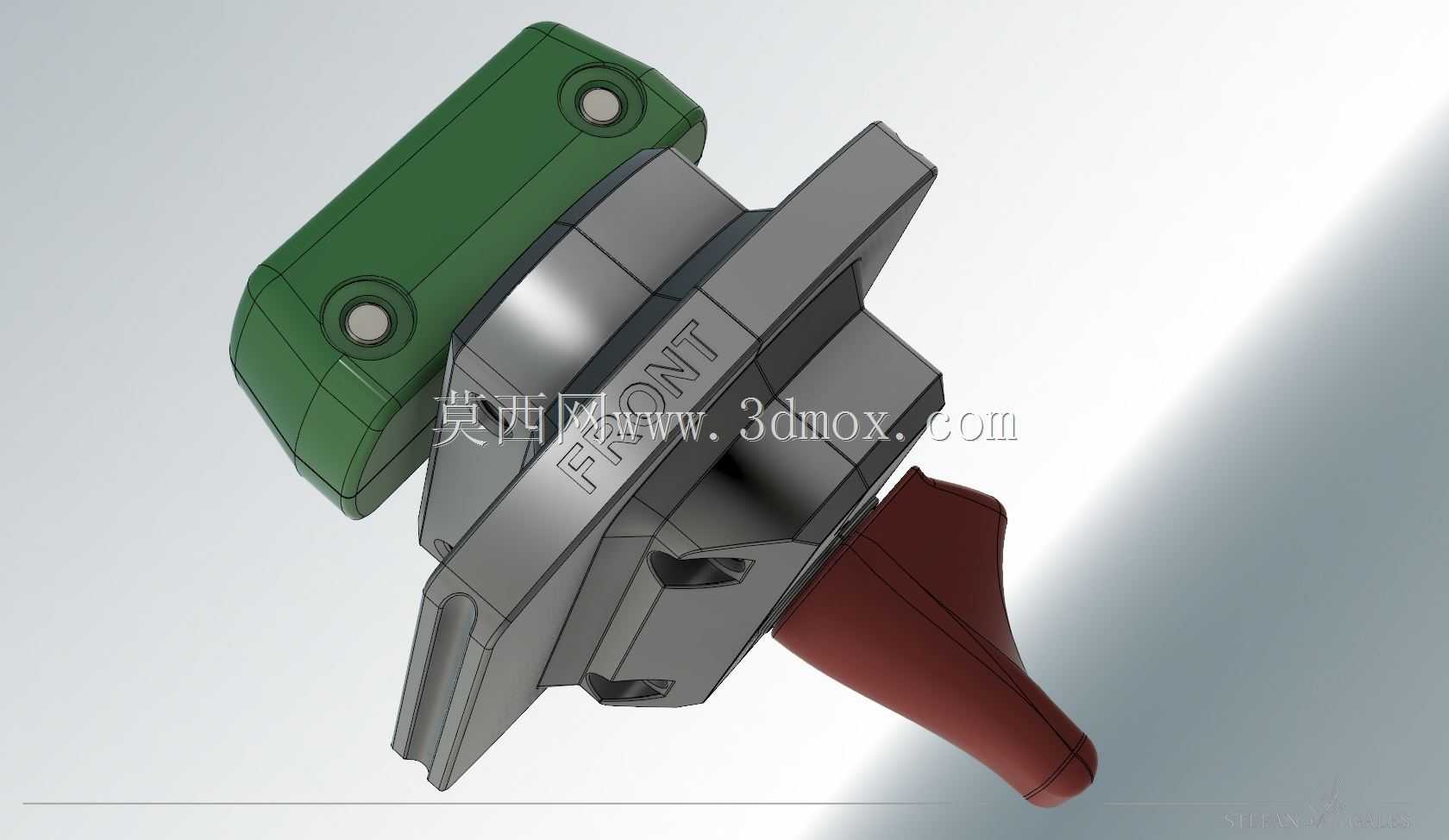

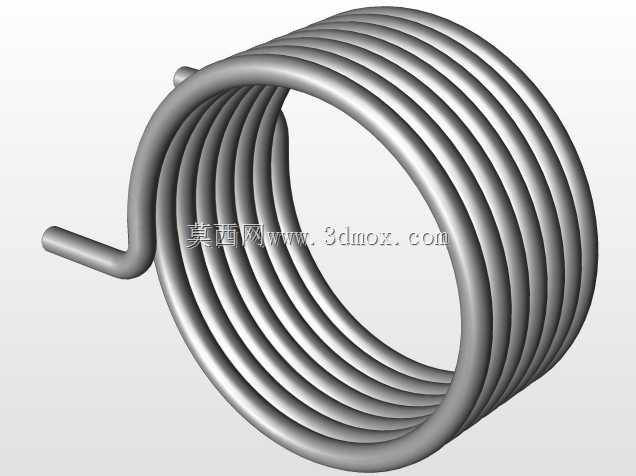

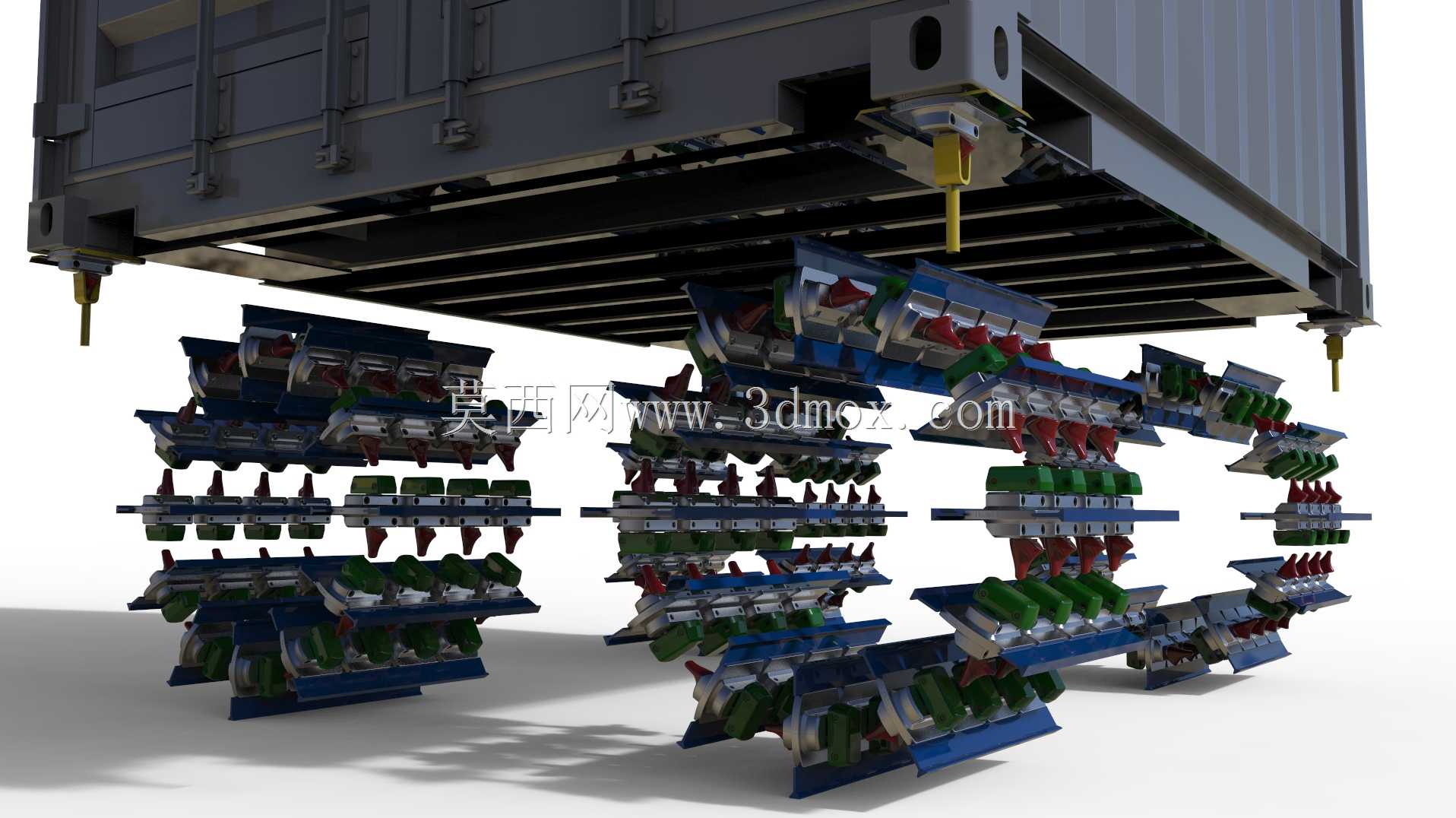

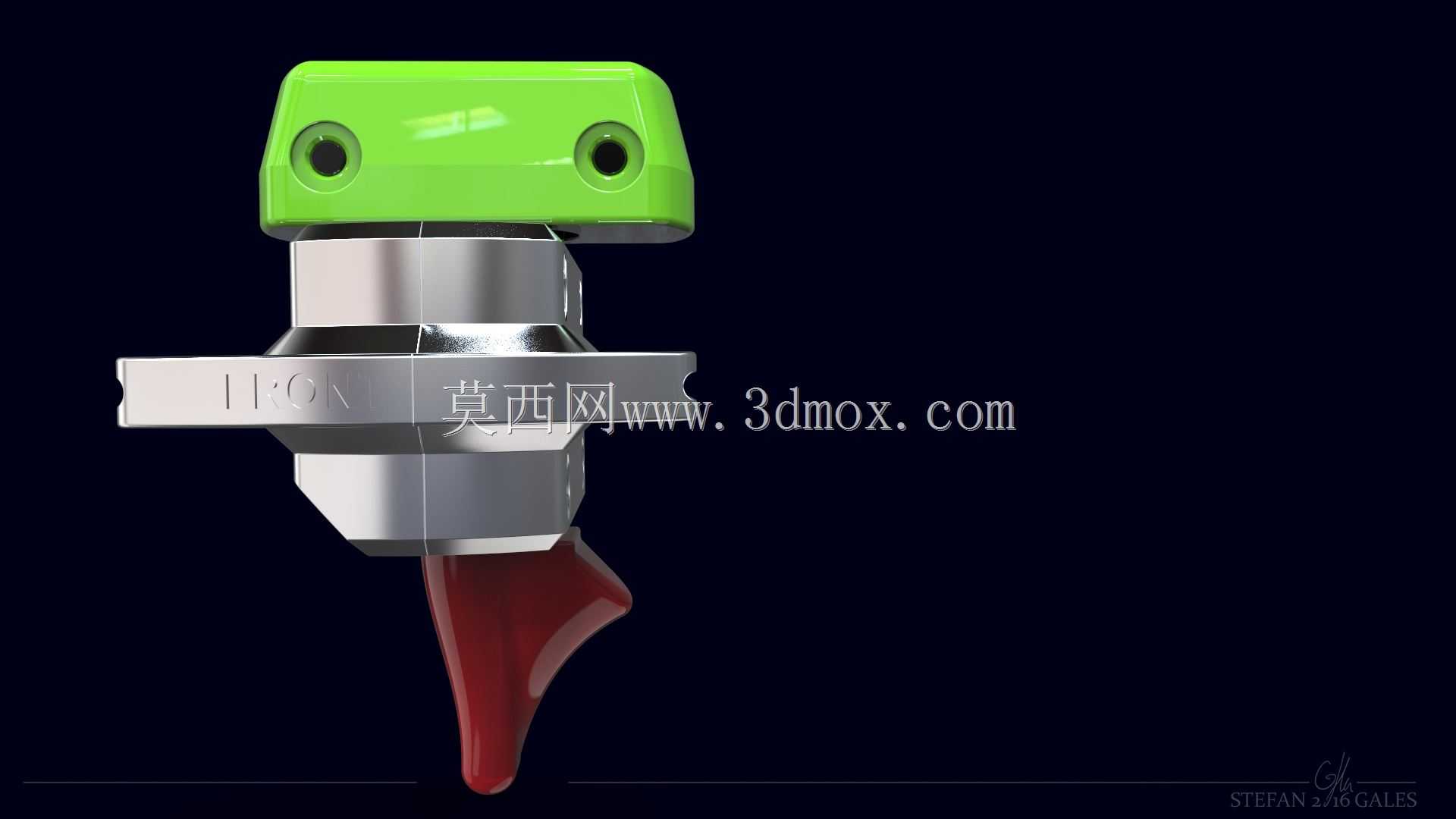

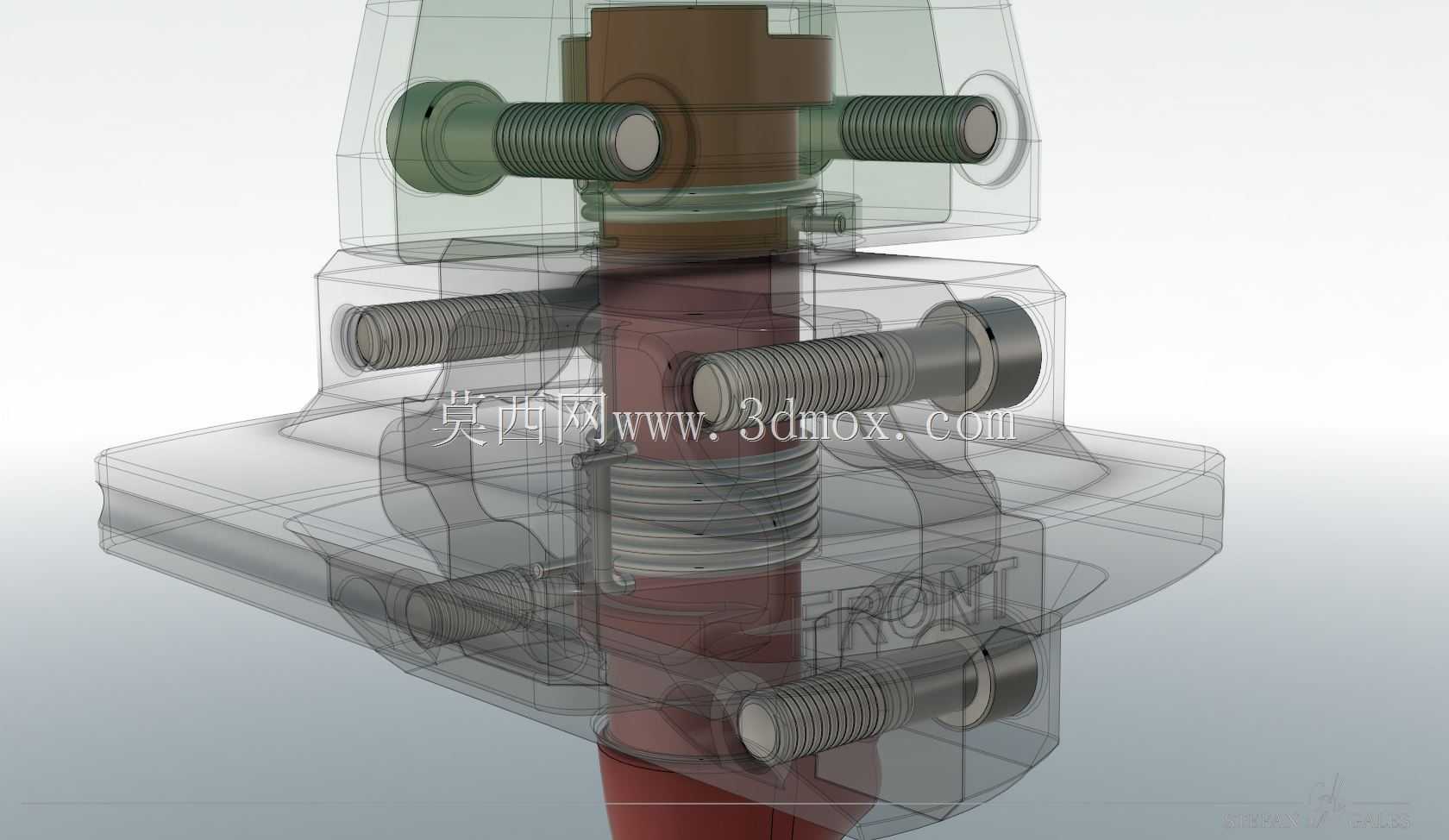

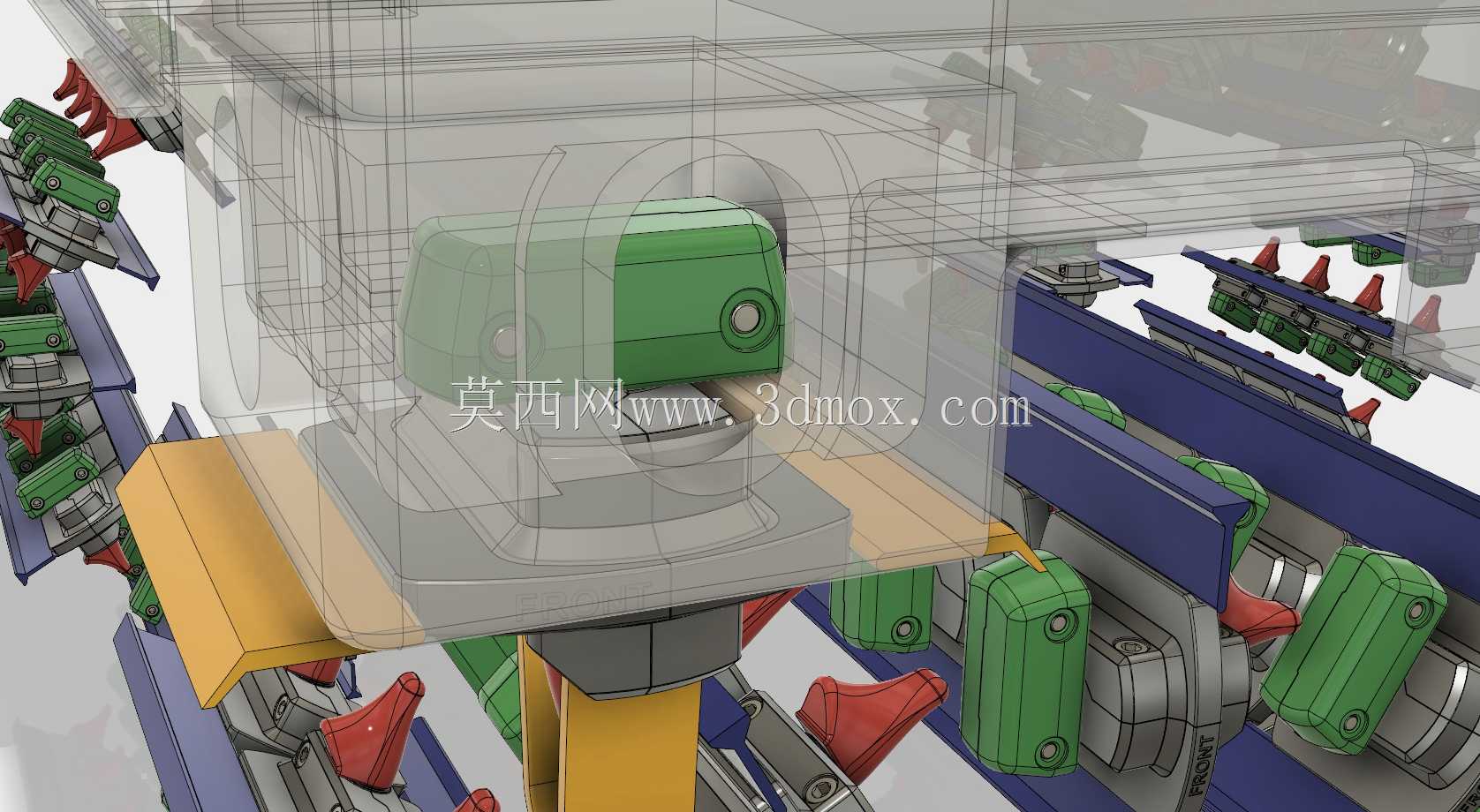

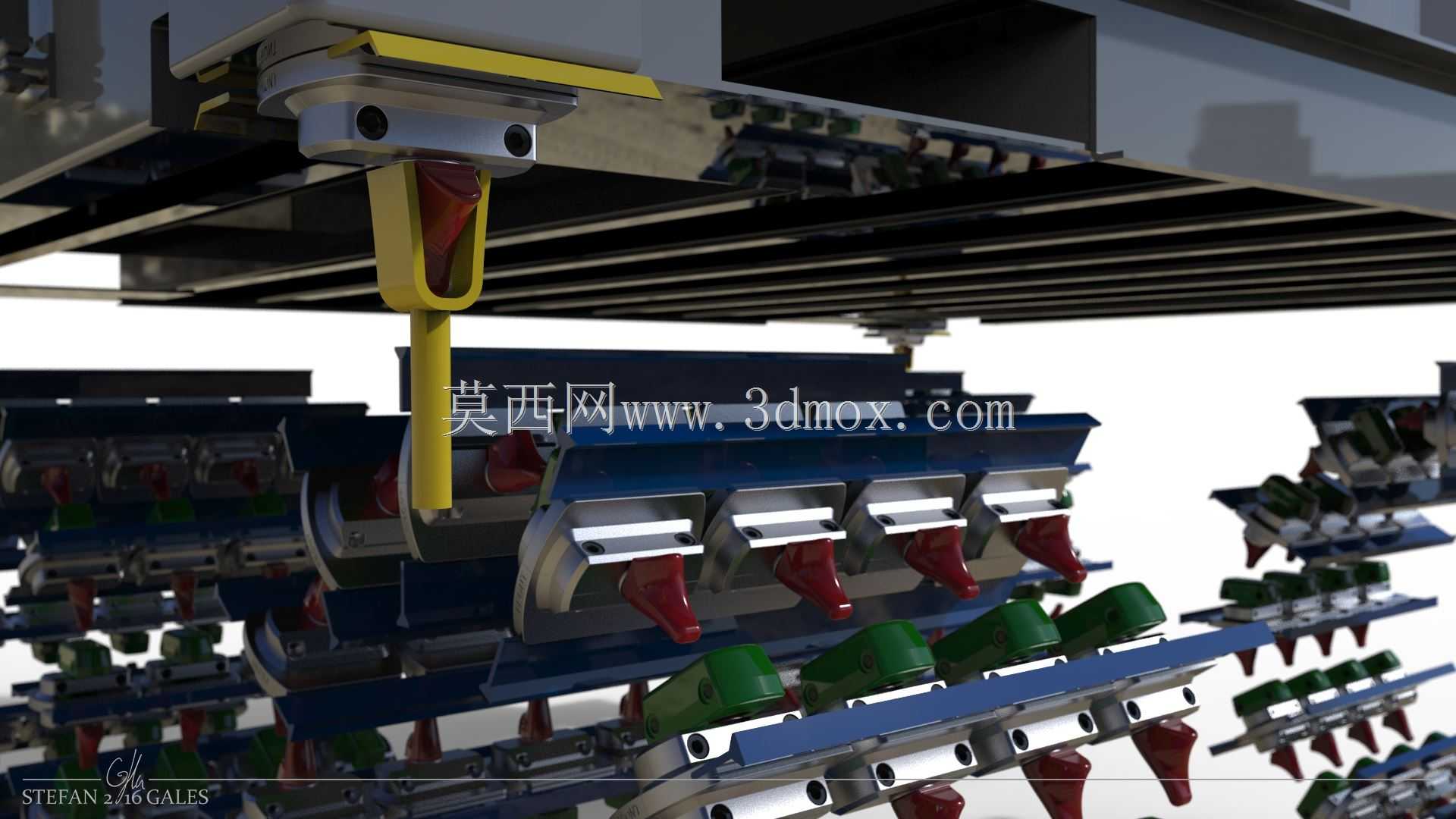

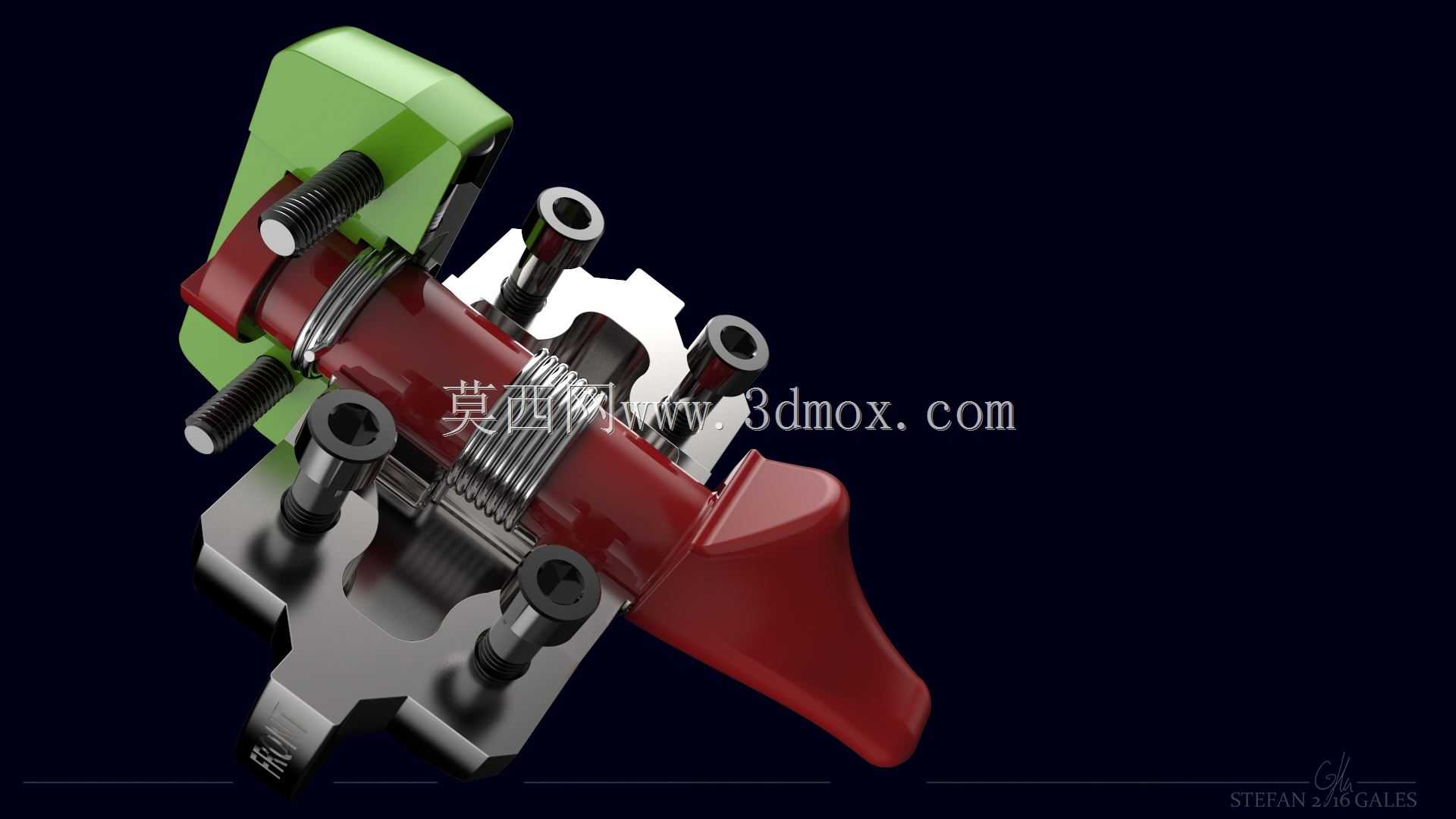

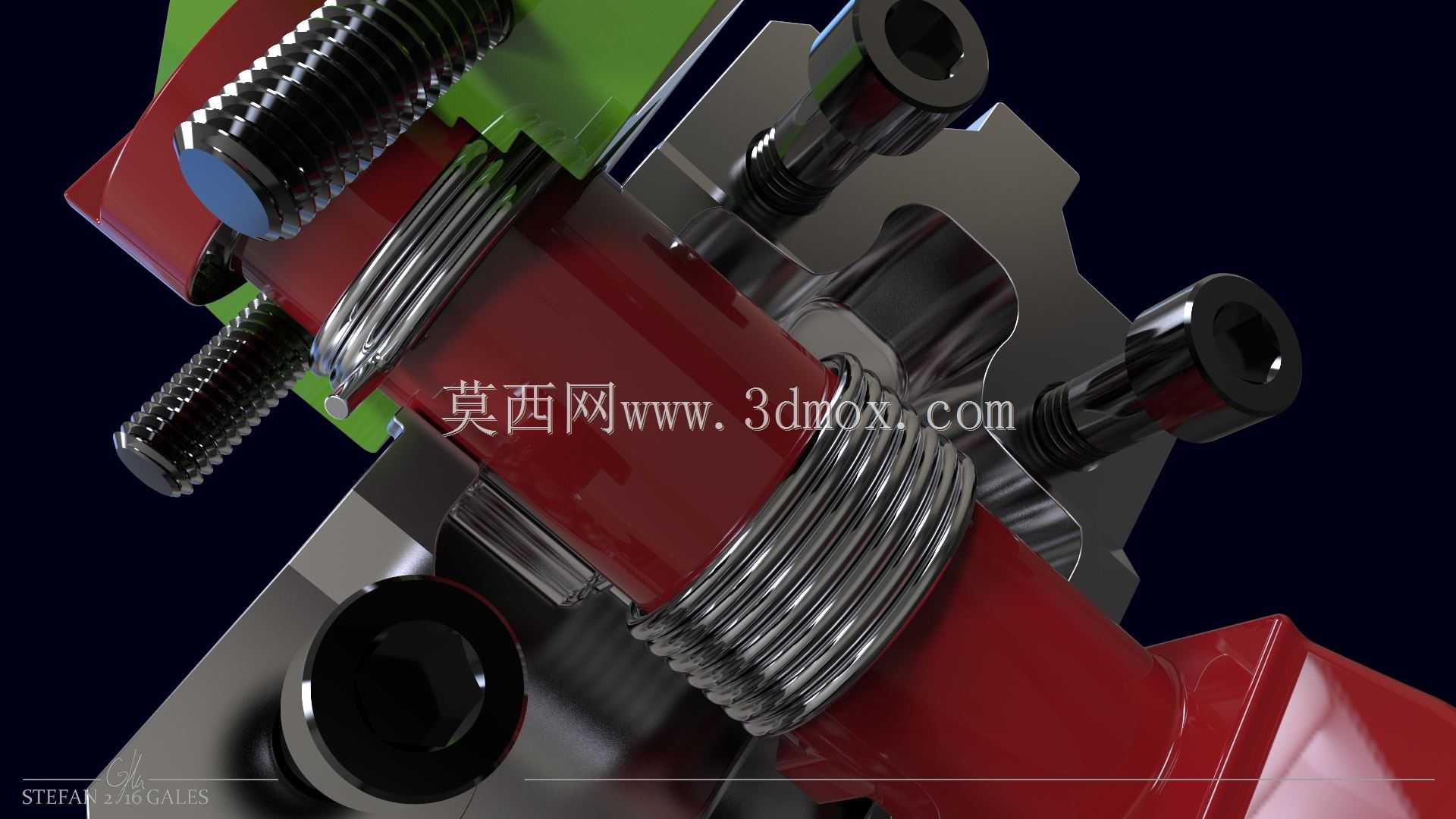

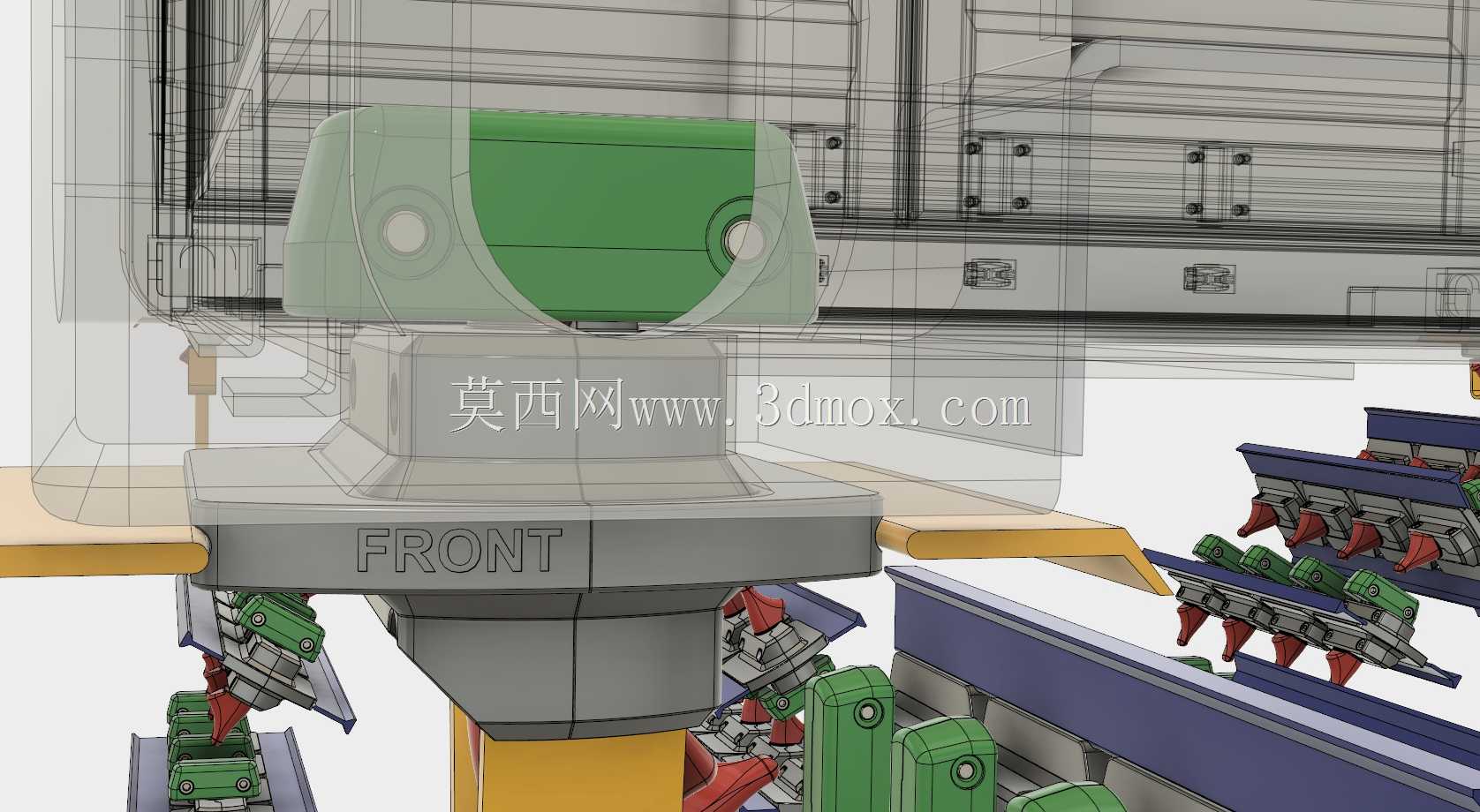

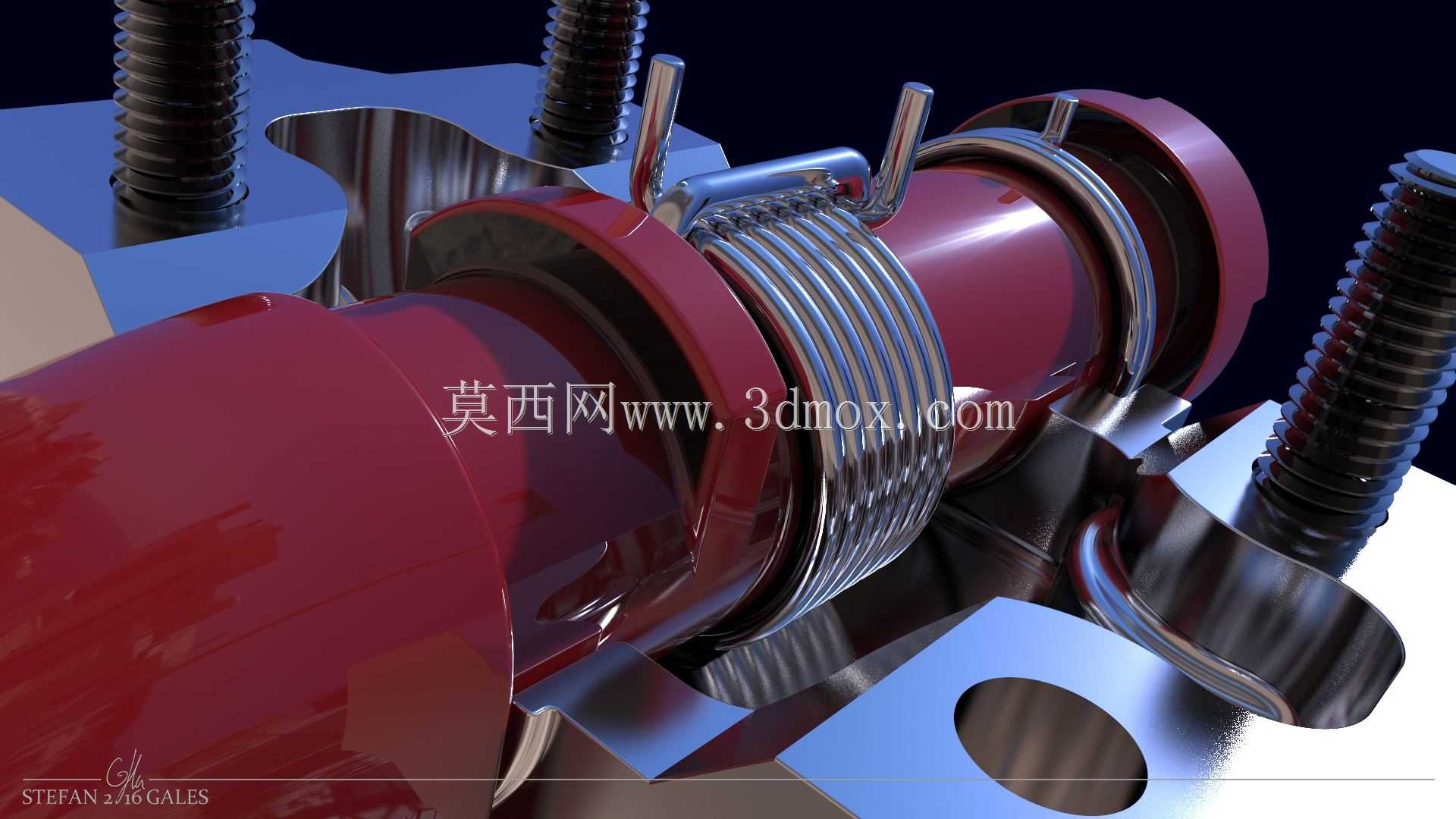

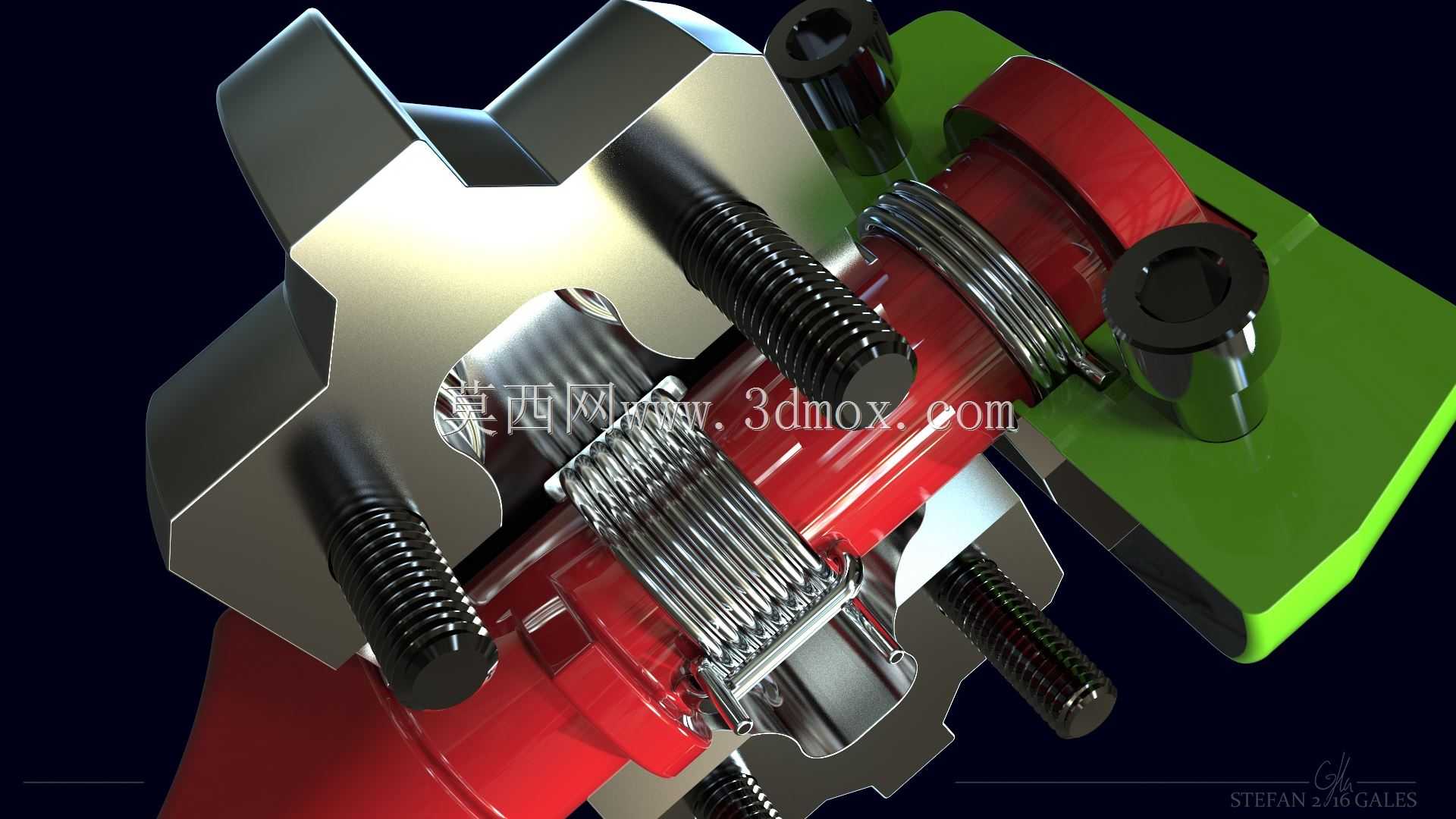

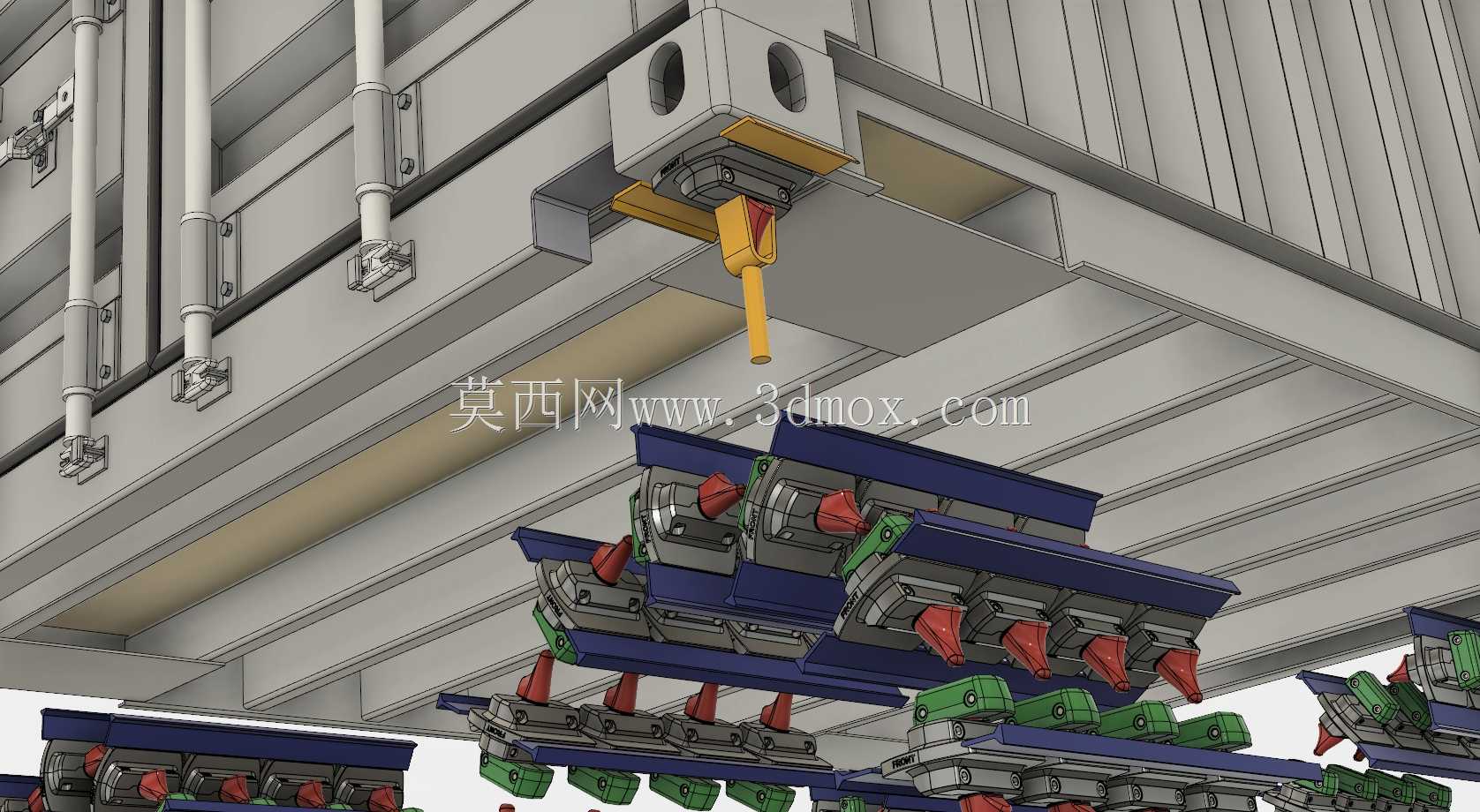

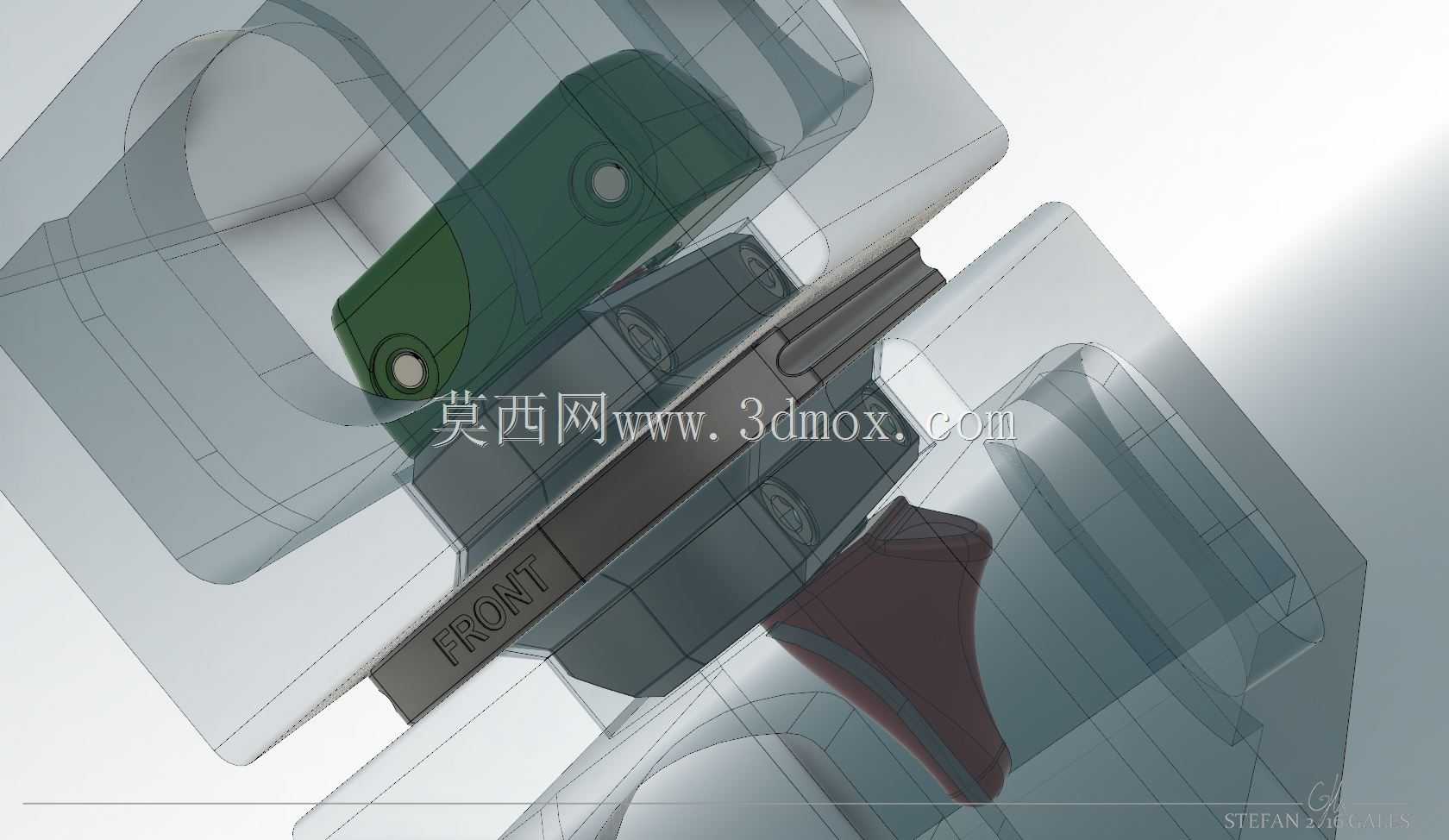

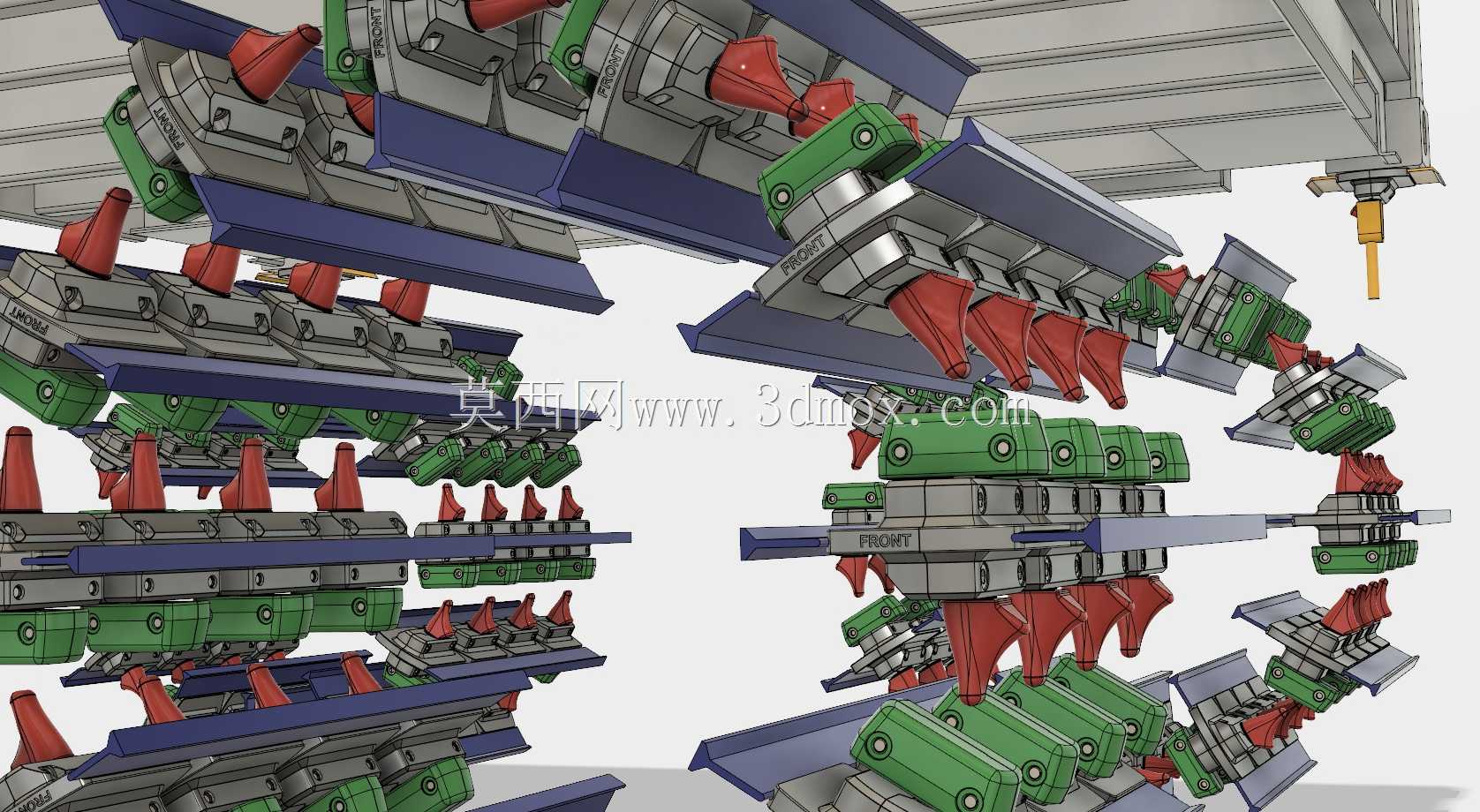

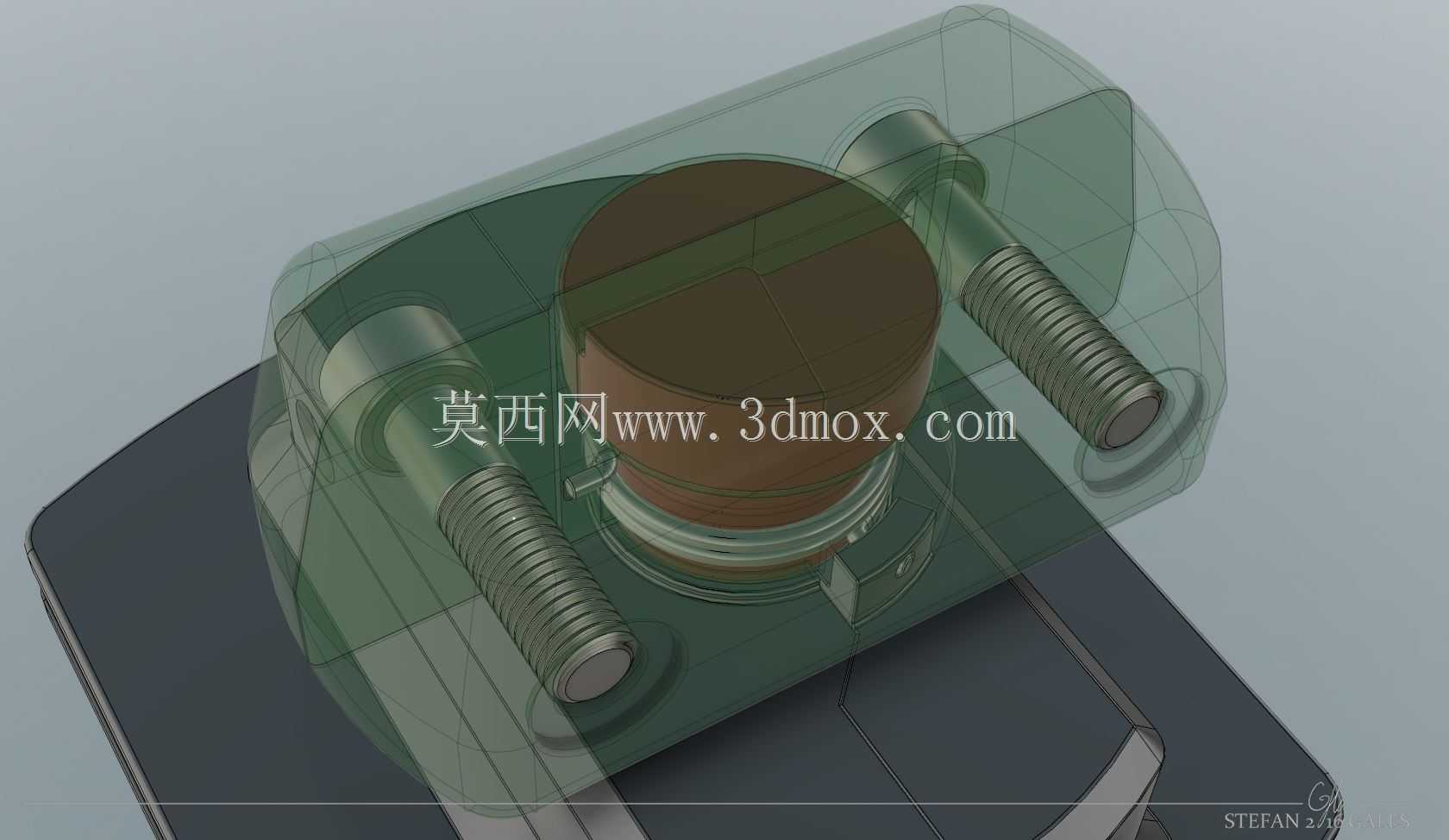

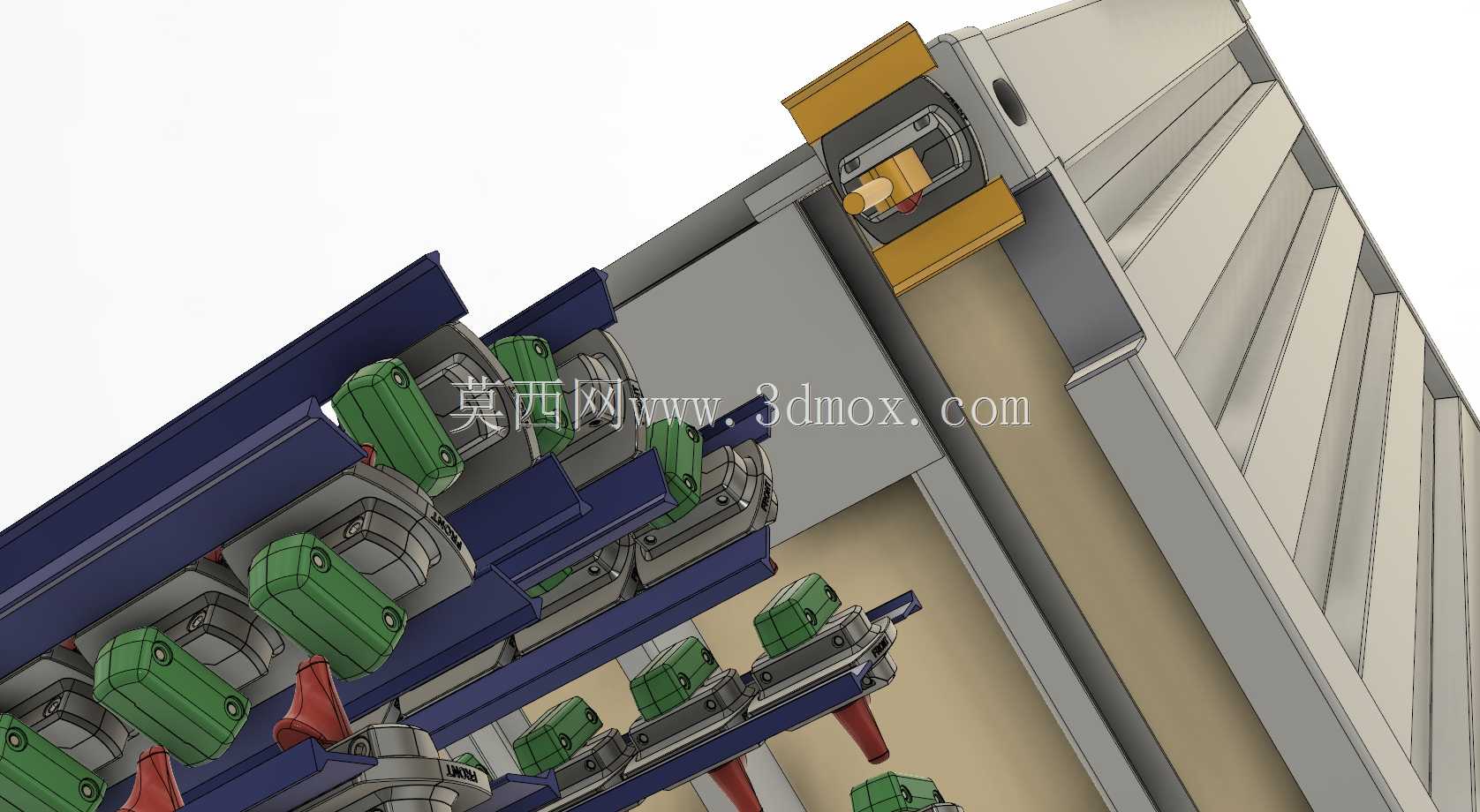

这类扭锁结构核心应用场景集中在船舶甲板集装箱系固作业环节，是船载货物绑扎固定系统里的核心受力部件，日常作业中直接承担集装箱堆垛层间的横向、纵向限位与载荷传递作用，避免船舶航行过程中因横摇、纵摇、垂向颠簸导致集装箱移位、倾覆，是远洋货运船舶甲板系固工位的标配连接件。从功能特性来看，该结构采用双锥体联动设计，非平行加载工况下，红色锥体顺时针旋转90度（操作侧视角）即可完成锁止动作，反向逆时针旋转90度时，绿色锥体同步联动完成解锁，整套动作无需额外辅助工具，现场作业人员仅通过操作端的施力结构即可完成锁止与解锁切换，内置的弹簧组件可自动补偿部件磨损间隙，长期使用后仍能保持稳定的锁止预紧力，避免因航行振动导致锁止松脱。从设计思路层面，结构采用分体式装配逻辑，金属锁体主体承担主要的剪切、挤压载荷，外露的螺钉组件用于各子部件的装配紧固，既保证了核心受力部位的结构强度，也兼顾了后期易损件更换的维护便利性；锁体与集装箱角件配合的接触面做了适配角件标准开孔的轮廓设计，可直接嵌入标准集装箱角件的椭圆形开孔内，无需额外改造现有集装箱系固接口。外形尺寸与安装边界方面，整套结构完全适配ISO标准集装箱角件的安装开孔尺寸，安装后突出角件表面的高度满足多层集装箱堆垛的层间间隙要求，不会出现堆垛干涉问题；各运动部件的活动行程经过精准核算，锁止状态下锥体与角件内壁的贴合面均匀承载，解锁状态下锥体轮廓完全退入安装边界内，可顺利完成集装箱的吊装对位，不会出现卡滞、刮蹭角件的问题。结构中设置的弹簧复位组件，可在操作力撤除后自动保持锁止位置，避免航行过程中因振动导致锁体意外回转解锁，螺钉的排布位置避开了主要受力路径，不会因长期交变载荷出现螺钉断裂失效的问题，不同颜色的锥体区分也便于现场作业人员快速识别锁止状态，降低误操作概率。
