V型六缸汽车动力总成结构展示模型

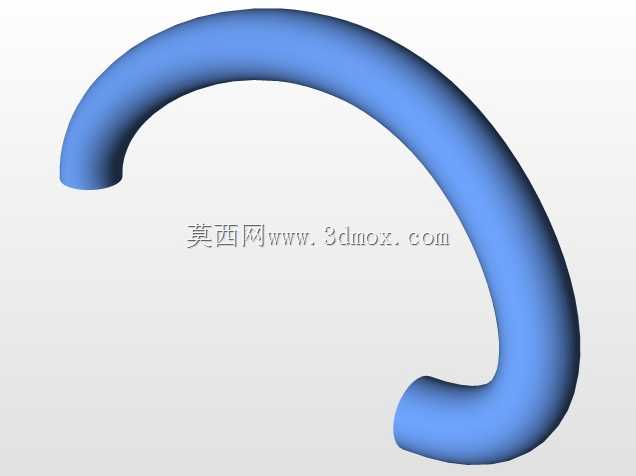

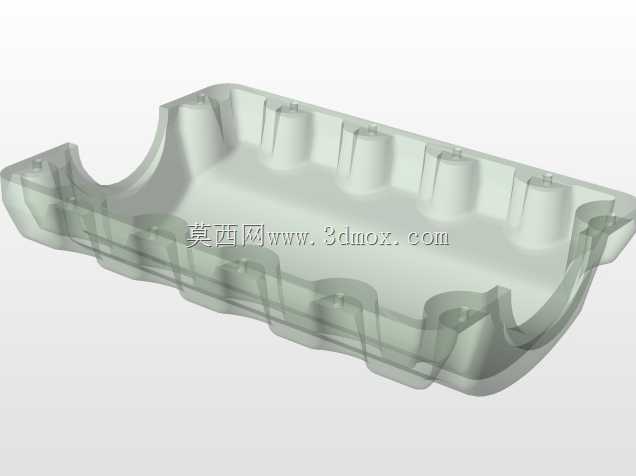

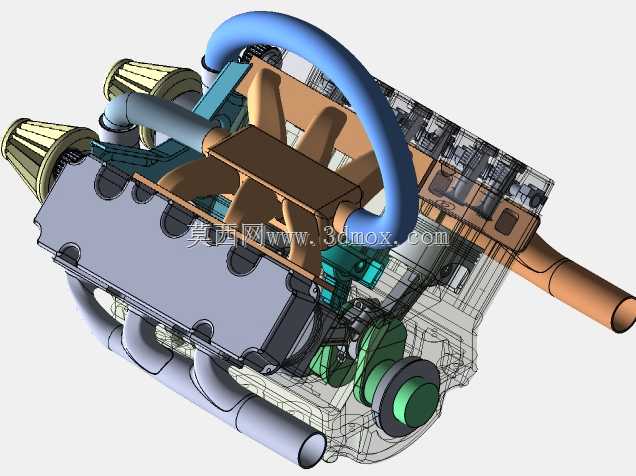

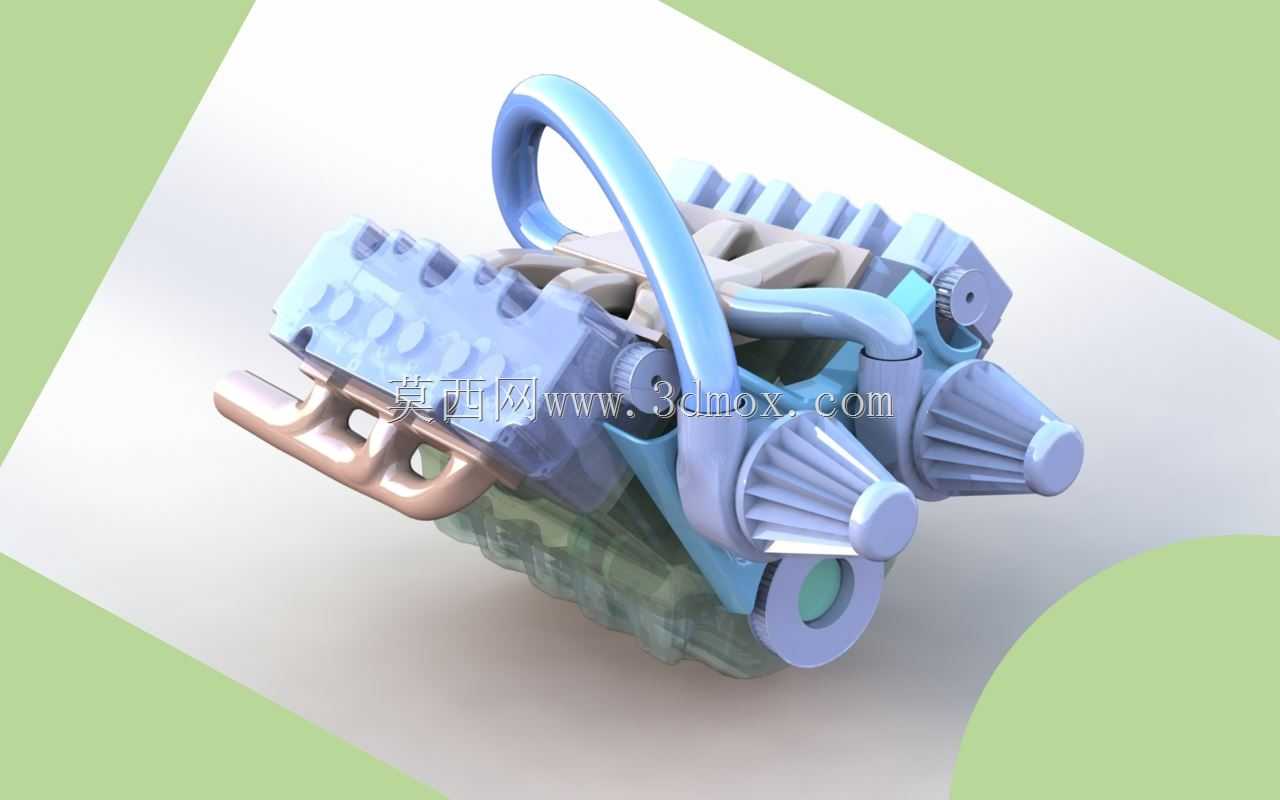

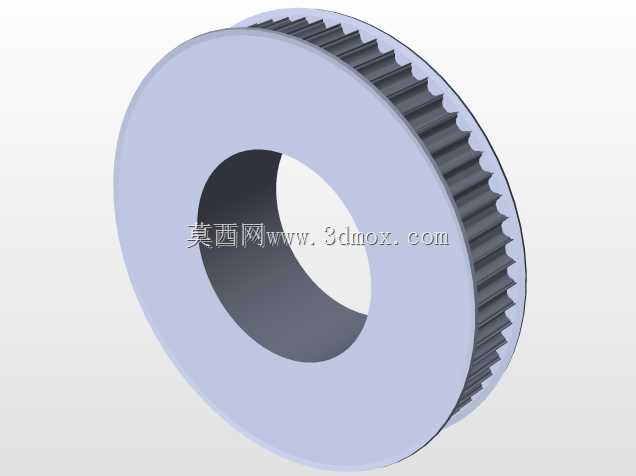

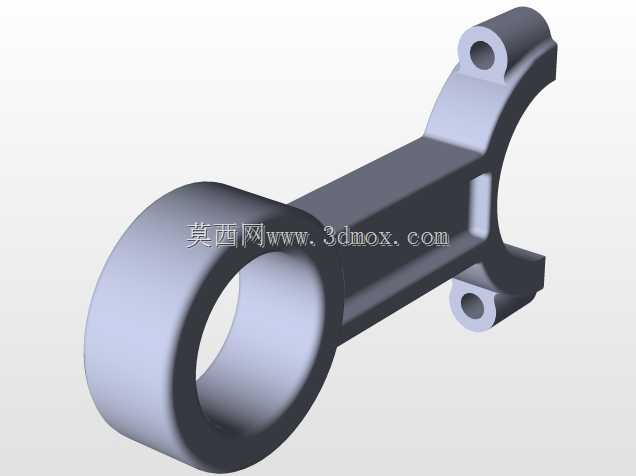

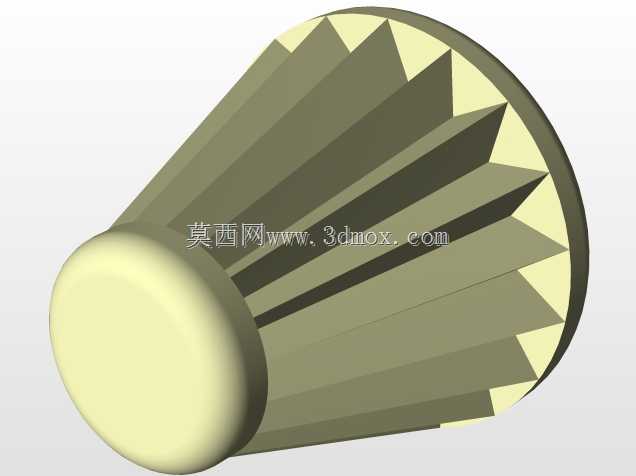

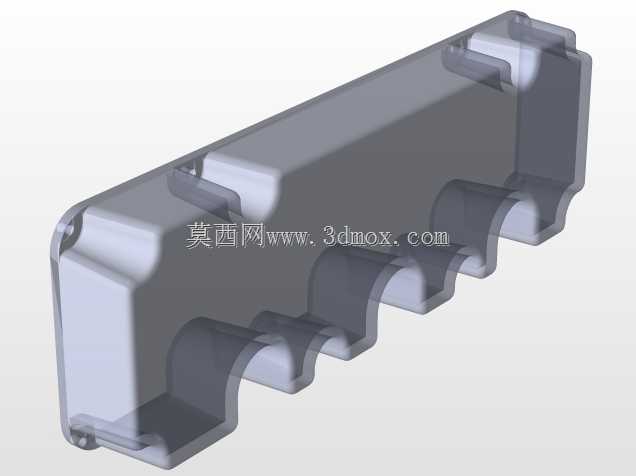

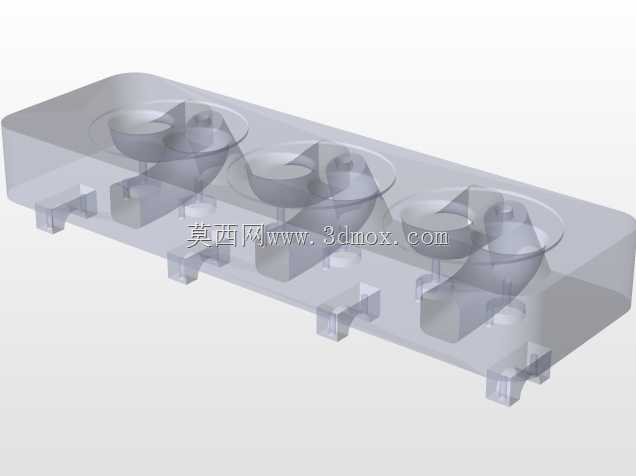

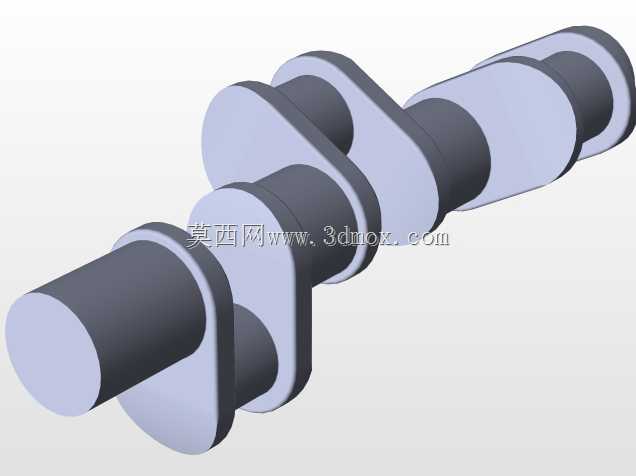

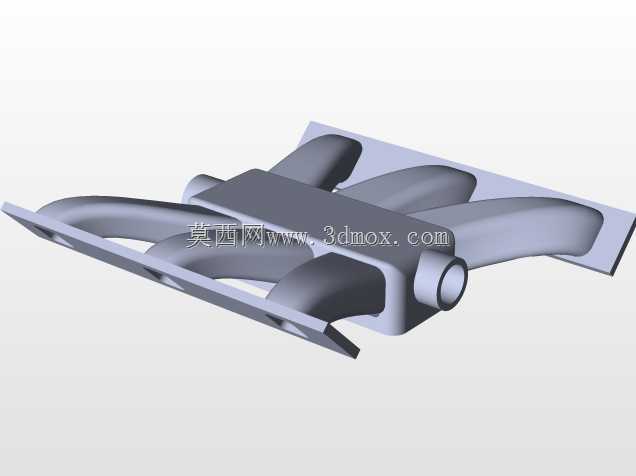

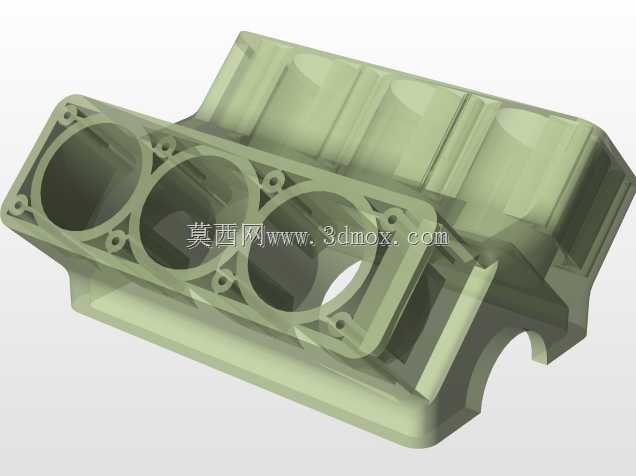

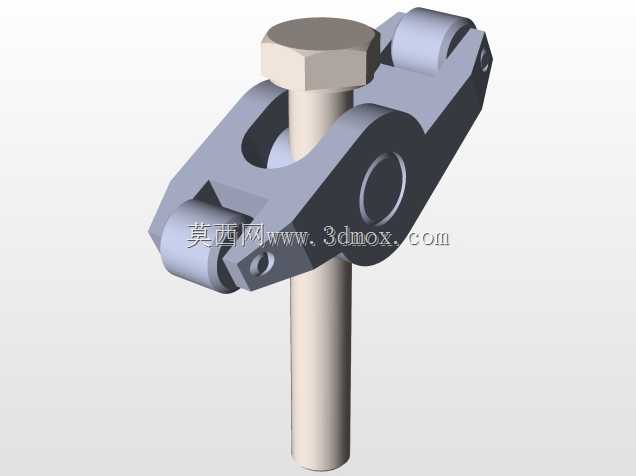

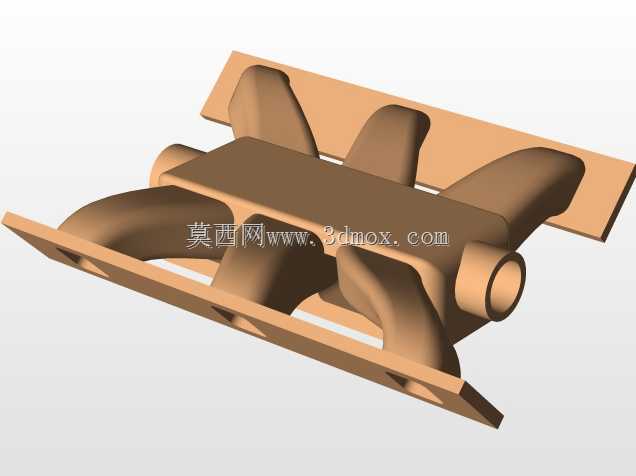

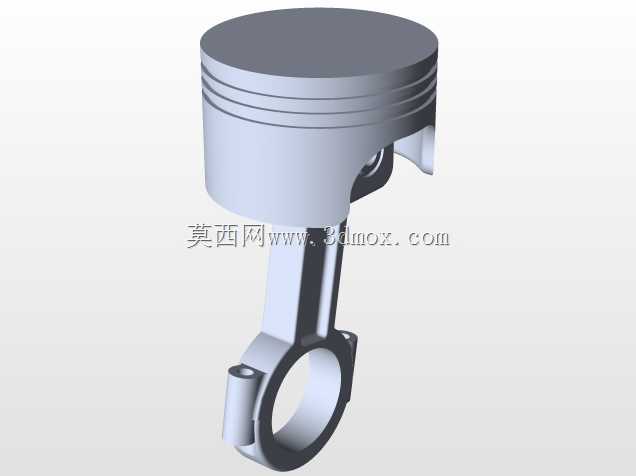

在汽车动力系统研发、职业院校汽修实训、机械原理科普展示等场景中，拆解式的V6动力结构模型能够大幅降低认知门槛，让观察者快速理清多缸内燃机的动力传递逻辑与部件配合关系。这套V6动力结构模型采用分色分层的外观设计，将缸体、进气歧管、冷却管路、输出端锥齿轮组等核心部件做了差异化的色彩区分，无需额外标注即可快速识别不同功能模块的边界，避免了传统金属总成模型部件辨识度低、新手难以快速区分油路气路结构的问题。从设计思路来看，模型没有做全封闭的外壳包裹，而是将内部的配气机构、活塞排布、齿轮啮合位置做了半外露处理，观察者可以直观看到两列呈V型排布的缸体夹角设计，理解V型布局相比直列布局在缩短整机长度、降低整机重心、提升运转平顺性上的结构优势。模型的进气歧管采用大曲率的流线型走向设计，还原了量产机型上为降低进气阻力、优化各缸进气均匀性做的管路走向优化，歧管与缸盖的连接法兰位置做了清晰的结构示意，能够对应实际装机过程中的密封面安装边界。输出端的锥齿轮组结构完整还原了动力从曲轴输出后，向附属系统传递动力的啮合关系，齿轮的齿形、安装轴的定位台阶都做了等比例还原，可用于讲解正时传动、附属系统动力取力的工作逻辑。模型底部的透明结构对应油底壳的安装位置，能够示意曲轴回转过程中与油底壳的安全间隙，帮助设计人员在做整机舱布置时，提前核算油底壳与副车架、悬架部件的安全距离，避免实车装配时出现运动干涉。在实际教学场景中，这套模型可以配合手动拆解演示，逐个展示活塞连杆组、曲轴飞轮组、配气机构的装配关系，相比二维图纸更具空间立体感，能够帮助学员快速建立多缸内燃机的三维空间认知，解决传统教学中平面图纸难以表达V型缸体空间布局的痛点。在整车前期开发的机舱布局验证环节，等比例的V6发动机模型可以用于校核机舱内的安装点位置、冷却系统管路走向、进排气系统的布置空间，提前规避各系统之间的装配干涉问题，缩短动力总成匹配的研发周期。模型上的各连接部位都还原了实机的安装凸台、螺栓孔位特征，能够对应实际装配过程中的紧固件选型、安装工艺顺序，为工艺人员编制装配作业指导书提供直观的结构参考。
