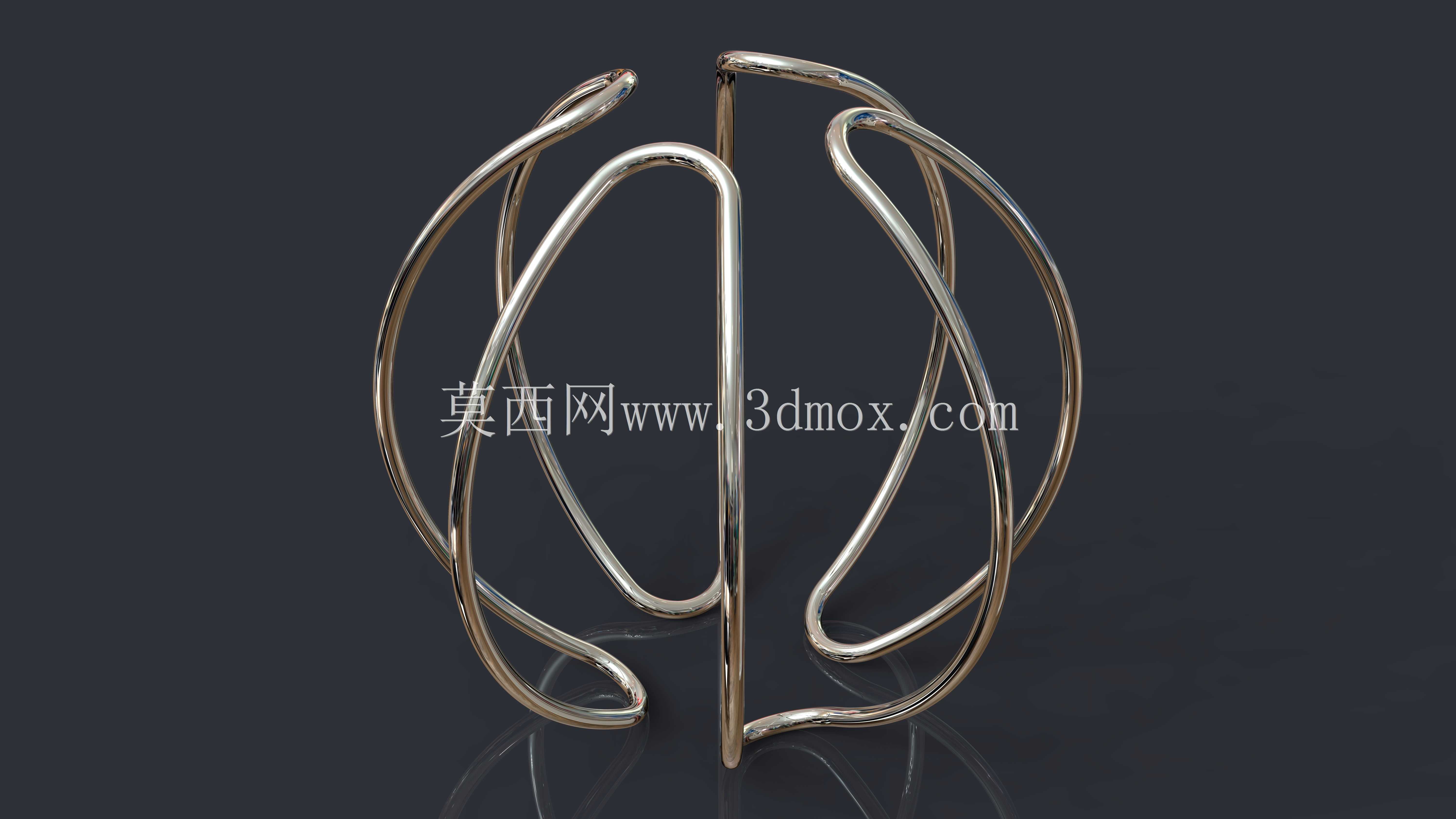

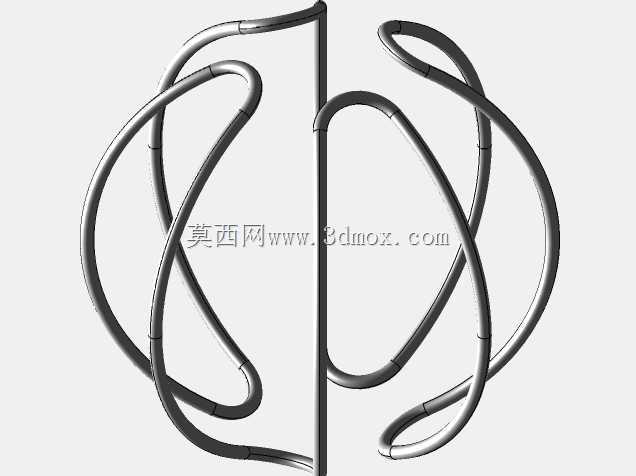

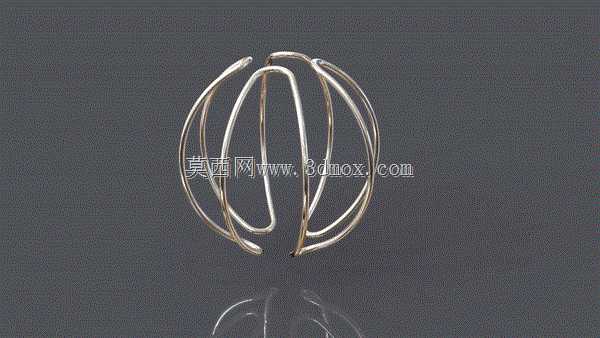

金属丝编织镂空球形结构练习构件

这类金属丝弯制的镂空球形构件，常出现在日常五金配件、装饰防护构件以及小型搅拌组件的设计场景中，很多初入结构设计领域的工程师，都会通过这类构件的建模练习，掌握空间曲线投影、连续弯弧路径规划的核心技巧。从实际使用场景来看，小尺寸的该类构件可以作为打蛋器的搅拌头工作端，依靠多组均匀分布的弧形金属丝形成的镂空间隙，在旋转过程中充分切入蛋液、奶油等流体介质，通过丝材与介质的连续接触完成打散、混匀作业，相比实心搅拌头，镂空线框结构能大幅降低搅拌阻力，减少流体附着残留，提升搅拌作业的效率。也有部分同结构构件会作为装饰灯罩的支撑骨架、小型防护笼的受力框架，依靠均匀分布的弧形丝材形成球形受力面，在轻量化的前提下实现均匀的支撑防护效果。

设计这类构件时，首先要确定整体球形的基准直径，根据使用场景的安装边界确定球体的外径尺寸，比如作为手持搅拌头使用时，球体直径通常控制在60-80mm区间，适配常规手持搅拌器具的安装接口，避免尺寸过大导致容器内转动干涉，尺寸过小则搅拌覆盖范围不足。单根金属丝的直径选择需要兼顾刚性与韧性，通常选用0.8-2mm直径的304不锈钢丝，既保证弯制后不会轻易变形，也能在受外力冲击时产生适量弹性形变避免断裂。建模过程中需要先在球面上规划每根金属丝的走线路径，所有丝材的弧段都要贴合球面基准，保证最终成型后整体轮廓的圆整度，相邻丝材之间的间隙要均匀分布，避免出现局部间隙过大或过小的问题，影响使用时的受力均匀性。

弯制成型的工艺层面，需要设计配套的简易弯制工装，依靠定位柱确定每段弧的弯曲半径，保证所有同位置弧段的曲率一致，丝材两端的收头位置要做圆滑处理，避免出现尖锐毛刺，作为搅拌构件使用时，两端收头会汇集固定在安装柄上，通过压合或者焊接的方式与连接柄固定，保证高速旋转时不会出现丝材松脱的问题。作为装饰骨架使用时，丝材的交叉位置可以通过点焊或者金属丝缠绕固定，提升整体结构的刚性，避免受外力挤压后出现整体变形。这类构件的建模练习，本质是帮助设计者掌握空间连续曲线的构建逻辑，理解线框类结构的受力分布特点，为后续设计更复杂的线材成型构件、镂空支撑结构打下基础，很多异形线框防护件、特种搅拌头的设计逻辑，都能从这类基础练习构件中找到构形思路。
