带金属锁紧螺母的电气盒弹性应变消除组件

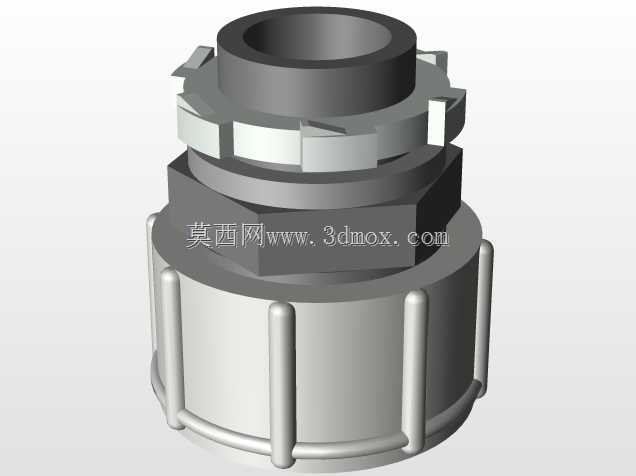

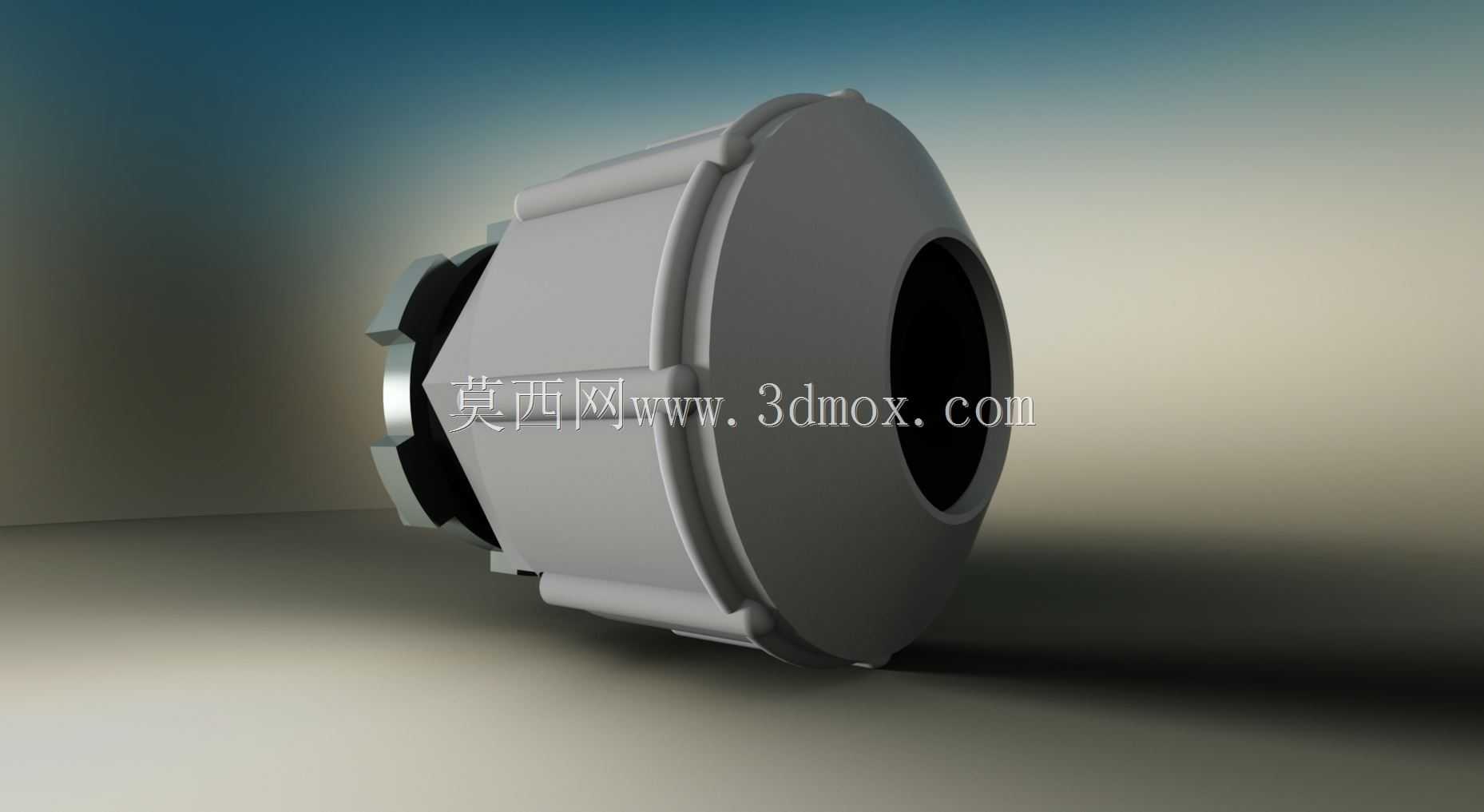

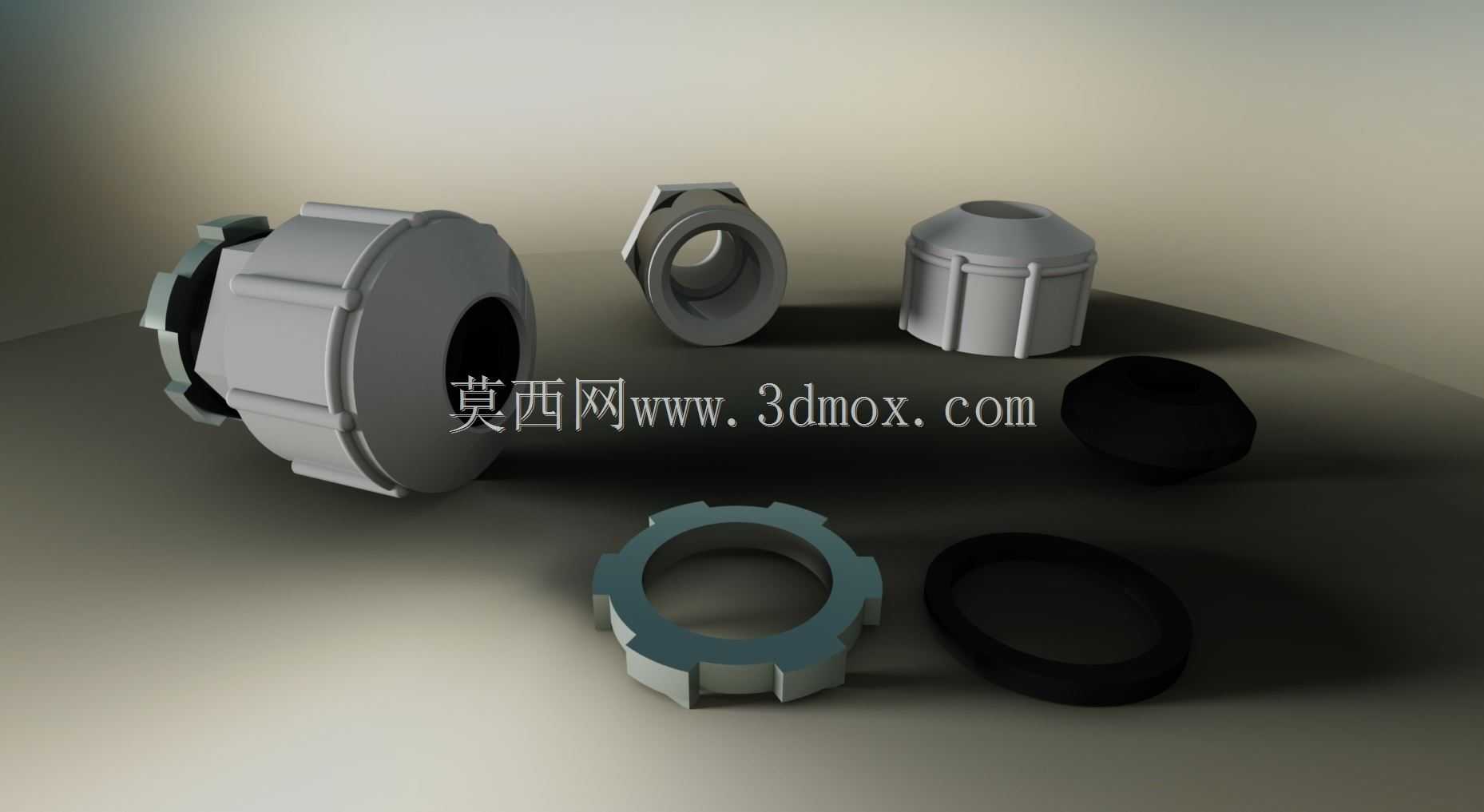

这套应变消除组件主要应用在工业电气柜、户外接线盒、设备电控舱的线缆穿舱位，用来解决线缆穿入壳体后受拉扯、晃动导致的接线端松脱、线缆外皮磨损、壳体密封失效的问题，在户外光伏接线箱、机床电控舱、轨道交通车载电气盒这类有振动、防护要求的场景里十分常用。整套组件包含主体锁紧套、金属锁紧螺母、压紧环、密封垫圈几个核心零件，主体采用带防滑棱的外轮廓设计，安装时可以徒手或者用卡箍扳手拧紧，不需要额外定制专用工装，金属锁紧螺母的六角结构适配标准扳手，在壳体壁厚存在小幅偏差的时候也能通过螺纹旋合量调整压紧力度，保证安装后的稳定性。设计时首先考虑的是穿线后的应力释放，线缆穿过组件后，前端的密封垫圈会在压紧环的挤压下均匀包裹线缆外皮，既可以阻挡粉尘、水汽沿线缆缝隙进入盒体，也能在线缆受到外部拉扯时，将拉力分散到整个密封接触面上，避免应力集中在接线端子的压接点，防止导线被拉断或者端子脱落。组件的螺纹规格适配常规1/2英寸穿板开孔，安装时只需要在电气盒壳体上开出对应直径的圆孔，将主体从盒体外侧穿入，内侧旋上金属锁紧螺母即可固定，不需要额外做焊接或者铆接工序，适合现场改装或者批量装配的生产线使用。压紧环采用带缺口的卡环结构，拧紧主体时，卡环会顺着主体内锥面收缩，均匀压在密封垫圈上，不会出现偏压导致的密封不严问题，金属锁紧螺母的端面做了防滑齿设计，拧紧后会轻微嵌入盒体内壁，防止设备运行过程中受振动导致螺母回松。密封垫圈采用邵氏硬度适中的橡胶材质，既能保证对线缆外皮的抱紧力，也不会因为压接过紧损伤线缆外护套，适配不同线径的圆形线缆时，只需要更换对应内径的密封垫圈即可，不需要更换整套主体，大幅降低了备件库存压力。在实际选型时，需要确认穿板开孔的直径与组件螺纹外径匹配，同时要根据穿入线缆的外径选择对应规格的密封垫圈，保证抱紧力处于合理区间，过松会失去密封和抗拉作用，过紧则会压伤线缆外皮，长期使用后出现绝缘层破损的隐患。整套组件的外形做了圆角过渡处理，没有尖锐棱角，安装在设备外部时不会划伤操作人员的线缆，外表面的防滑棱在徒手拧紧时可以提供足够的摩擦力，即使手上沾有少量油污也能顺利完成拧紧操作，不需要借助额外工具就能完成大部分场景的安装作业。
