316不锈钢建筑侧排雨水斗组件

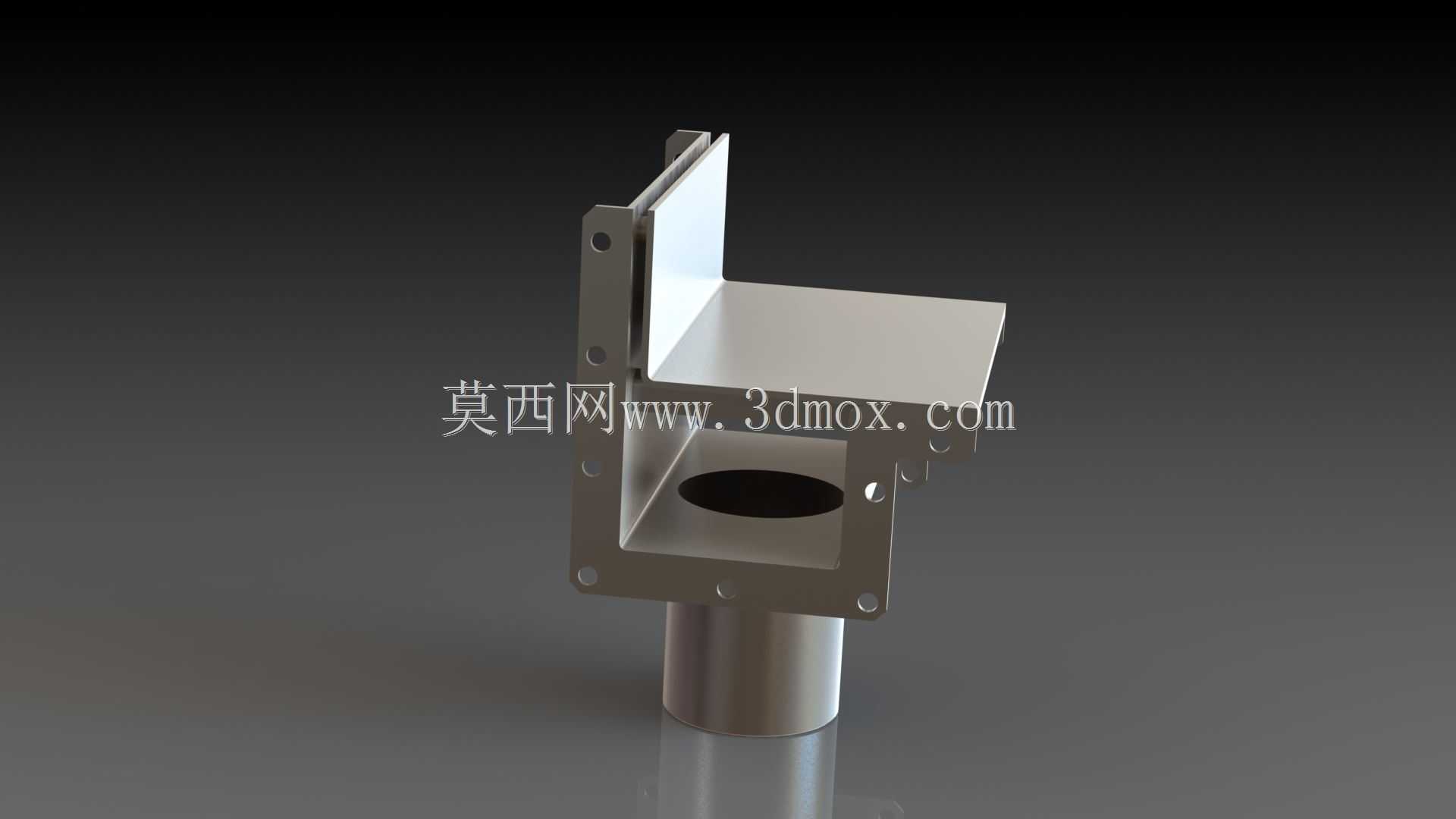

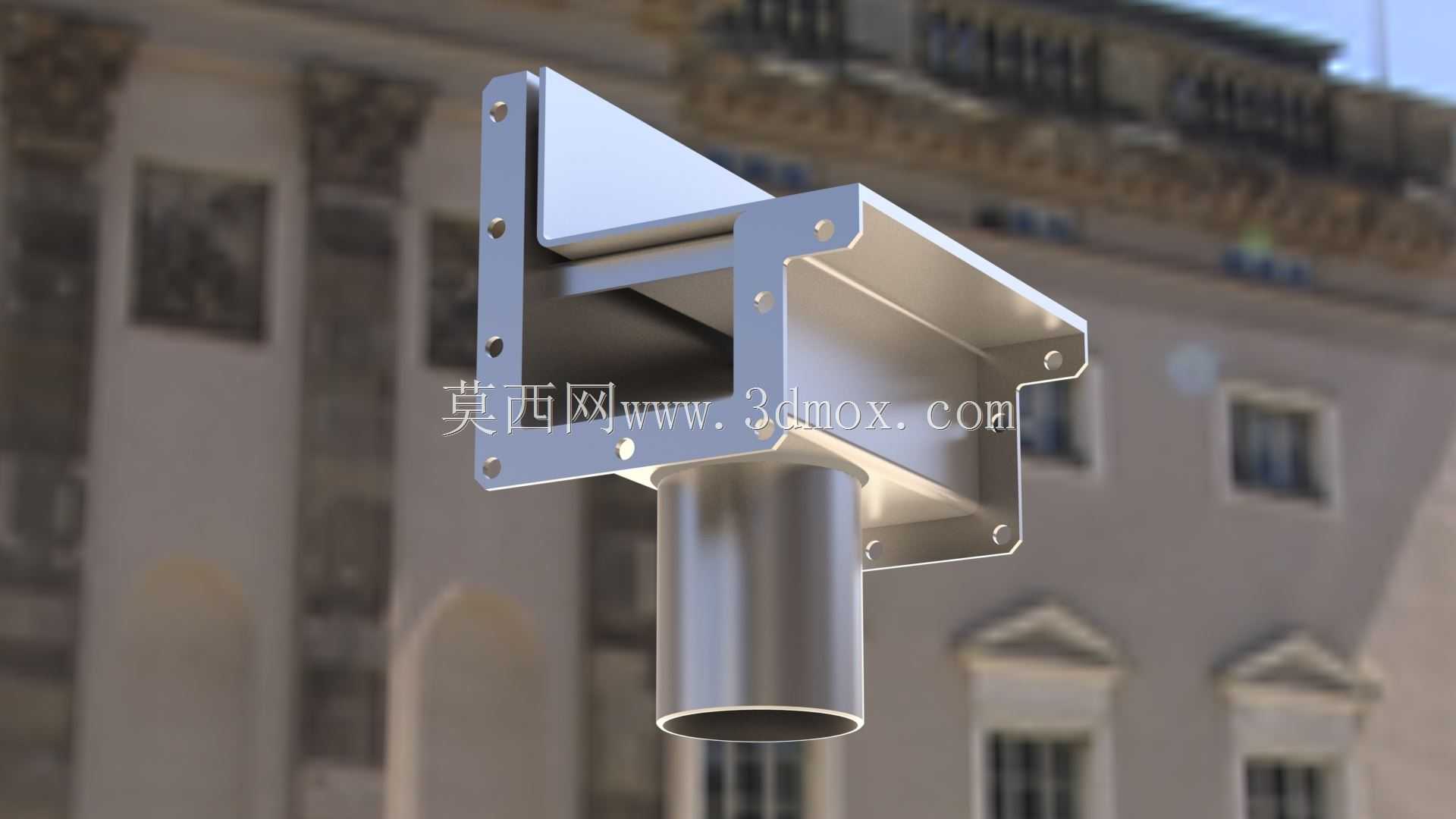

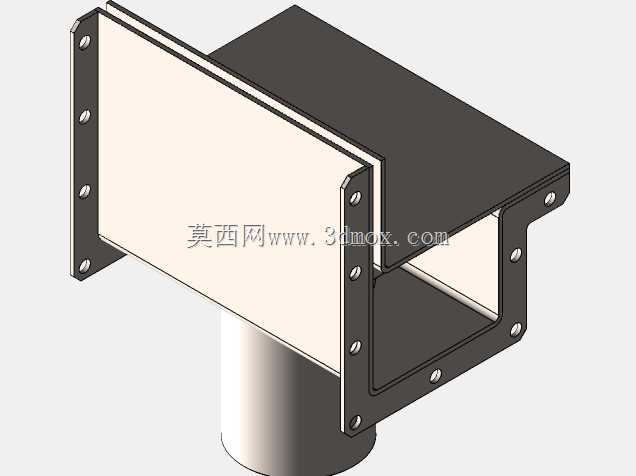

该构件属于建筑外墙隐蔽式排水系统的核心转接部件，主要应用于老旧公共建筑外立面改造、文物类建筑修缮的排水系统布设场景，适配外墙无外露立管的布设需求，可将屋面、檐沟汇集的雨水从墙体预留洞口转接排出，避免排水构件破坏建筑外立面的整体观感。构件整体采用3.0mm厚度的316不锈钢板材加工成型，适配高湿、沿海盐雾或者有弱腐蚀介质的建筑外墙使用场景，长期外露使用不易出现锈蚀、板材变形问题。从结构设计来看，构件分为墙面固定段、箱体汇水段、下接出水段三个部分，墙面固定段采用带安装孔的折边法兰结构，安装孔位沿法兰边均匀布设，安装时可直接通过不锈钢螺栓将构件固定在墙体预留洞口的外侧基层上，法兰与墙体接触面预留了密封件的安装间隙，可搭配橡胶密封件压紧封堵，避免雨水从构件与墙体的衔接缝隙渗入墙体内部。箱体汇水段采用折边焊接的封闭盒型结构，上方预留接水口可对接屋面或檐沟引出的隐藏式排水管道，侧面的敞口结构可在瞬时雨量过大时起到溢流辅助排水作用，避免排水不畅导致屋面积水。下接出水段为标准圆柱型接口，可直接适配常规规格的圆形排水立管，接口处做卷边强化处理，避免安装时划伤密封胶圈，同时提升接口的结构强度，减少外力磕碰导致的接口变形。设计时充分考虑了安装边界的适配性，构件整体外伸长度控制在合理范围，不会过度突出外立面影响观感，法兰边的孔位采用通用间距设计，适配多数建筑外墙预留洞口的安装尺寸，无需现场额外扩孔调整。箱体内部做了顺滑的导水弧面过渡，没有直角积水死角，排水过程中水流可顺畅汇入下方出水接口，减少泥沙、杂物在构件内部淤积的概率，日常运维无需频繁拆解清理。折边位置均采用满焊打磨处理，焊缝位置做钝化处理，避免长期接触雨水出现焊缝锈蚀渗漏的问题，整体结构无多余外露连接件，外立面平整简洁，适配对建筑外观有较高要求的公共建筑、文物修缮类项目的排水需求。
