后跟凸轮机械结构设计图纸

项目分类:3D模型 发布时间:2021-08-28 ID:247479
  • 后跟凸轮机械结构设计图纸
  • 后跟凸轮机械结构设计图纸
  • 后跟凸轮机械结构设计图纸

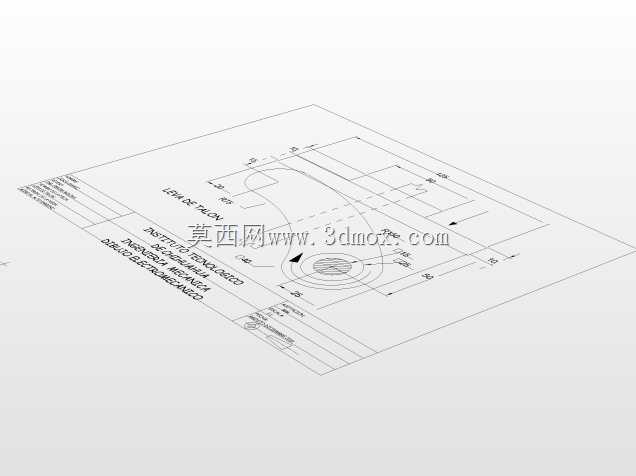

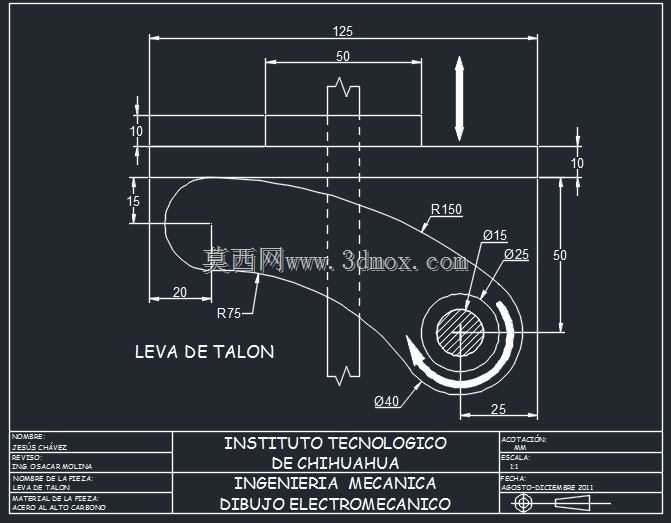

这类后跟凸轮属于平面凸轮机构的典型构件,常应用在需要实现特定往复摆动或直线位移规律的轻工机械、纺织设备、鞋机设备的传动链路中,依靠自身轮廓曲线与从动件的接触配合,将主动件的连续回转运动转化为从动件预设轨迹的往复运动,在鞋楦加工、鞋帮成型类设备的工位动作切换环节应用尤为广泛,能够精准控制执行端的行程与动作时序,保证工位动作的衔接精度与运行稳定性。从结构设计来看,该凸轮采用盘形轮廓布局,中心设置同轴安装孔,配套的销孔结构用于实现与回转轴的周向固定,避免传动过程中出现相对滑移,保证动力传递的同轴度。轮廓曲线由两段圆弧平滑衔接构成,分别对应从动件的推程、回程与休止阶段,其中大半径圆弧段对应从动件的远休止行程,小半径圆弧段对应近休止行程,两段圆弧的过渡段曲率连续,能够有效降低从动件与轮廓接触时的刚性冲击,减少运行过程中的振动与噪音,提升机构整体的使用寿命。安装边界方面,该凸轮的整体外轮廓最大尺寸控制在125mm长度方向范围内,中心安装基准到轮廓最远点的径向尺寸为50mm,安装轴孔配套的定位结构尺寸适配常规直径的回转轴,安装时需要保证凸轮端面与回转轴的垂直度公差控制在合理范围内,避免从动件接触过程中出现偏磨。设计过程中优先考虑了从动件的运动规律匹配,轮廓曲线的曲率半径经过校核,避免出现运动失真问题,同时轮廓表面的粗糙度要求能够满足长期接触摩擦的工况需求,不需要额外添加复杂的润滑结构即可实现稳定传动。在实际设备装配中,该凸轮通常搭配滚子从动件使用,能够将滑动摩擦转化为滚动摩擦,进一步降低接触部位的磨损量,日常维护仅需定期检查轮廓表面的磨损情况与固定件的预紧力即可,不需要复杂的调校流程,适配中小载荷的间歇传动工位需求,能够在紧凑的安装空间内实现预设的传动动作,替代复杂的多连杆传动结构,有效缩减设备的整体体积与装配复杂度。
