汽车传动连接用法兰式车轴结构

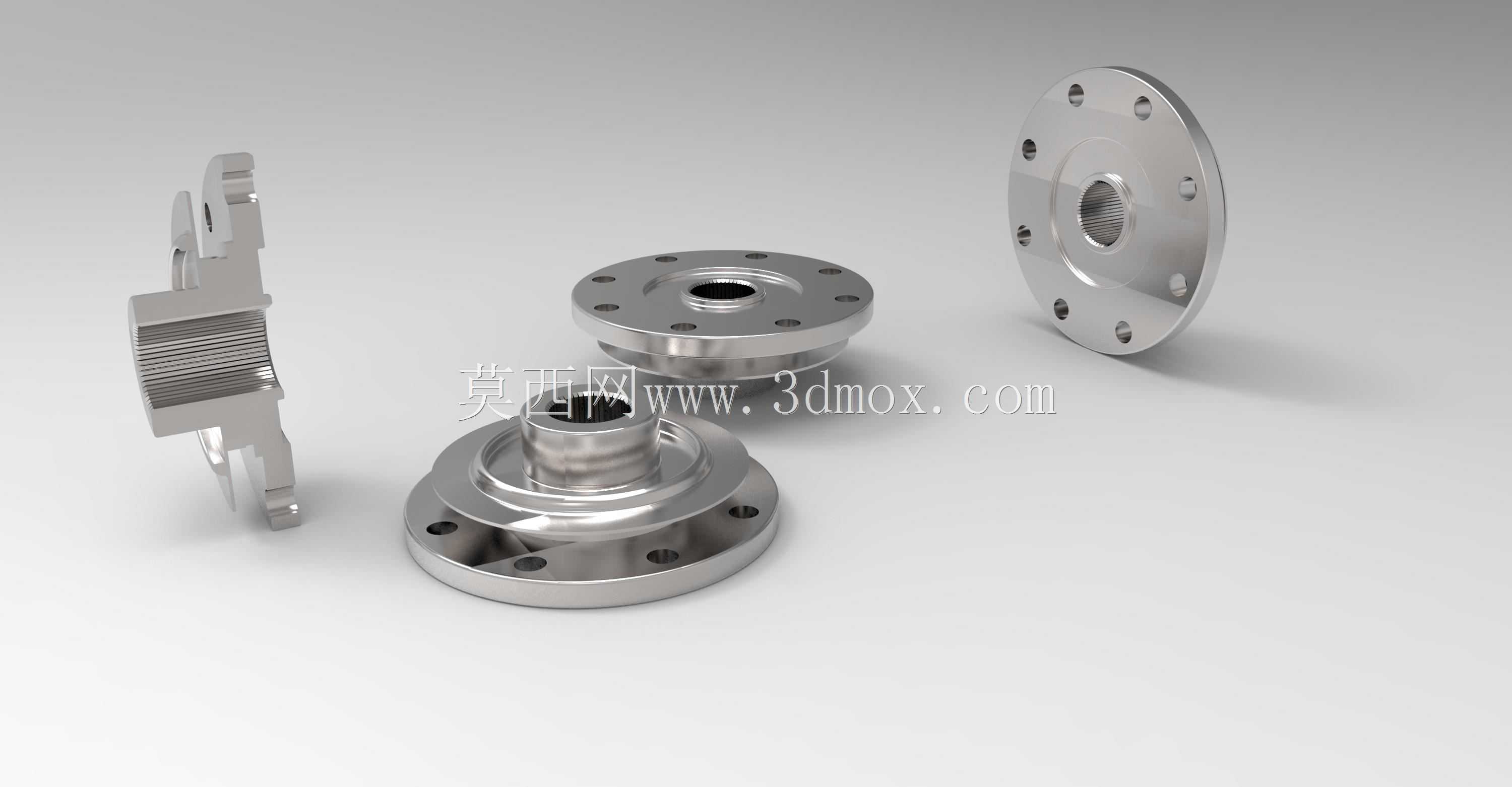

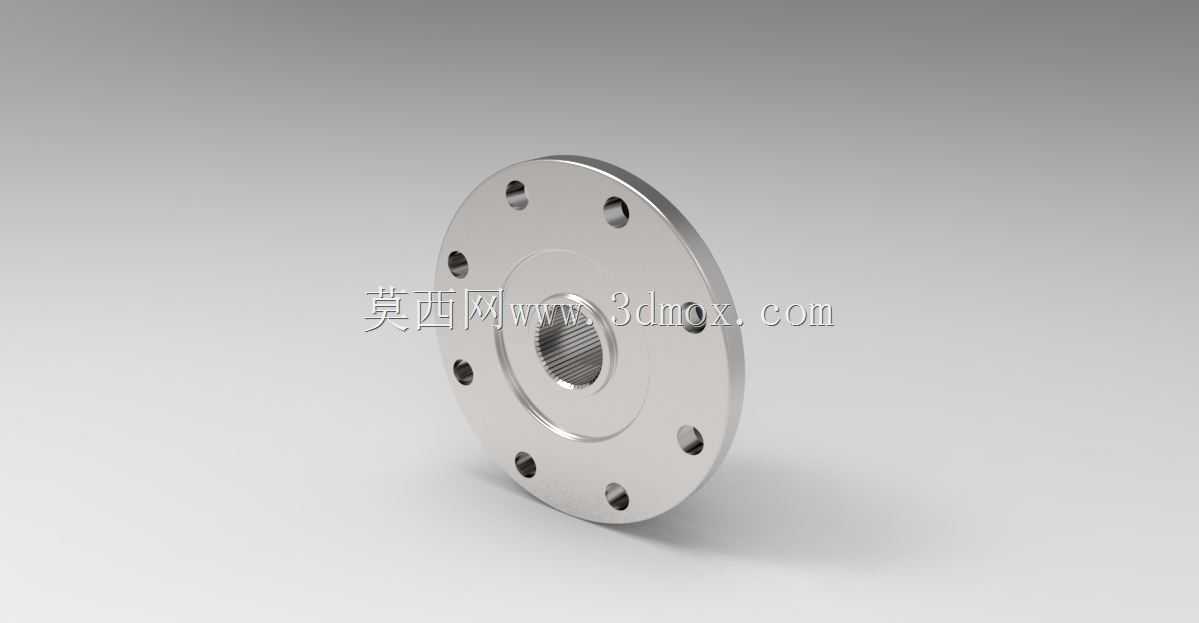

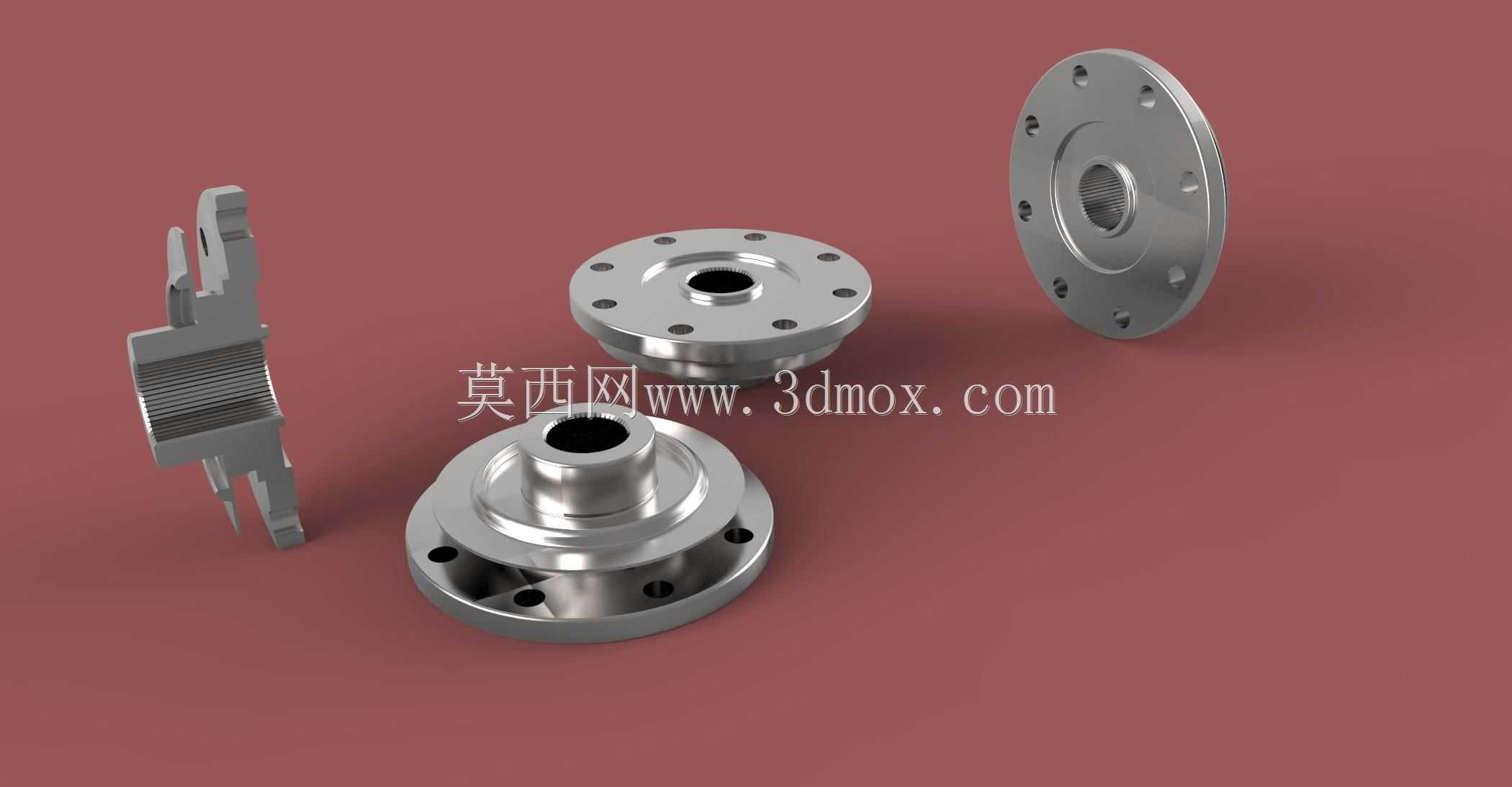

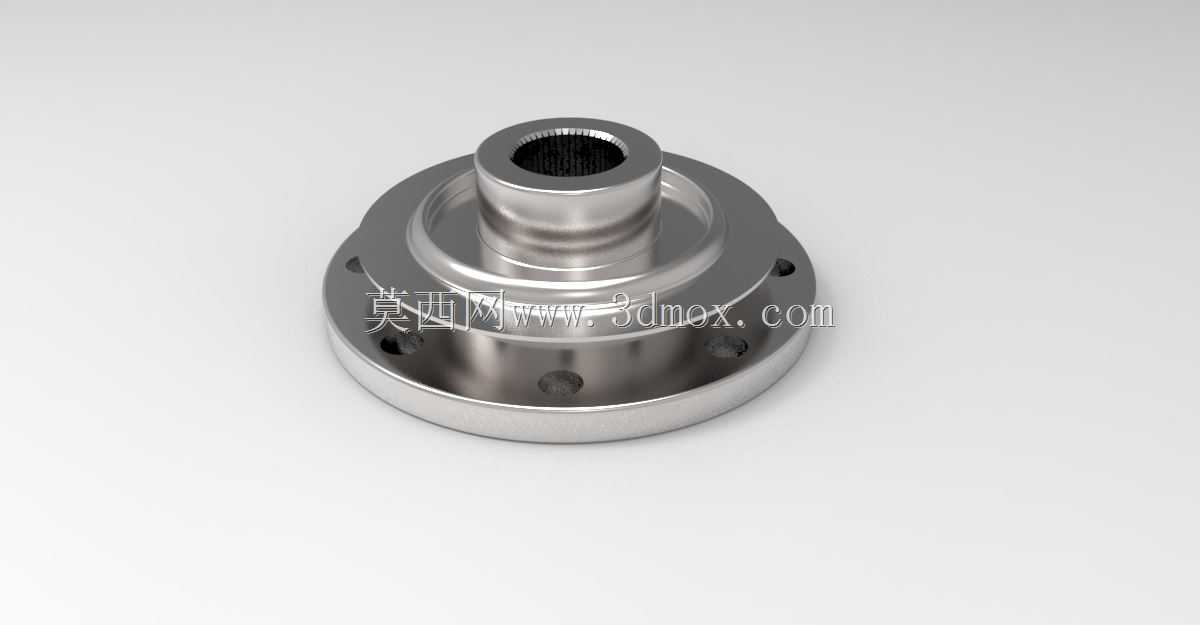

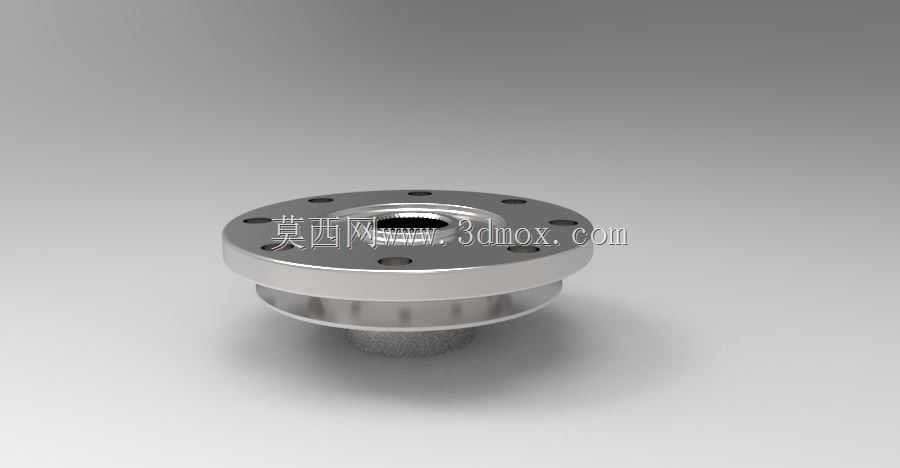

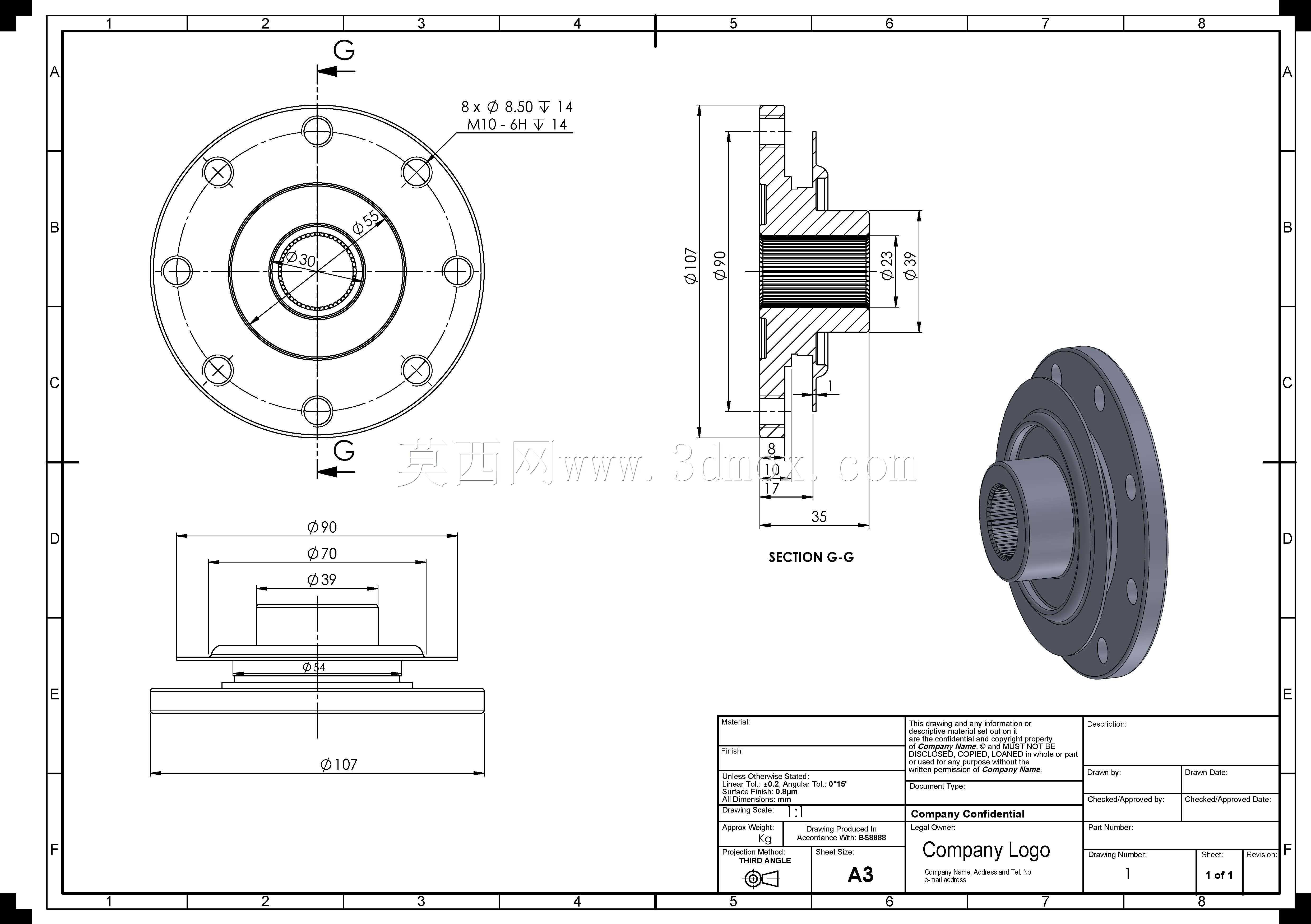

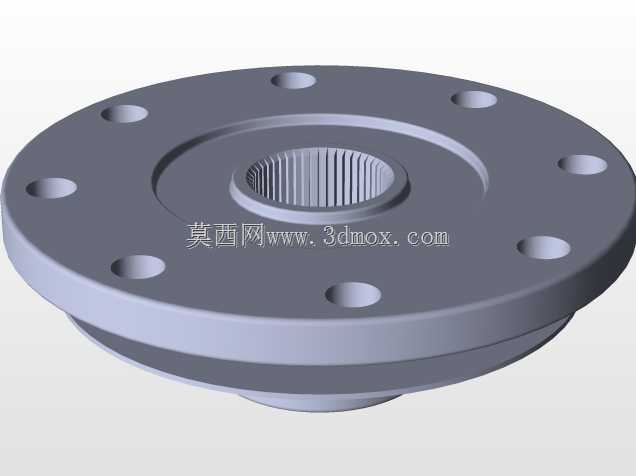

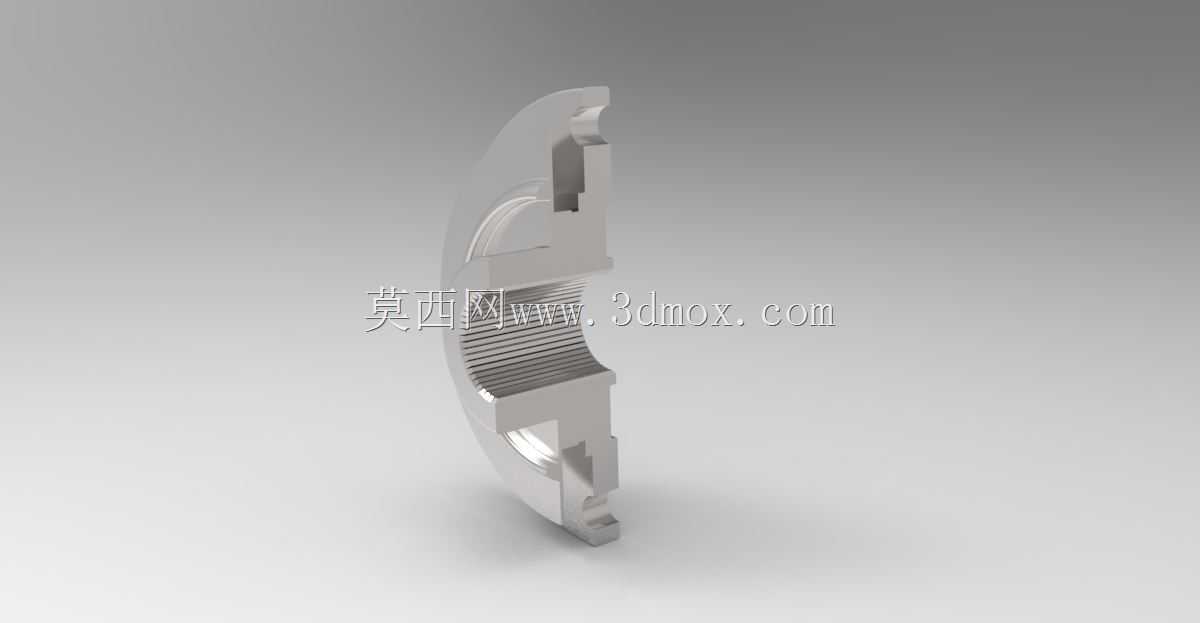

这类带法兰结构的车轴，主要应用在乘用车辆、轻型商用车辆的底盘传动与行走系统中，作为车轮与传动半轴、悬挂结构之间的核心连接载体，承担扭矩传递、车轮定位、载荷承载的多重作用。从结构设计来看，该零件采用多法兰分体组合形式，不同直径的法兰盘对应不同的安装对接面，端面均匀分布的螺栓孔用于和轮毂、制动盘等周边部件实现刚性紧固，中心的内花键结构则用于和传动半轴配合，将动力输出端的扭矩平稳传递至车轮，花键的齿形参数经过匹配设计，可保证大扭矩传递下的啮合稳定性，避免传动过程中出现松旷、冲击异响。设计过程中首先要明确安装边界，法兰盘的外径尺寸需匹配对应车型轮毂的安装孔位分布，螺栓孔的节圆直径、孔位数量要和对接部件完全适配，避免出现安装干涉；轴段的轴向长度需要结合轮距、悬挂摆臂的安装空间确定，保证装配后车轮的轮距参数符合整车设计要求，同时预留出制动盘、轮毂轴承的安装空间。不同位置的法兰厚度经过受力校核，承载侧的法兰厚度更大，可承受车辆行驶过程中来自路面的垂直冲击、加减速时的纵向扭矩以及转向时的横向载荷，避免长期交变载荷下出现法兰变形、螺栓孔开裂的问题。零件表面的金属质感对应实际加工中的表面处理工艺，配合面的粗糙度要求较高，保证和轴承、轮毂贴合的紧密性，非配合面做防锈处理即可。在实际装车场景中，该车轴结构需要和轮毂轴承单元配合，法兰端面的平面度公差控制在极小范围内，避免装配后轴承出现偏磨，缩短使用寿命；内花键的同轴度公差以轴的中心轴线为基准，保证传动过程中花键受力均匀，不会出现偏载打齿的问题。这类结构的车轴相比整体式车轴，分体法兰的设计更便于后期维护更换，当某一侧法兰连接面出现磨损时，可单独更换对应部件，降低维护成本，同时不同法兰的材质可根据受力需求做差异化选择，承载段采用高强度合金钢，连接段采用适配的材质，在保证结构强度的前提下控制零件整体重量，符合底盘轻量化的设计方向。建模过程中需要重点关注各法兰面的孔位阵列角度、花键的齿形参数、轴段的过渡圆角设计，过渡圆角的设置可有效降低应力集中，提升零件的疲劳强度，避免应力集中位置在长期交变载荷下出现断裂失效。
