带法兰盘外螺纹黄铜插销结构设计

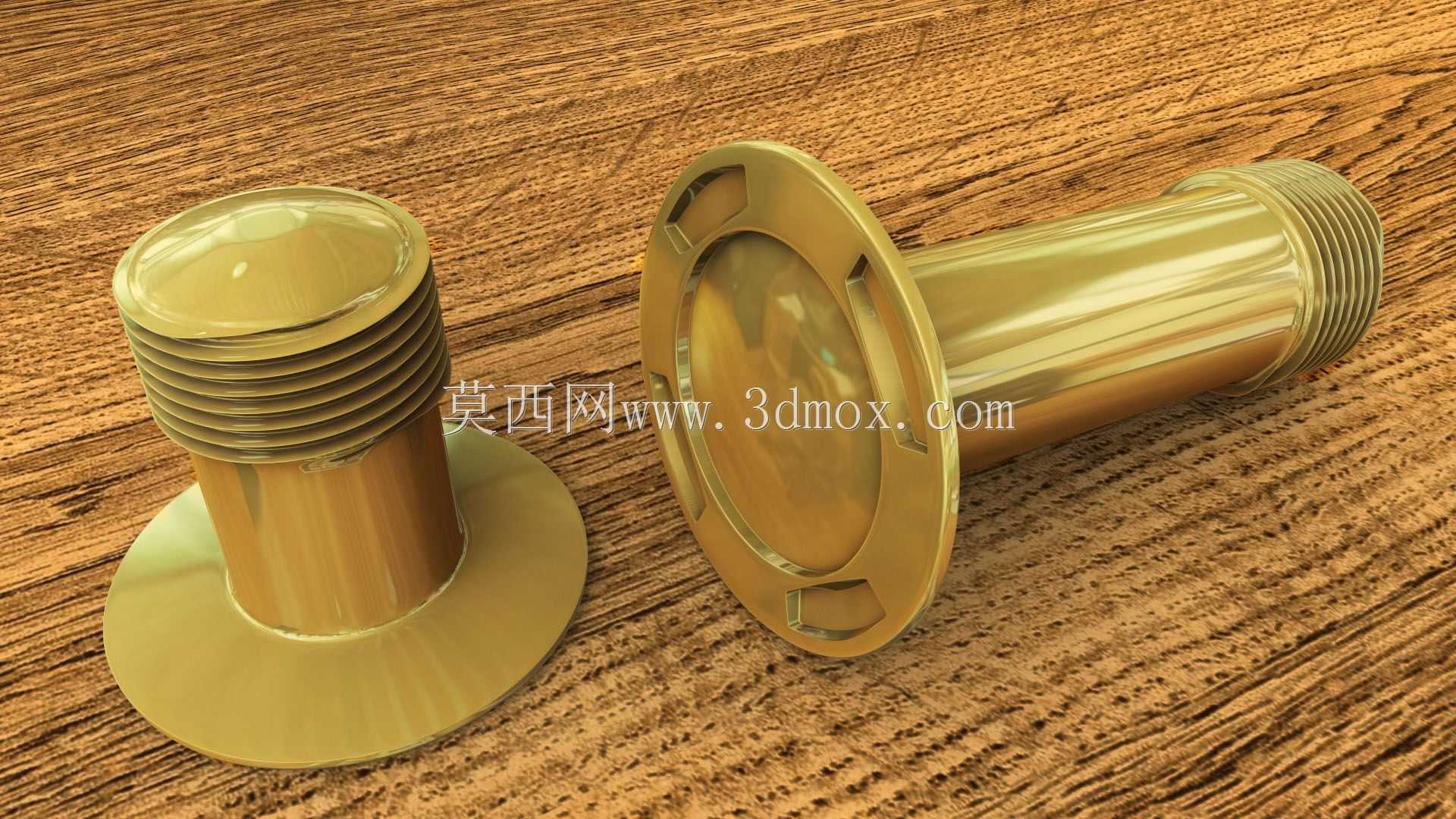

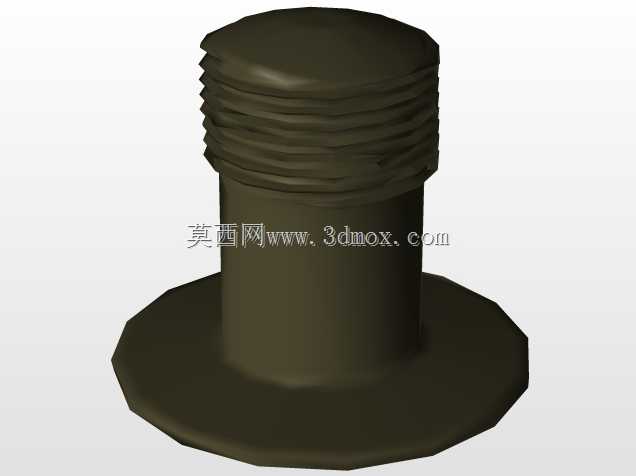

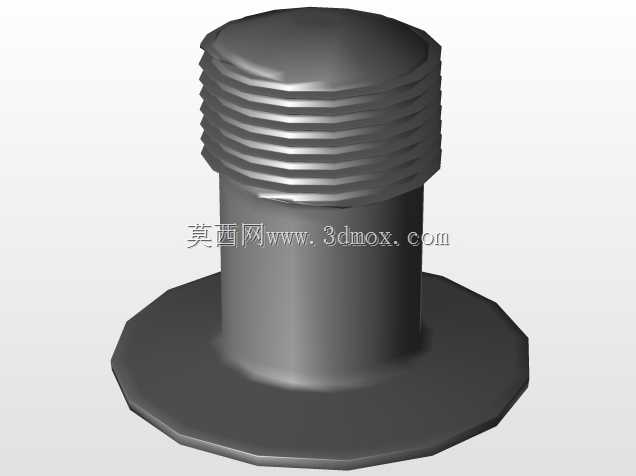

这类带法兰盘的外螺纹插销，在液压阀组集成安装、轨道交通内饰板固定、高压电气柜内部元器件限位场景中应用十分广泛，不同于普通光杆插销仅靠过盈或卡簧实现固定，该结构自带的法兰盘可直接贴合安装基面，承担轴向限位作用，外螺纹段则可配合螺母实现锁紧，能承受一定的轴向拉脱力与径向剪切载荷，在存在小幅振动的设备工况下，防松表现远优于普通圆柱销。从结构设计逻辑来看，法兰盘边缘做了三处对称的缺口槽，并非装饰性结构，这三处槽位可配合专用卡具实现快速旋拧锁紧，也能在安装空间受限、无法使用普通扳手拧动螺母的场景下，通过卡持缺口槽直接转动插销本体完成紧固，适配狭小装配空间的操作需求。插销头部采用圆弧过渡的盘头设计，没有尖锐棱角，一方面能避免安装调试过程中划伤操作人员手部或相邻线缆、密封件，另一方面圆弧面的应力分散效果更好，在承受轴向冲击载荷时，头部与杆部衔接位置不会出现应力集中导致的断裂问题。杆部与法兰盘的衔接位置做了R角过渡处理，没有直角清根，这一细节能大幅降低热处理及冷镦加工过程中的开裂风险，同时在长期受交变载荷的工况下，可避免衔接位置产生疲劳裂纹。建模过程中采用四边形多边形细分网格构建曲面，所有过渡曲面的曲率连续，没有碎面、尖角问题，导入各类三维装配环境时不会出现破面、几何错误，可直接用于装配干涉检查、运动仿真。从安装边界来看，法兰盘的外径大于杆部直径，安装时需要在基面上加工出与杆部间隙配合的通孔，法兰盘直接贴合基面表面，不需要额外加工沉头孔，能减少一道机加工工序，降低零件加工成本。外螺纹段的长度经过匹配设计，锁紧后螺纹末端露出螺母2-3个螺距，既保证足够的螺纹啮合长度满足锁紧强度要求，又不会因为螺纹过长超出安装空间干涉其他相邻零部件。黄铜材质的选用也适配多类特殊工况，其本身具备良好的耐大气腐蚀、耐弱腐蚀介质性能，在潮湿环境、无强酸碱的户外设备中使用不需要额外做表面防锈处理，同时黄铜质地偏软，装配过程中不会刮伤配合的铝合金、塑料类基面，也不会与其他金属零件产生严重的电化学腐蚀，在电气设备中使用还能起到一定的导通接地作用。这类插销的径向配合公差一般选取H7/h6间隙配合，装配时可徒手推入预装位置，再通过螺纹锁紧，拆卸时拧下螺母即可直接拔出，重复拆装多次也不会磨损配合面，适合需要频繁拆装维护的设备部位使用。
